Nginx服务配合负载均衡做代理网关

石小千

787人浏览 · 2025-08-04 18:33:17

石小千 · 2025-08-04 18:33:17 发布

1. 概述

内部Nginx服务器做服务网关，代理后端应用服务，卸载ssl域名证书，将接收的https请求，转发至后端http服务。
华为防火墙负责NAT，启用服务器负载均衡功能，将公网虚拟IP+端口映射到内部多台Nginx服务器上，并对Nginx服务器进行健康检查。
因为外网带宽流量、负载都很低，所以直接使用华为防火墙做负载均衡。如果是外网带宽流量大或负载高，建议采用独立负载均衡方案（硬件或LVS）。

2. 架构图

在这里插入图片描述

3. 配置Nginx

3.1 安装Nginx

略

3.2 配置Nginx

1. 主配置文件

vim /usr/local/nginx/conf/nginx.conf:

user  username;

worker_processes  auto;
worker_cpu_affinity auto;

worker_rlimit_nofile 65535;

error_log  /var/log/nginx/error.log;
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;

pid        /var/run/nginx/nginx.pid;

events {
    use epoll;
    worker_connections  10240;
}

http {
    server_tokens off;
    include       mime.types;
    default_type  application/octet-stream;

    log_format main   '{"@timestamp":"$time_iso8601",'
                        '"@msec":"$msec",'
                        '"@source":"$server_addr",'
                        '"hostname":"$hostname",'
                        '"ip":"$http_x_forwarded_for",'
                        '"client":"$remote_addr",'
                        '"request_method":"$request_method",'
                        '"scheme":"$scheme",'
                        '"domain":"$server_name",'
                        '"referer":"$http_referer",'
                        '"request":"$request_uri",'
                        '"args":"$args",'
                        '"request_body":"$request_body",'
                        '"size":$body_bytes_sent,'
                        '"status": $status,'
                        '"responsetime":$request_time,'
                        '"upstreamtime":"$upstream_response_time",'
                        '"upstreamaddr":"$upstream_addr",'
                        '"http_user_agent":"$http_user_agent",'
                        '"https":"$https",'
                        #'"http_cookie: $http_cookie",'
                        #'"cookie_login_token: $cookie_login_token",'
                       '}';


    access_log  /var/log/nginx/access.log  main;

    map $http_upgrade $connection_upgrade {
        default upgrade;
        ''   close;
    }

    server_names_hash_bucket_size 256;
    client_header_buffer_size 32k;
    large_client_header_buffers 4 64k;
    client_max_body_size 1g;

    sendfile        on;
    tcp_nopush     on;

    #keepalive_timeout  0;
    keepalive_timeout  65;

    #gzip  on;
    fastcgi_connect_timeout 300;
    fastcgi_send_timeout 300;
    fastcgi_read_timeout 300;
    fastcgi_buffer_size 64k;
    fastcgi_buffers 8 64k;
    fastcgi_busy_buffers_size 128k;
    fastcgi_temp_file_write_size 128k;
    gzip on;
    gzip_min_length 1k;
    gzip_buffers 32 8k;
    gzip_http_version 1.0;
    gzip_comp_level 2;
    gzip_types text/plain application/x-javascript text/css application/xml;
    gzip_vary on;

    # 管理虚拟主机。维护单个服务时可以注释掉，然后重新加载配置文件禁用服务！
    include /usr/local/nginx/conf/conf.d/default_server.conf;                 # 8080 8443
    include /usr/local/nginx/conf/conf.d/proxy_yourdomain.conf;               # 8080 8443

}

2. 配置默认nginx服务站点

禁止没有域名的请求访问，return 444 不返回错误信息。

vim /usr/local/nginx/conf/conf.d/default_server.conf

# HTTP SERVER
server {
        # 监听外部端口，防火墙映射使用
        listen       8080 default_server;
        # 监听内部端口，内部服务调用，调用方需要绑定域名
        listen       80 default_server;
        listen       [::]:80 default_server;
        server_name  _;
        return 444;
}

# HTTPS SERVER
server {
        # 监听外部端口，防火墙映射使用
        listen       8443 ssl default_server;
        # 监听内部端口，内部服务调用，调用方需要绑定域名
        listen       443 ssl default_server;
        listen       [::]:443 ssl default_server;
        server_name  _;

        ssl_certificate "/usr/local/nginx/conf/xk/xk.com.pem";
        ssl_certificate_key "/usr/local/nginx/conf/xk/xk.com.key";
        #ssl_session_cache shared:SSL:1m;
        ssl_session_timeout  10m;
        ssl_protocols TLSv1.2 TLSv1.3;

        return 444;
}

3. 配置自定义代理服务站点

vim /usr/local/nginx/conf/conf.d/proxy_yourdomain.conf

# 定义upstream
upstream  proxy_yourdomain.com {
            # server指令指定后端服务器的IP地址和端口
            server    192.168.5.76:18080;
          }


# HTTP Server
server {
           # 监听端口
           listen       8080;
           server_name  www.yourdomain.com;

           return 301 https://$host$request_uri;
        }


# HTTPS Server
server {
           # 监听端口
           listen       8443 ssl;
           server_name  www.yourdomain.com;

           ssl_certificate      /usr/local/nginx/conf/yourdomain/www.yourdomain.com.crt;
           ssl_certificate_key  /usr/local/nginx/conf/yourdomain/www.yourdomain.com.key;
           ssl_session_cache    shared:SSL:30m;
           ssl_session_timeout 5m;
           #ssl_ciphers ECDHE-RSA-AES128-GCM-SHA256:ECDHE:ECDH:AES:HIGH:!NULL:!aNULL:!MD5:!ADH:!RC4:!3DES;
           ssl_ciphers ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-RSA-AES256-GCM-SHA384:ECDHE-ECDSA-CHACHA20-POLY1305:ECDHE-RSA-CHACHA20-POLY1305:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES256-GCM-SHA384;
           ssl_protocols TLSv1.2 TLSv1.3;
           ssl_prefer_server_ciphers  on;

           add_header Cache-Control no-cache;

           location / {
                       # 代理转发，服务转发
                       proxy_pass http://proxy_yourdomain.com;

                       client_max_body_size 1000m;
                       proxy_set_header Host $host;
                       proxy_set_header X-Real-IP $remote_addr;
                       proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                       proxy_set_header X-Forwarded-Proto $scheme;
                       proxy_set_header Upgrade $http_upgrade;
                       proxy_http_version 1.1;

                       proxy_connect_timeout 300;
                       proxy_read_timeout 300;
                       proxy_send_timeout 300;
                       #proxy_set_header Host $host:$server_port;
                    }
        }

3.3 同步配置

1. 登录192.168.5.154操作

[root@centos7-192-168-005-154 conf]# cd /usr/local/nginx/conf/
[root@centos7-192-168-005-154 conf]# pwd
/usr/local/nginx/conf

2. 修改配置（略）

3. 同步修改配置
禁止在每台服务器上修改单独修改

rsync -avz nginx.conf conf.d 192.168.5.120:/usr/local/nginx/conf/
rsync -avz nginx.conf conf.d 172.26.111.1:/usr/local/nginx/conf/
rsync -avz nginx.conf conf.d 172.26.112.2:/usr/local/nginx/conf/

4. 验证配置

# username 是nginx运行的普通账户
sudo -u username /usr/local/nginx/sbin/nginx -t -c /usr/local/nginx/conf/nginx.conf

nginx: the configuration file /usr/local/nginx/conf/nginx.conf syntax is ok
nginx: configuration file /usr/local/nginx/conf/nginx.conf test is successful

5. 加载配置

systemctl reload nginx

4. 配置负载均衡

服务器负载均衡分为外网负载均衡和内网负载均衡。

外网负载均衡：接收公网请求（防火墙外-untrust）–>服务器负载均衡–>后端Nginx服务器组–>内网应用服务
内网负载均衡：接收内网请求（防火墙内-trust）–>服务器负载均衡–>后端Nginx服务器组–>内网应用服务。强烈建议，内网调用非必要不应该走服务器负载均衡（会加重出口设备负载），应该直接走内网其它负载均衡器或直接调用内网应用服务。

4.1 配置外网负载均衡安全策略

参见华为官方配置文档
在这里插入图片描述

4.2 配置实服务器组

配置实服务器组，其中192.168.5.154配置了，但未启用。
在这里插入图片描述

4.3 配置虚拟服务

在这里插入图片描述

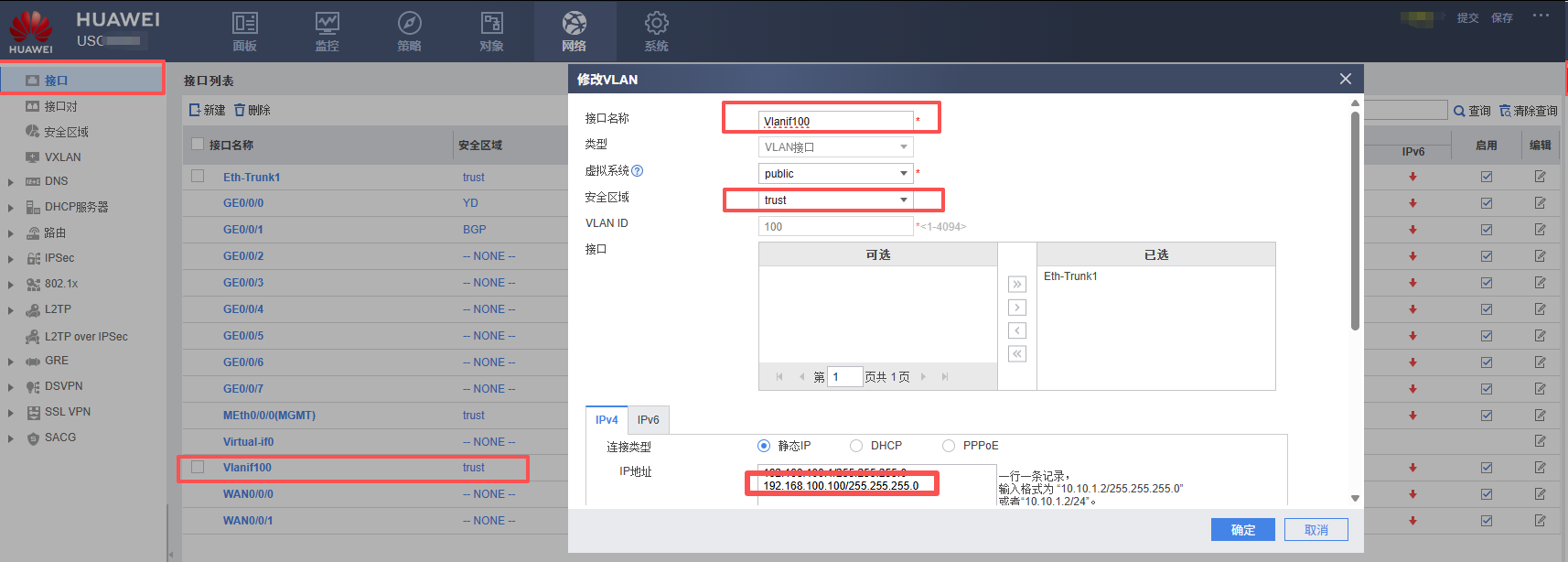

4.4 配置内网负载均衡使用的VIP

在trust接口网段中，配置一个未使用的IP：192.168.100.100，做为内网负载均衡VIP
在这里插入图片描述

4.5 配置内网负载均衡源NAT策略

配置同域（trust-trust）源NAT策略，允许内网请求，通过设备的服务器负载均衡（VIP 192.168.100.100），转发回内网
在这里插入图片描述

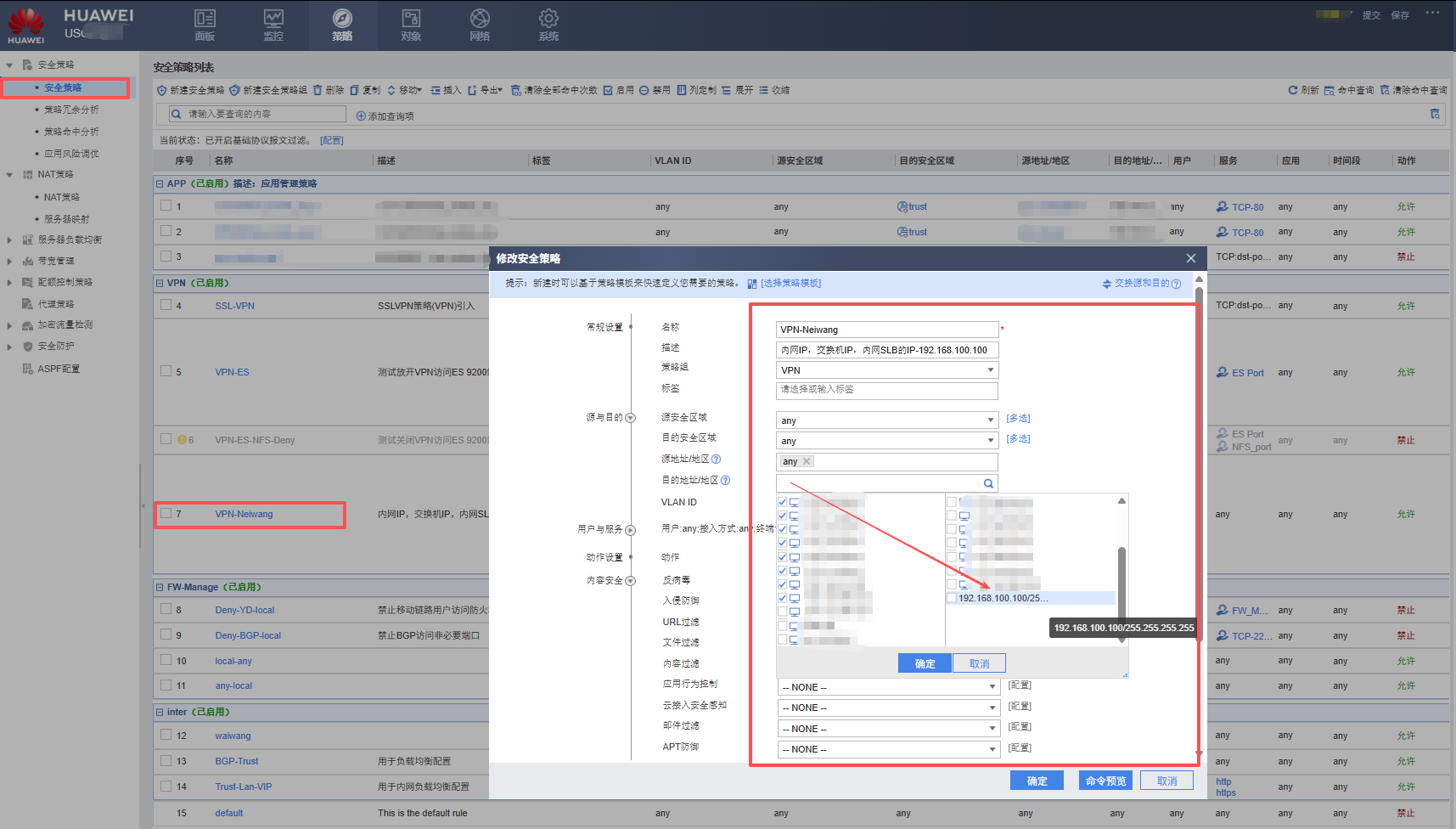

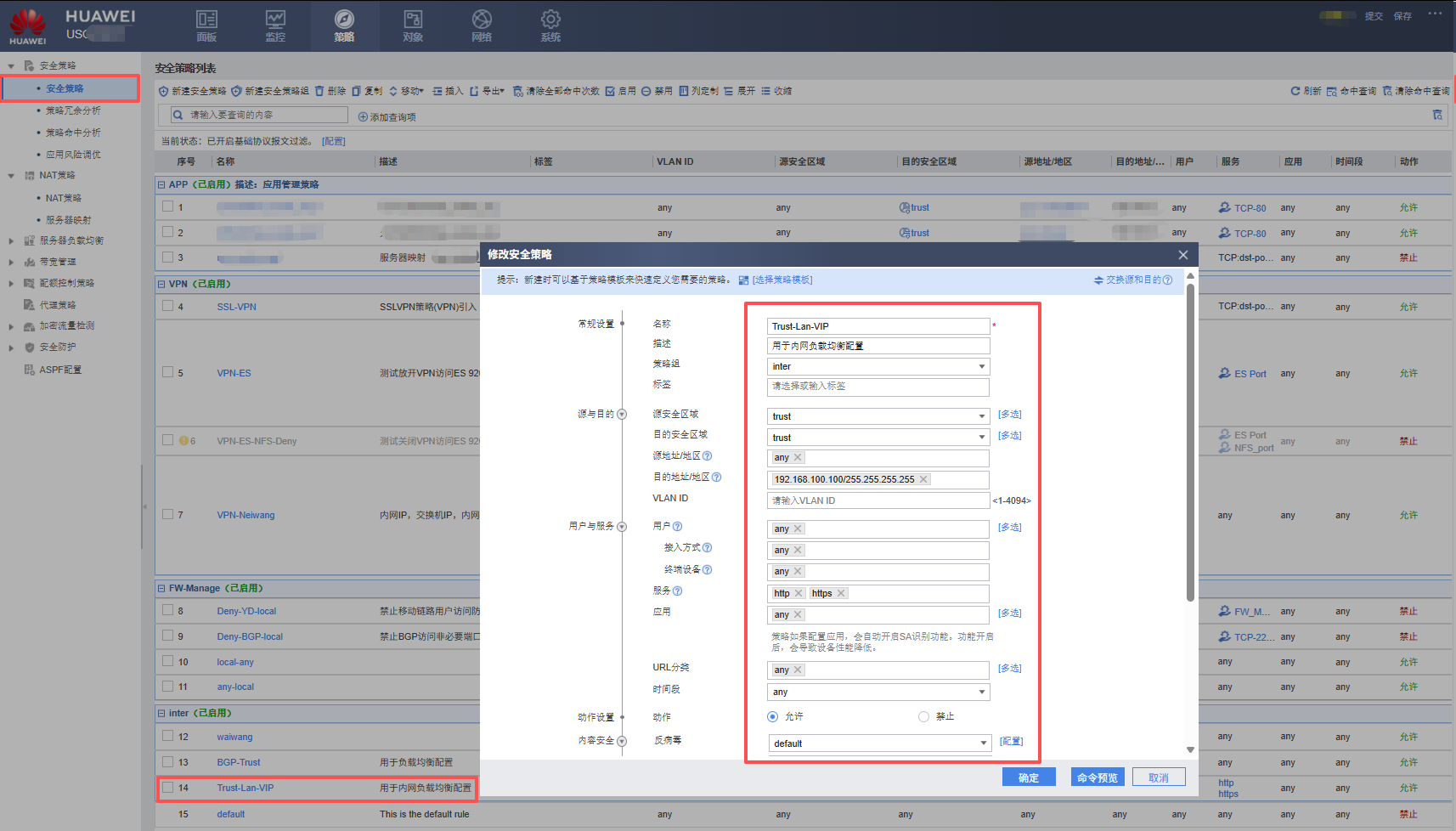

4.6 配置内网负载均衡安全策略

配置同域（trust-trust）负载均衡安全策略
配置同域（trust-trust）VPN访问安全策略

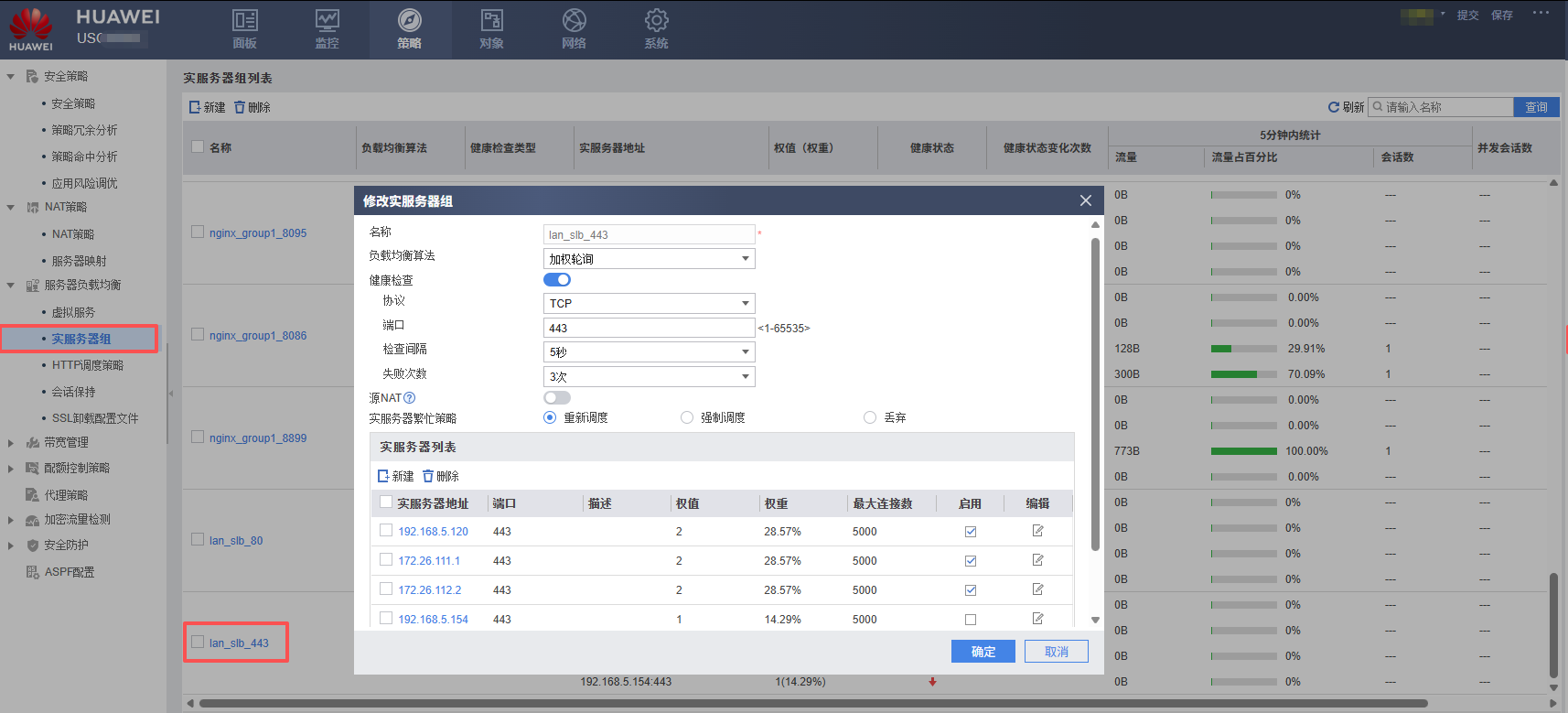

4.7 配置内网实服务器组

配置实服务器组同外网实服务器组，只是端口不一样，其中192.168.5.154配置了，但未启用。
在这里插入图片描述

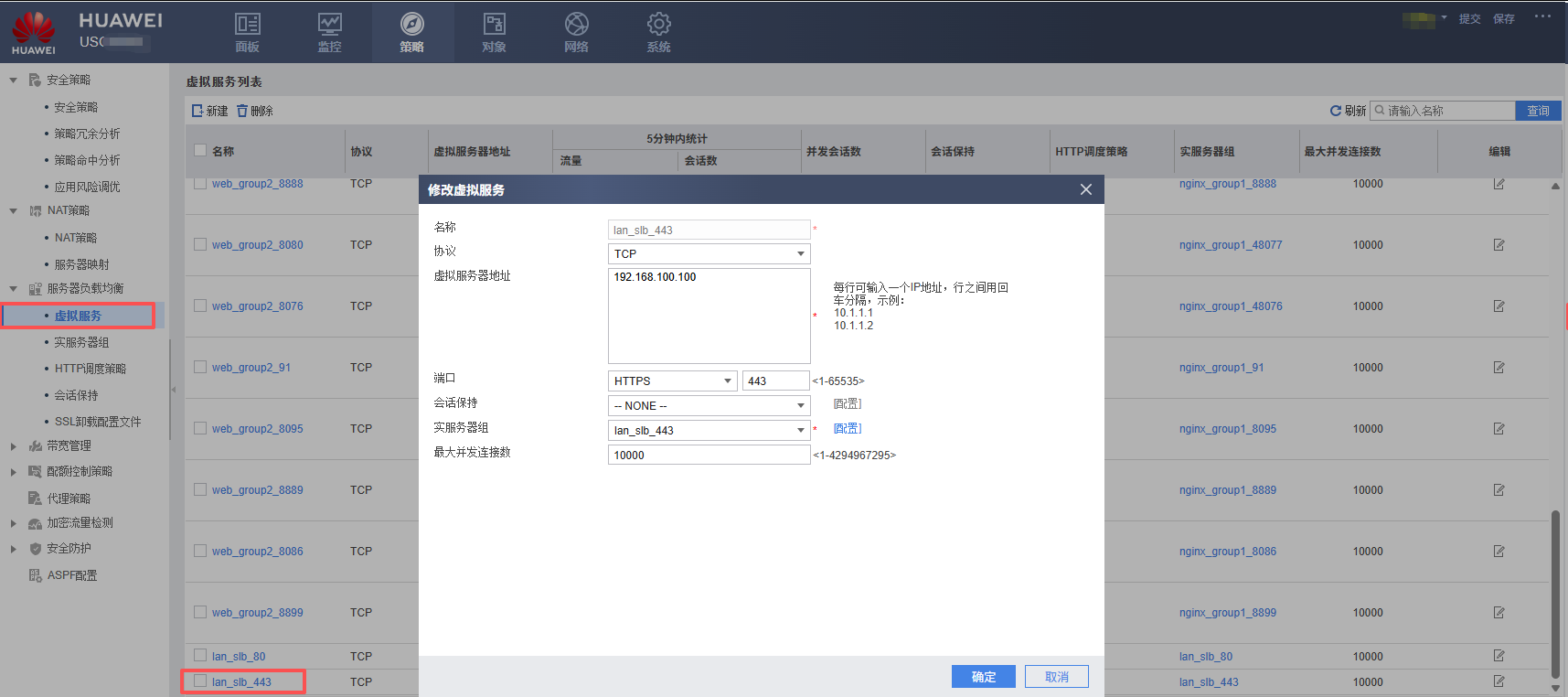

4.8 配置内网虚拟服务

配置内网虚拟服务同外网虚拟服务，只是虚拟服务器地址使用内网VIP 192.168.100.100。
在这里插入图片描述
