深入解析IPv4报文格式：网络通信的基石
|
🌺The Begin🌺点点关注，收藏不迷路🌺
|
引言：理解IP数据报的结构
IPv4报文是互联网通信的基本单元，就像邮局系统中的信件一样，每封"网络信件"都有固定的格式要求。理解IPv4报文格式对于网络工程师、安全分析师和开发人员都至关重要。让我们通过详细的图解和表格来深入解析IPv4报文的每一个字段。
一、IPv4报文整体结构
1.1 IPv4报文层次结构图

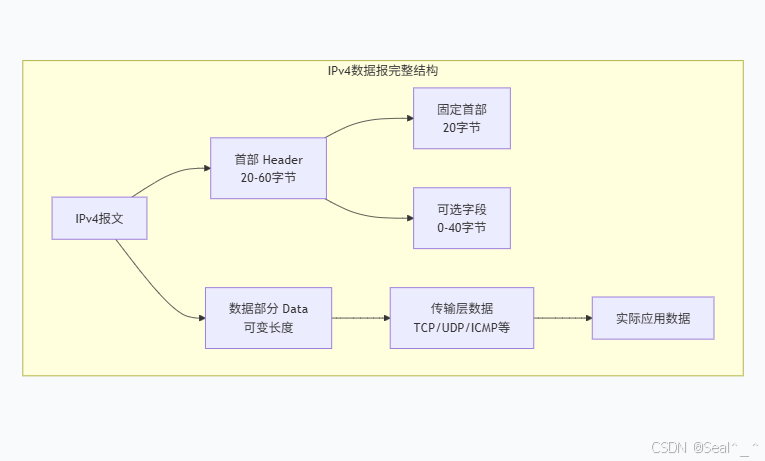

图1：IPv4报文层次结构
1.2 IPv4报文格式可视化
IPv4报文完整格式（位级别）：
┌───────────────── 32位 (4字节) 边界 ─────────────────┐
│ │
│ 0 1 2 3│
│ 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1│
│ ┌─────────────────────────────────────────────────┐│
│ │ Version │ IHL │ Type of Service ││ ← 第1行
│ │ (4位) │ (4位) │ (8位) ││
│ ├─────────────────────────────────────────────────┤│
│ │ Total Length (16位) ││
│ ├─────────────────────────────────────────────────┤│
│ │ Identification (16位) │Flags│Fragment ││ ← 第2行
│ │ │(3位)│ Offset(13位)││
│ ├─────────────────────────────────────────────────┤│
│ │ Time to Live │ Protocol │ Header Checksum ││ ← 第3行
│ │ (8位) │ (8位) │ (16位) ││
│ ├─────────────────────────────────────────────────┤│
│ │ Source IP Address (32位) ││ ← 第4行
│ ├─────────────────────────────────────────────────┤│
│ │ Destination IP Address (32位) ││ ← 第5行
│ ├─────────────────────────────────────────────────┤│
│ │ Options (0-40字节) ││ ← 可选
│ │ Padding (可变) ││
│ └─────────────────────────────────────────────────┘│
│ │
│ ┌─────────────────────────────────────────────────┐│
│ │ Data (可变长度) ││
│ └─────────────────────────────────────────────────┘│
└─────────────────────────────────────────────────────┘

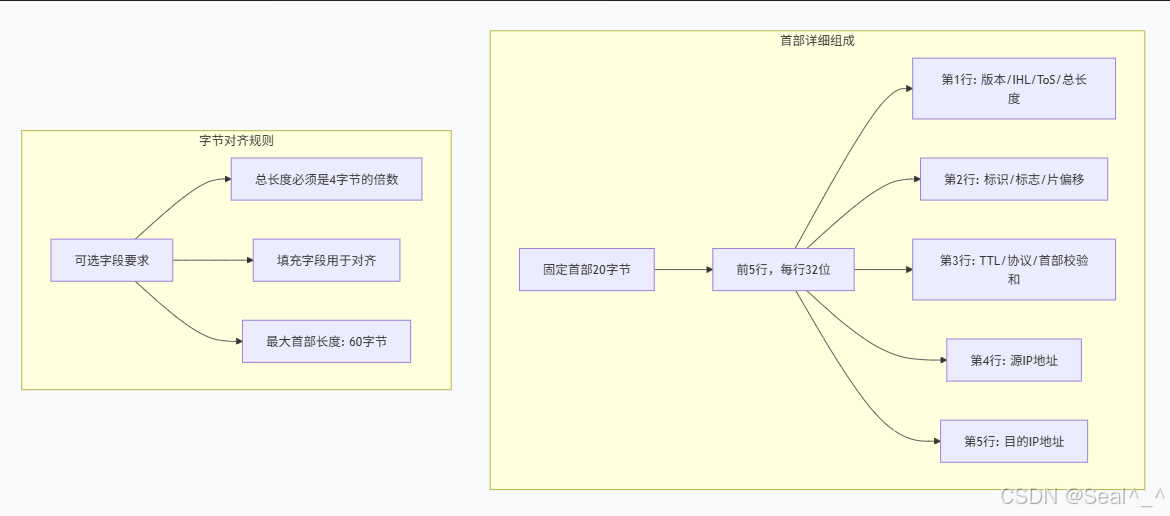

图2：IPv4报文位级格式
二、IPv4首部固定字段详解
2.1 版本与长度字段组
| 字段名 | 位数 | 取值范围 | 功能描述 | 计算示例 | 注意事项 |
|---|---|---|---|---|---|
| Version | 4位 | 4 (0100₂) | 协议版本标识 | IPv4固定为4 | 用于区分IPv4和IPv6 |
| IHL (Header Length) |
4位 | 5-15 | 首部长度(以4字节为单位) | IHL=5表示20字节 IHL=15表示60字节 |
最小值5，无选项时通常为5 |
| Type of Service | 8位 | 0-255 | 服务质量参数 | DSCP: 前6位 ECN: 后2位 |
现代网络用于QoS和拥塞指示 |
| Total Length | 16位 | 20-65535 | 整个IP数据报长度(字节) | 包含首部和数据的总长 | 最大65535字节，受MTU限制 |
IHL字段计算示例表：
| IHL值 | 十进制 | 首部字节数 | 说明 |
|---|---|---|---|
| 0101₂ | 5 | 20字节 | 最小首部，无选项 |
| 0110₂ | 6 | 24字节 | 4字节选项 |
| 0111₂ | 7 | 28字节 | 8字节选项 |
| 1111₂ | 15 | 60字节 | 最大首部，40字节选项 |
2.2 分片控制字段组

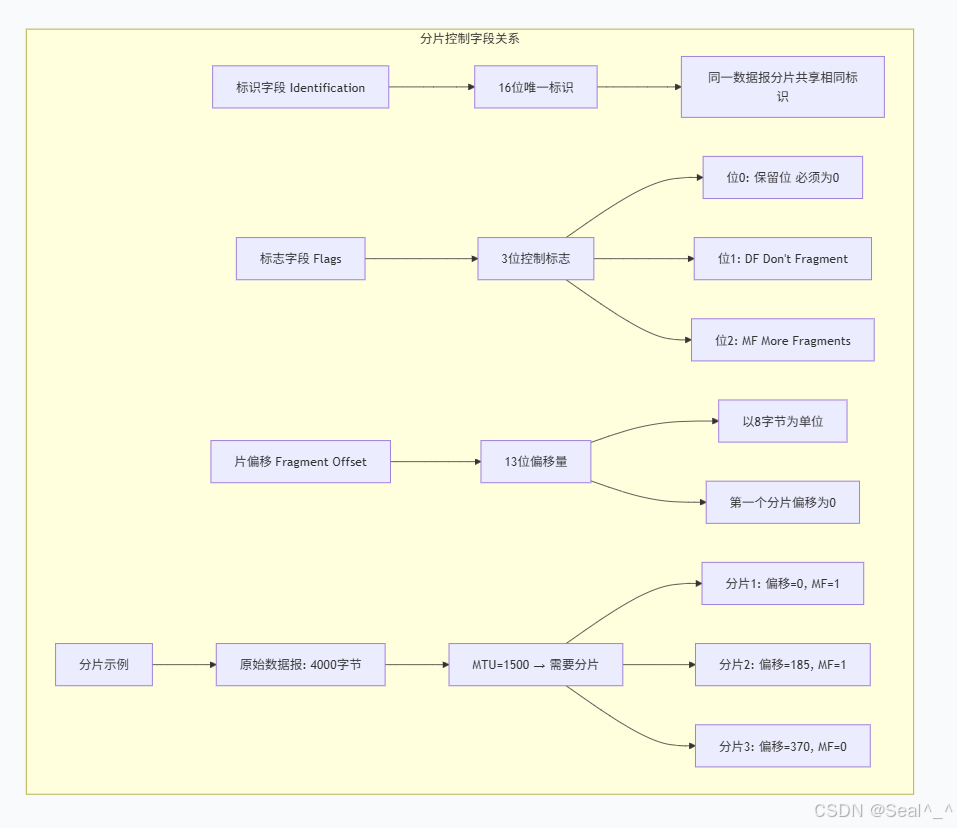

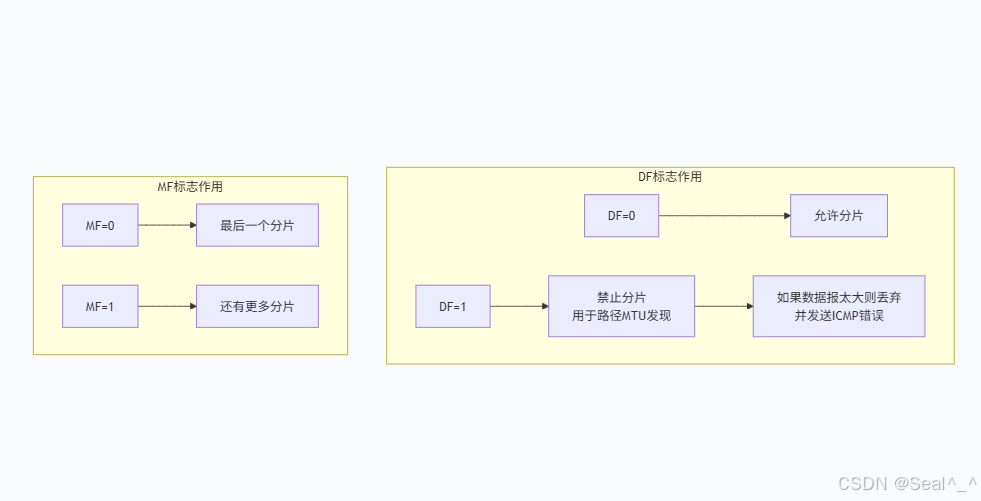

图3：分片控制字段详解
| 字段名 | 位数 | 功能描述 | 取值含义 | 实际应用 |
|---|---|---|---|---|
| Identification | 16位 | 数据报标识符 | 0-65535 | 用于重组分片，计数器递增 |
| Flags | 3位 | 分片控制标志 | 位0: 保留(0) 位1: DF(0=可分,1=不可分) 位2: MF(0=最后,1=更多) |
DF用于路径MTU发现 |
| Fragment Offset | 13位 | 分片偏移量 | 0-8191 (×8字节) | 指示分片在原始数据报中的位置 |
分片偏移计算示例：
| 分片序号 | 数据长度 | 偏移计算 | 偏移值 | MF标志 |
|---|---|---|---|---|
| 第1片 | 1480字节 | 0 ÷ 8 = 0 | 0 | 1 |
| 第2片 | 1480字节 | 1480 ÷ 8 = 185 | 185 | 1 |
| 第3片 | 1040字节 | 2960 ÷ 8 = 370 | 370 | 0 |
2.3 传输控制字段组
| 字段名 | 位数 | 取值范围 | 功能描述 | 常见值 | 重要性 |
|---|---|---|---|---|---|
| TTL (Time To Live) |
8位 | 0-255 | 生存时间 (最大跳数) |
Windows: 128 Linux: 64 路由器: 255 |
防止数据报无限循环 |
| Protocol | 8位 | 0-255 | 上层协议标识 | 1: ICMP 6: TCP 17: UDP 89: OSPF |
决定数据部分交给哪个协议处理 |
| Header Checksum | 16位 | 0-65535 | 首部校验和 | 每跳重新计算 | 只校验首部，不校验数据 |
常见Protocol字段值表：
| 协议值 | 协议名称 | 用途 | IANA分配 |
|---|---|---|---|
| 1 | ICMP | 互联网控制报文 | RFC 792 |
| 2 | IGMP | 互联网组管理 | RFC 1112 |
| 6 | TCP | 传输控制协议 | RFC 793 |
| 17 | UDP | 用户数据报协议 | RFC 768 |
| 41 | IPv6 | IPv6封装 | RFC 2473 |
| 47 | GRE | 通用路由封装 | RFC 2784 |
| 50 | ESP | IPsec封装安全载荷 | RFC 4303 |
| 51 | AH | IPsec认证头 | RFC 4302 |
| 89 | OSPF | 开放最短路径优先 | RFC 2328 |
2.4 地址字段组
| 字段名 | 位数 | 格式 | 功能描述 | 特殊地址 | 路由影响 |
|---|---|---|---|---|---|
| Source Address | 32位 | 点分十进制 | 发送方IP地址 | 0.0.0.0: DHCP发现 127.x.x.x: 环回 私有地址: NAT转换 |
用于回复和路由决策 |
| Destination Address | 32位 | 点分十进制 | 接收方IP地址 | 255.255.255.255: 广播 224.0.0.0/4: 组播 网络地址: 路由聚合 |
决定数据报最终目的地 |
三、可选字段详解
3.1 IPv4选项字段类型

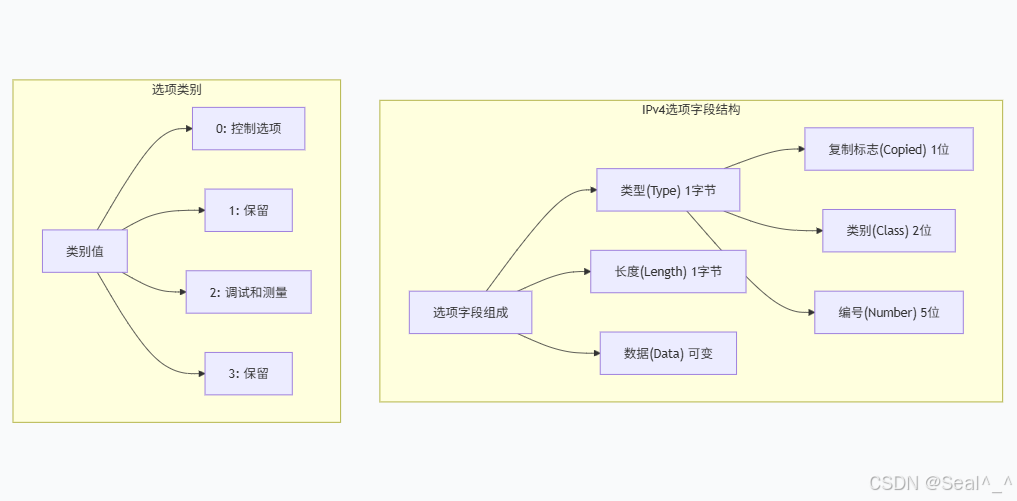

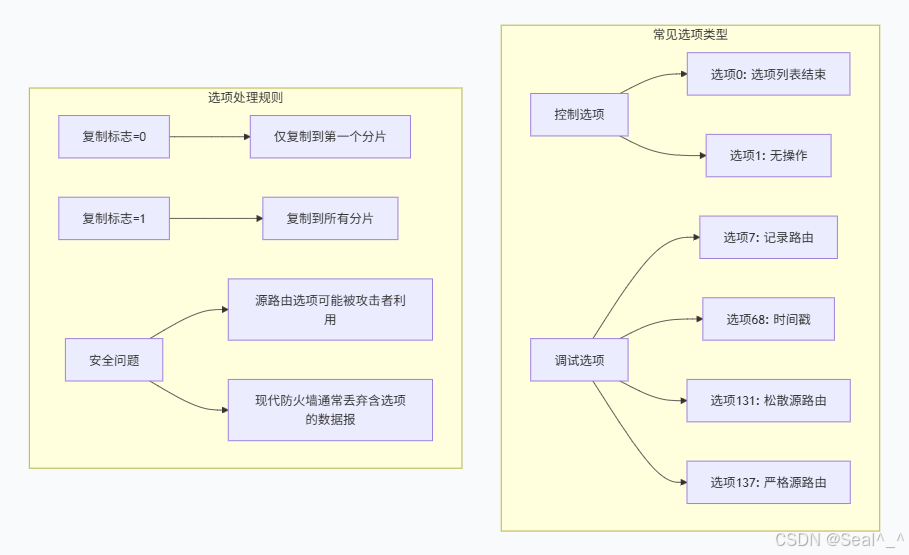

图4：IPv4选项字段结构
3.2 主要选项类型说明表
| 选项编号 | 选项名称 | 长度 | 类别 | 复制标志 | 功能描述 | 安全考虑 |
|---|---|---|---|---|---|---|
| 0 | 选项列表结束 | 1字节 | 0 | 0 | 标记选项结束 | 必须存在 |
| 1 | 无操作 | 1字节 | 0 | 0 | 用于选项对齐 | 填充用途 |
| 7 | 记录路由 | 可变 | 0 | 0 | 记录经过的路由器IP | 可能泄露网络拓扑 |
| 68 | 时间戳 | 可变 | 2 | 0 | 记录时间戳信息 | 用于网络测量 |
| 131 | 松散源路由 | 可变 | 0 | 1 | 指定部分必经路由器 | 安全风险高，常被过滤 |
| 137 | 严格源路由 | 可变 | 0 | 1 | 指定完整路径 | 安全风险高，常被过滤 |
记录路由选项格式示例：
选项7 - 记录路由 (最大记录9个IP)
字节1: 类型=7
字节2: 长度=39 (3+9×4)
字节3: 指针=4 (指向下一个可用位置)
字节4-39: IP地址记录区 (初始为空)
四、IPv4报文处理流程
4.1 路由器处理IPv4报文流程

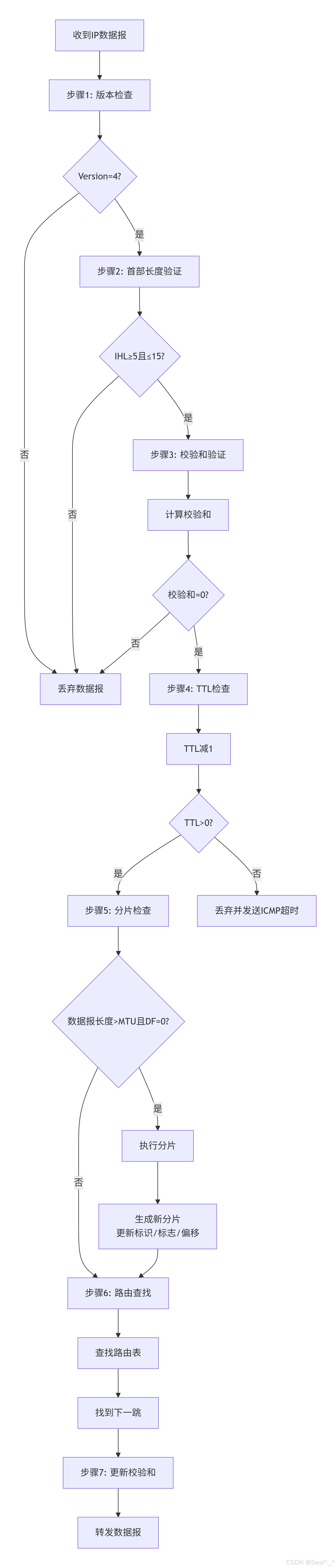

图5：路由器处理IPv4报文完整流程
4.2 主机处理IPv4报文流程
| 处理阶段 | 检查项目 | 动作 | 异常处理 |
|---|---|---|---|
| 链路层接收 | 目的MAC地址 | 匹配本机MAC或广播 | 不匹配则丢弃 |
| IP层初步检查 | 版本号、IHL、校验和 | 验证基本格式 | 错误则丢弃，无响应 |
| 目标地址检查 | Destination Address | 是否为本机地址 | 不是则转发或丢弃 |
| 分片重组 | MF标志和偏移量 | 等待所有分片到达 | 超时未收齐则丢弃所有分片 |
| 协议分发 | Protocol字段 | 交给相应上层协议 | 未知协议则丢弃并可能发送ICMP |
| 选项处理 | Options字段 | 按选项类型处理 | 不支持选项可能忽略或丢弃 |
五、实际报文分析示例
5.1 Wireshark抓包实例分析
原始16进制数据：
45 00 00 3c 1c 46 40 00 40 06 b1 e6 c0 a8 01 64
5d b8 d8 22 30 39 00 50 00 00 00 00 00 00 00 00
50 02 20 00 91 7c 00 00
字段解析表：
| 字节位置 | 16进制值 | 字段名 | 计算与解释 |
|---|---|---|---|
| 0 | 45 | Version + IHL | 0100 0101₂ → Version=4, IHL=5(20字节) |
| 1 | 00 | Type of Service | 普通服务，DSCP=0, ECN=0 |
| 2-3 | 00 3c | Total Length | 0x003c = 60字节 |
| 4-5 | 1c 46 | Identification | 0x1c46 = 7238 |
| 6-7 | 40 00 | Flags + Fragment Offset | 0100 0000 0000 0000₂ DF=1, MF=0, 偏移=0 |
| 8 | 40 | TTL | 0x40 = 64跳 |
| 9 | 06 | Protocol | 6 = TCP协议 |
| 10-11 | b1 e6 | Header Checksum | 首部校验和 |
| 12-15 | c0 a8 01 64 | Source Address | 192.168.1.100 |
| 16-19 | 5d b8 d8 22 | Destination Address | 93.184.216.34 |
| 20-… | 剩余数据 | Data | TCP段数据 |
5.2 不同协议报文特征对比
| 协议类型 | 典型总长度 | 常见TTL值 | Protocol字段 | 数据部分特征 |
|---|---|---|---|---|
| ICMP Echo Request | 60-1500字节 | 64/128/255 | 1 | 类型=8, 代码=0 |
| TCP SYN | 40-1500字节 | 64/128 | 6 | SYN=1, ACK=0 |
| TCP Established | 40-1500字节 | 64/128 | 6 | 有序列号和确认号 |
| UDP DNS Query | 60-512字节 | 64/128 | 17 | 目的端口=53 |
| UDP Streaming | 500-1500字节 | 64/128 | 17 | 大容量数据，无重传 |
| OSPF Hello | 48-1500字节 | 1 | 89 | 目的地址=224.0.0.5 |
六、IPv4报文的安全考虑
6.1 常见攻击与防护表
| 攻击类型 | 利用的字段 | 攻击原理 | 防护措施 |
|---|---|---|---|
| IP欺骗 | Source Address | 伪造源IP进行攻击 | 入口过滤(uRPF) |
| 分片攻击 | Fragment Offset | 重叠分片导致系统崩溃 | 分片重组安全检查 |
| Teardrop攻击 | Fragment Offset | 异常偏移导致重组错误 | 系统补丁，防火墙过滤 |
| Ping of Death | Total Length | 超大报文导致缓冲区溢出 | 限制最大报文大小 |
| 泪滴攻击 | 标识和偏移 | 精心构造的分片序列 | 启用分片重组保护 |
| 源路由攻击 | Options字段 | 强制数据报经过特定路径 | 过滤源路由选项 |
| Land攻击 | Source=Destination | 源目的地址相同导致死循环 | 防火墙规则检查 |
6.2 安全配置建议
| 网络设备类型 | 安全配置建议 | 理由说明 |
|---|---|---|
| 边界防火墙 | 丢弃分片数据报 | 防止分片攻击，简化处理 |
| 所有路由器 | 启用uRPF检查 | 防止IP地址欺骗 |
| 服务器主机 | 设置合理MTU | 避免不必要的分片 |
| 网络设备 | 过滤IPv4选项 | 防止选项相关攻击 |
| 终端主机 | 更新系统补丁 | 修复已知IP协议栈漏洞 |
| IDS/IPS系统 | 监控异常分片 | 检测分片攻击行为 |
七、性能优化与最佳实践
7.1 MTU与分片优化
| 网络场景 | 推荐MTU | 理由 | 注意事项 |
|---|---|---|---|
| 标准以太网 | 1500字节 | 以太网标准MTU | 最常见设置 |
| PPPoE拨号 | 1492字节 | 8字节PPPoE头部开销 | 避免PPPoE分片 |
| 隧道封装 | 1472-1480字节 | 考虑隧道头部开销 | 取决于隧道协议 |
| 无线网络 | 1500字节 | 与有线网一致 | 实际可能更小 |
| 数据中心 | 9000字节(巨帧) | 提高吞吐量 | 需要端到端支持 |
MTU发现机制：
- 发送方设置DF=1
- 如果路径MTU小于数据报大小
- 路由器返回ICMP "需要分片"错误
- 发送方减小MTU重试
- 重复直到找到合适的MTU
7.2 校验和计算优化
| 优化策略 | 实施方法 | 性能提升 | 适用场景 |
|---|---|---|---|
| 增量更新 | 只更新变化的字段 | 减少计算量 | 路由器转发 |
| 硬件加速 | 使用专用硬件计算 | 大幅提升速度 | 高速路由器 |
| 并行计算 | 多字段同时计算 | 利用多核CPU | 软件路由器 |
| 缓存结果 | 缓存相同首部的校验和 | 避免重复计算 | 流量模式固定时 |
八、IPv4与IPv6报文对比
8.1 格式对比表
| 特性 | IPv4 | IPv6 | IPv6改进点 |
|---|---|---|---|
| 地址长度 | 32位 | 128位 | 地址空间巨大扩展 |
| 首部长度 | 20-60字节 | 固定40字节 | 简化处理，提高效率 |
| 校验和 | 有首部校验和 | 无IP层校验和 | 依赖上层协议校验 |
| 分片处理 | 路由器可分片 | 只在源端分片 | 简化路由器工作 |
| 选项处理 | 选项字段 | 扩展头部 | 更灵活和高效 |
| QoS支持 | ToS字段 | 流标签字段 | 更好的服务质量支持 |
| 安全性 | 可选IPsec | 内建IPsec支持 | 原生安全性 |
8.2 向后兼容考虑
| 兼容技术 | 实现方式 | 用途 | 性能影响 |
|---|---|---|---|
| 双栈 | 同时运行IPv4和IPv6 | 平滑过渡 | 内存占用增加 |
| 隧道 | IPv6 over IPv4 | 连接IPv6孤岛 | 额外头部开销 |
| 翻译 | NAT64/DNS64 | IPv6-only访问IPv4 | 部分功能受限 |
| 封装 | 将IPv4封装在IPv6中 | 传输IPv4流量 | 增加处理复杂度 |
结论
IPv4报文格式虽然设计于几十年前，但其精巧的结构设计至今仍然有效支撑着全球互联网的运行。理解每个字段的含义和作用，不仅有助于网络故障排查和性能优化，也是学习现代网络协议的基础。
随着网络技术的发展，虽然IPv6正在逐步部署，但IPv4在未来相当长的时间内仍将继续存在。掌握IPv4报文格式的深入知识，对于网络工程师、安全专家和系统管理员来说，仍然是一项不可或缺的核心技能。
深入学习建议：
- 实践操作：使用Wireshark分析真实网络流量
- 编程实现：编写程序解析和构造IP数据报
- 协议演进：研究从IPv4到IPv6的过渡技术
- 安全专项：深入学习IP层安全攻防技术
思考问题：
- 在实际网络中，你遇到过哪些与IP报文格式相关的问题？
- 如何平衡网络安全与IP选项功能的可用性？
- 在向IPv6过渡的过程中，IPv4报文知识如何帮助你理解新技术？
欢迎分享你的经验和见解！
|
