L2CAP（Logical Link Control and Adaptation Protocol）是蓝牙协议栈中承上启下的关键层，它负责将上层应用的数据流翻译和调度到底层基带传输。本篇深入解析PAN配置文件中L2CAP层的互操作性要求，揭示这条数据传输"高速公路"的设计奥秘。

---

目录

一、L2CAP

二、通道类型

三、信令：L2CAP的交通指挥信号

四、配置选项：L2CAP通道的参数协商

4.1 最大传输单元（MTU）

4.2 Flush Timeout

4.3 服务质量（QoS）

五、广播：L2CAP的无连接广播——PAN中禁止使用

六、PAN组网中L2CAP的完整工作流

七、L2CAP互操作性的3个关键保障

八、蓝牙PAN经典问题

---

想象一下，一个繁忙的国际机场：飞机（数据包）从各个登机口（应用程序）出发，需要经过科学的调度才能安全、高效地到达目的地。在蓝牙PAN协议栈中，L2CAP层就扮演着这个机场空中交通管制中心的角色。

---

一、L2CAP

L2CAP在蓝牙PAN中的核心定位：它处于基带层（Baseband）和BNEP之间，属于OSI参考模型的数据链路层（第二层），是数据传输的中间协调者。规范的L2CAP Interoperability Requirements ，本质是解决不同设备的L2CAP层如何互通的问题——如果没有统一规则，华为手机的L2CAP和苹果平板的L2CAP可能无法建立通道，蓝牙PAN组网就会“卡在中间环节”。

用交通枢纽比喻总结L2CAP的3大核心作用：

1. 通道复用：像枢纽的“多车道”，把BNEP的数据和其他蓝牙数据（如音频）分开传输，避免拥堵（比如PAN的上网数据走一条通道，蓝牙耳机的音频走另一条）；

2. 数据分片/重组：像枢纽的“车辆拆解/组装站”，把超过MTU的大数据包拆成小数据包传输，到接收端再重组（比如10KB的IP数据包，拆成6个1691字节的L2CAP数据包）；

3. 参数协商：像枢纽的“车道协商”，和对方设备约定MTU、超时时间等参数，确保数据传输适配双方能力（比如手机和平板协商MTU为2048字节，确保能传大文件）。

L2CAP Interoperability Requirements 的作用，就是给这些“交通规则”定标准：哪些车道必须有（强制通道类型）、哪些指挥信号必须支持（强制信令）、哪些参数必须协商（强制配置选项），确保不同设备的“交通枢纽”能无缝对接。

二、通道类型

Channel types 是L2CAP互操作性的“路线基础”，明确了PAN中L2CAP只能使用面向连接的通道（Connection-oriented channel），排除无连接通道（Connectionless channel）。这是SPEC最核心的强制要求之一，直接决定了L2CAP在PAN中的数据传输方式。

1. 规范核心定义：只能用“面向连接的通道”

规范：“In the PAN profile, only connection-oriented channels SHALL be used.”

解读：PAN中的L2CAP必须先“建立通道”（像高速路先领卡进入），再传输数据，传输过程中能确认数据是否到达（有ACK反馈）；而“无连接通道”（像乡间小路，不用领卡直接传，不管是否到达）被明确排除，不能用于PAN。

同时，规范补充：“X1: Connectionless channel is not used within the execution of the PAN profile, but concurrent use by other profiles/applications is not excluded.”——无连接通道不能用于PAN服务，但其他蓝牙应用（如蓝牙广播）可以用，互不影响。

2. 为什么排除无连接通道？

用“交通路线”比喻解释：

• 面向连接通道 = 高速路（有收费站，领卡进入，全程监控，能确认车辆是否到达目的地）；

• 无连接通道 = 乡间小路（无收费站，随意进出，无监控，不知道车辆是否丢了）。

蓝牙PAN传输的是IP数据、文件等“需要可靠到达”的数据（比如传设计图不能丢包），而无连接通道的“不可靠性”（数据可能丢失、乱序）无法满足需求，因此规范强制排除。只有面向连接通道的“确认重传”机制（丢包后重新发送），才能保证PAN数据的可靠传输。

3. 面向连接通道的PAN专属要求——PSM值固定

规范：“In the PSM field of the Connection Request packet, the value defined for BNEP in the Assigned Numbers specification [5] SHALL be used.”

解读：PSM（Protocol/Service Multiplexer，协议/服务多路复用器）是L2CAP通道的“专属编号”，PAN中用于BNEP的L2CAP通道，PSM值必须是蓝牙SIG统一分配的0x000F——这相当于“高速路的专属车道编号”，确保设备知道这条通道是给BNEP用的，不会和其他蓝牙服务（如音频的PSM=0x0011）混淆。

实际案例：平板（PANU）连手机（NAP）时，发起L2CAP连接请求，PSM字段设为0x000F，手机收到后就知道“这是要建立BNEP的通道”，会调用BNEP协议处理，而不是音频协议。

三、信令：L2CAP的交通指挥信号

Signaling定义了L2CAP的“信令功能”——这些是L2CAP通道的“指挥信号”，负责通道的建立、配置、终止等管理操作。规范明确了哪些信令是“必选支持”（必须会的指挥语言），哪些是“可选支持”（额外的指挥语言），确保不同设备能“听懂对方的指挥”。

1. 信令的核心作用

用“交通枢纽指挥”比喻：L2CAP信令就像交通枢纽的“指挥手势”，比如“挥手让你进”（连接建立）、“比划车道宽度”（配置协商）、“挥手让你出”（连接终止）——没有这些手势，枢纽无法管理车辆（通道）。

规范将信令分为6类，我们按“必选/可选”分类拆解，结合规范原文和实际场景：

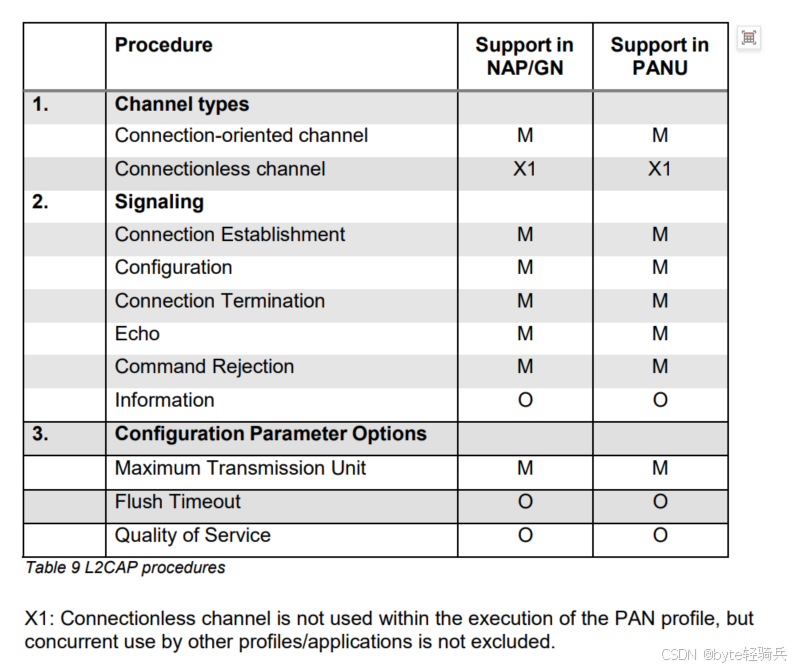

信令类型	功能描述（规范原文提炼）	必选/可选	交通比喻	实际场景（平板连NAP）
连接建立（Connection Establishment）	发起/响应L2CAP通道建立请求	M（必选）	申请进入高速路（“我要开通道”）	平板向手机发送“L2CAP连接请求”，申请建立BNEP通道
配置（Configuration）	协商通道参数（如MTU、QoS），处理配置请求/响应/拒绝	M（必选）	协商车道宽度（“我要走3米宽的车道”）	手机回应平板的配置请求，协商MTU为2048字节
连接终止（Connection Termination）	发起/响应通道关闭请求	M（必选）	申请驶出高速路（“我要关通道”）	平板断开蓝牙时，发送“L2CAP连接终止请求”
回声（Echo）	测试通道连通性（发送回声请求，接收方回应）	M（必选）	测试道路是否通畅（“按喇叭确认”）	手机定期给平板发“回声请求”，确认通道没断
命令拒绝（Command Rejection）	拒绝不支持的信令（如拒绝QoS配置请求）	M（必选）	拒绝不合理请求（“这条车道不能走”）	平板请求QoS配置，手机不支持，发送“命令拒绝”
信息（Information）	传递额外信息（如设备能力）	O（可选）	传递额外路况（“前方有施工”）	手机给平板发“信息信令”，告知最大支持MTU为3072字节

2. 必选信令的互操作关键——少一个都无法互通

规范强调：“The PANU MAY issue an L2CAP Connection Request… but there MAY be situations when the NAP/GN makes the connection request.”——无论是PANU还是NAP/GN发起连接，都必须支持必选信令，否则无法完成通道管理：

• 案例1：平板不支持“连接终止”信令，断开时无法通知手机，手机会误以为通道还在，浪费资源；

• 案例2：手机不支持“命令拒绝”信令，收到不支持的QoS请求时，无法回应，平板会一直等待，导致连接超时。

3. 信令的“异常处理”

信令的异常处理规则：若设备收到不支持的信令（非必选且未支持），必须用“命令拒绝”信令回应，不能沉默——这相当于“交通指挥中，遇到看不懂的手势，要挥手表示拒绝，不能不理”，避免对方一直等待。

实际案例：平板给手机发“信息信令”（可选），手机不支持该信令，必须回复“命令拒绝”，并标注“不支持的信令类型”，平板收到后就知道不用再发，避免重复请求。

四、配置选项：L2CAP通道的参数协商

Configuration options定义了L2CAP通道的“配置参数”——这些是通道的“交通规则细节”，比如“车道宽度（MTU）”“车辆存放时间（Flush Timeout）”“VIP通道规则（QoS）”。规范明确了哪些参数是必选协商的，哪些是可选的，确保通道参数适配双方设备能力。

4.1 最大传输单元（MTU）

（1）规范核心要求

规范：“The PAN profile requires a minimum MTU as required by the BNEP specification [1].”

解读：MTU（Maximum Transmission Unit）是L2CAP通道能传输的“最大数据包长度（字节）”，相当于“车道宽度”——宽度越大，一次能传的数据越多，效率越高。PAN中L2CAP的MTU必须至少满足BNEP的最小要求：1691字节（BNEP需要封装以太网数据包，最小需要1691字节的L2CAP有效载荷）；设备也可以协商更大的MTU（如2048、3072字节），提升传输效率。

（2）为什么MTU是必选且有最小值？

用“车道宽度”比喻：如果车道宽度太小（MTU<1691字节），BNEP的以太网数据包（比如1500字节的IP数据包+BNEP头）装不下，会被分片成很多小包，导致传输效率低、延迟高；规范强制最小MTU=1691字节，就是确保“至少能装下BNEP的最小数据包”，避免分片过多。

（3）MTU协商的实际流程

1. 发起方（如平板）发送“配置请求”，提出希望的MTU（如2048字节）；

2. 接收方（如手机）检查自身支持的MTU：

   • 若接收方能支持2048字节，回复“配置确认”，MTU设为2048；

   • 若接收方最大只支持1691字节，回复“配置确认”，MTU设为1691（不能小于最小值）；

   • 若接收方MTU<1691字节，回复“配置拒绝”，连接失败；

3. 双方确认MTU后，通道按该参数传输数据。

实际案例：平板（支持MTU=3072）连手机（支持MTU=2048），协商后MTU设为2048字节——平板要传2500字节的文件，会拆成2个数据包（2048字节+452字节），手机收到后重组，比MTU=1691字节（拆成2个1691+809字节）效率更高。

4.2 Flush Timeout

（1）规范核心要求

规范：“The flush time-out value SHALL be set to its default value 0xffff for a reliable L2CAP channel, and MAY be set to other values if guaranteed delivery is not desired.”

解读：Flush Timeout（刷新超时）是L2CAP通道的“数据包超时丢弃时间”——若数据包在该时间内没被发送出去，就会被丢弃，相当于“快递在仓库的存放时间，超时没发就丢弃”。规范要求：

• 可靠通道（如PAN的BNEP通道，需要数据不丢）：Flush Timeout设为0xFFFF（十进制65535），表示“永不丢弃”，直到数据发送成功；

• 实时数据通道（如蓝牙音频，允许少量丢包）：可设较小值（如100ms），超时丢弃，避免延迟。

（2）为什么PAN用“0xFFFF”？

用“快递存放”比喻：PAN传输的文件、IP数据是“必须送到的快递”，不能超时丢弃，所以设“永不丢弃”；而蓝牙音频是“实时快递”，超时了就没用（比如延迟1秒的语音），所以设短超时。

实际案例：平板给手机传10MB文件，L2CAP通道Flush Timeout设为0xFFFF，传输过程中蓝牙信号短暂中断，数据在缓冲区存放，信号恢复后继续发送，不会丢弃；若设为100ms，信号中断150ms，数据会被丢弃，需要重新发送，导致文件传输卡顿。

4.3 服务质量（QoS）

（1）规范核心要求

规范：“Negotiation of Quality of Service is optional in the PAN profile.”

解读：QoS（Quality of Service）是L2CAP通道的“服务质量保障”，包括带宽、延迟、抖动等参数，相当于“VIP车道的规则（如带宽1Mbps、延迟≤100ms）”。PAN中QoS是可选的，因为PAN主要传输非实时数据（如文件、网页），对QoS要求不高；但实时场景（如蓝牙监控视频）可以协商QoS，确保传输流畅。

（2）QoS的“可选价值”

用“VIP车道”比喻：普通PAN数据走“普通车道”（无QoS），能传就行；实时视频走“VIP车道”（有QoS），保证带宽和低延迟。规范不强制QoS，是为了平衡“灵活性”和“复杂度”——普通设备不用支持复杂的QoS协商，也能参与PAN；高端设备可通过QoS提升实时数据体验。

实际案例：工业场景中，蓝牙摄像头（PANU）连网关（NAP）传输监控视频，协商QoS参数：带宽≥2Mbps、延迟≤200ms，确保视频不卡顿；而普通平板连网关传文件，不用协商QoS，用默认参数即可。

五、广播：L2CAP的无连接广播——PAN中禁止使用

SPEC明确：“L2CAP connectionless broadcasts are not used in the PAN profile.”——无连接广播是L2CAP的一种“群发数据”方式（不用建立通道，直接向多个设备发数据），但PAN中禁止使用。

1. 禁止的原因：与PAN的可靠传输需求冲突

用“交通比喻”：无连接广播像“在枢纽里群发传单，不管对方要不要，也不管对方收到没”，适合广播通知（如蓝牙 beacon），但PAN需要“精准、可靠”的数据传输（如文件只传给指定设备，且要确认收到），无连接广播的“不可靠、无定向”特性不符合需求，因此规范禁止。

2. PAN的广播替代方案——通过GN转发

虽然L2CAP无连接广播被禁止，但PAN的广播需求（如给多个PANU发通知）可通过GN转发实现：GN作为“中间转发者”，用面向连接的通道给每个PANU单独发数据——虽然效率不如广播，但能保证可靠传输，符合PAN的需求。

六、PAN组网中L2CAP的完整工作流

结合规范和“平板连手机蓝牙热点”的实际场景，看L2CAP如何运作：

1. 流程1：发起L2CAP连接建立（信令+通道类型）

• 平板（PANU）确定要连手机（NAP），发起L2CAP连接请求：

  • 通道类型：面向连接（Connection-oriented）；

  • PSM值：0x000F（BNEP专属）；

  • 信令：连接建立信令（必选）；

• 手机收到请求，确认通道类型和PSM正确，回复“连接确认”信令。

2. 流程2：协商配置选项（MTU+Flush Timeout+QoS）

• 平板发送“配置请求”信令（必选），提出参数：

  • MTU：2048字节；

  • Flush Timeout：0xFFFF（可靠传输）；

  • QoS：不协商（可选，文件传输无需QoS）；

• 手机检查自身能力：支持MTU=2048、Flush Timeout=0xFFFF，回复“配置确认”信令，双方确认参数。

3. 流程3：传输BNEP数据（MTU应用）

• 平板要传1500字节的IP数据包（以太网格式），通过BNEP封装成1508字节的BNEP数据包；

• L2CAP检查数据包大小（1508字节≤2048字节），无需分片，直接作为L2CAP有效载荷传输；

• 手机收到L2CAP数据包，解封装后转发到4G网。

4. 流程4：测试通道连通性（回声信令）

• 传输过程中，手机定期发送“回声请求”信令（必选）；

• 平板收到后回复“回声响应”，确认通道连通；

• 若平板没回复，手机重试3次后，发送“连接终止”信令，关闭通道。

5. 流程5：断开L2CAP通道（连接终止信令）

• 平板用户手动断开蓝牙，发送“连接终止”信令（必选）；

• 手机回复“连接终止确认”，关闭L2CAP通道，释放资源。

七、L2CAP互操作性的3个关键保障

L2CAP Interoperability Requirements 可概括为“3个关键保障”，确保不同设备的L2CAP能互通：

1. 通道类型唯一：只许用面向连接通道，排除无连接，保障可靠性；

2. 信令必选完整：连接建立/配置/终止/回声/命令拒绝必选，确保通道能管理；

3. 参数协商明确：MTU至少1691字节，Flush Timeout可靠通道设0xFFFF，确保数据能传。

理解这3个保障，你就能排查日常PAN组网的L2CAP问题：

• 问题1：平板连不上手机热点？→ 检查L2CAP连接请求的PSM是否为0x000F，MTU是否≥1691字节；

• 问题2：传文件卡顿？→ 检查MTU是否协商过小（如1691字节，分片多），可尝试协商更大MTU；

• 问题3：通道频繁断开？→ 检查Flush Timeout是否设太小，可靠传输应设0xFFFF。

八、蓝牙PAN经典问题

1. 题目（华为蓝牙协议栈开发面试）

问： PAN配置文件中为什么强制使用面向连接信道而排除无连接信道？请从技术和应用角度详细分析。

答：

技术角度：

• 面向连接信道提供可靠性（确认、重传、流控）

• 支持大数据包分段传输（以太网帧可能超过基带MTU）

• 确保数据有序交付（TCP/IP协议要求）

应用角度：

• 网络数据传输对可靠性要求极高

• 需要稳定的连接维持网络会话

• 避免广播传输的安全和效率问题 无连接信道适合发现和广播场景，不符合PAN的数据传输特征。

2. 题目（高通蓝牙芯片协议工程师面试）

问： L2CAP的刷新超时参数在PAN配置文件中推荐设置为0xFFFF，请解释这个值的具体含义以及在什么场景下会选择不同的值。

答：

0xFFFF含义：表示无限重传，基带层会持续重传直到数据被确认或连接断开，提供完全可靠传输。

选择不同值的场景：

• 实时音视频应用：选择有限值以避免旧数据阻塞，优先低延迟

• 电池敏感设备：适当减少重传次数以节省电量

• 信号优良环境：可降低重传强度提升吞吐量 PAN推荐完全可靠是基于网络协议对数据完整性的严格要求。

3. 题目（联发科无线协议专家面试）

问： 描述PANU与NAP设备建立L2CAP连接的完整信令交互过程，包括可能出现的配置协商细节。

答：

完整信令流程：

1. PANU发送L2CAP_ConnectReq(PSM=BNEP)

2. NAP回复L2CAP_ConnectRsp(等待配置)

3. 双方进行配置协商：

   1. MTU协商：取双方支持的最小值，至少1691字节

   2. 刷新超时：通常设为0xFFFF确保可靠传输

   3. QoS参数：可选协商

4. 配置完成后进入数据传输状态 异常处理：任何阶段失败都会通过L2CAP_Disconnect或Command_Reject终止流程。

---
