介绍

HBase是什么？

HBase 官网： http://hbase.apache.org/

Apache HBase™是Hadoop数据库，是一个分布式、可伸缩、大数据存储区。

当需要随机、实时读/写访问大数据时，请使用Apache HBase™ 。该项目的目标是在商用硬件集群之上托管非常大的表----数十亿行X百万列。 Apache HBase是一个开源的、分布式的、版本化的、非关系的数据库，它参考了Google的Bigtable。正如Bigtable利用Google文件系统提供的分布式数据存储一样，Apache HBase在Hadoop的HDFS之上提供了类似Bigtable的功能。

定义： HBase是Hadoop Database，是一个高可靠性、高性能、面向列族、可伸缩、实时读写的分布式NOSQL数据库。

作用：主要用来存储非结构化、半结构化和结构化的松散数据（列式存储的NoSQL 数据库）利用Hadoop HDFS作为其文件存储系统，利用Zookeeper作为其分布式协同服务。正常情况下，HBase不依赖于YARN，用到的时候可以随时开启。从技术上讲， HBase实际上更像是“数据存储”而不是“数据库”，因为它缺少RDBMS中的许多功能，例如字段类型，二级索引，触发器和高级查询语言等。

为什么要用HBase?——从 MySQL 分库分表的痛点说起

当 MySQL 单表数据量达到亿级甚至十亿级时，查询和写入效率会急剧下降，这几乎是所有互联网业务在高速增长期都会遇到的瓶颈。

为了突破这个瓶颈，大家最先想到的方案就是分库分表：先做垂直分库，把用户、商品、订单等不同业务的表拆分到不同服务器；垂直拆分满足不了需求后，再做水平分库分表，比如将订单表按照订单号 Hash 取模的方式，分散到多台服务器上，让每台机器只承担一部分数据的读写压力。

但这种方案看似解决了问题，实则是一种 “治标不治本” 的权宜之计 —— 它不仅需要牺牲 MySQL 原本的诸多特性（比如外键关联、单个数据库里面的跨行跨表的事务。），更在可伸缩性和可运维性上埋下了巨大隐患。当数据量和并发量增长到数千台服务器的规模时，分库分表的弊端会被无限放大，具体体现在以下三点：

扩容不得不 “翻倍式” 操作，资源严重浪费

首先，是资源使用很浪费。当服务器性能出现瓶颈需要扩容的时候，我们常常只能采取“ 翻倍 ” 分库增加服务器的方案。就以前面举的订单表为例，我们通过把订单号“ 模 ” 上个 4 ，拆分到 4 个不同的服务器的数据库里。而随着我们承接的订单越来越多，每天 SQL 查询的请求越来越多，服务器的峰值 CPU可能超过了 60% 。为了安全起见，我们希望对服务器进行扩容，让峰值 CPU 控制在 40% 以下。但是这个时候，我们没办法只是增加 4 * 0.6 / 0.4 - 4 = 2 台服务器，而是不得不 “ 翻

倍 ” 增加 4 台服务器。

数据倾斜难以避免，负载均衡成奢望

分库分表的效果完全依赖于初期的数据分片设计，但业务的变化往往超出预期。比如电商的 “双十一” 大促，部分热门商品的订单量会呈指数级增长，很容易导致对应分片的服务器负载暴增，而其他分片的服务器却处于空闲状态，出现 “忙的忙死，闲的闲死” 的情况。即便初期分片设计再精细，也无法应对突发的业务波动，最终导致整个集群的负载均衡失控。人肉运维成本高，故障恢复效率低

在 MySQL 集群里，我们可以对每个服务器都准备一个高可用的备份，避免一出现故障整个集群就没法用了。但是此时，我们的运维人员仍然需要立刻介入，因为这个时候系统是多了一个“ 单点 ” 的，我们需要手工添加一台新的服务器进入集群，同步到最新的数据。

总结

传统关系型数据库（如 MySQL）痛点	HBase 的解决方案
存储容量有限，单表数据量达到亿级后性能急剧下降	基于 HDFS 分布式存储，单表可以轻松支撑百亿行、TB/PB 级数据
扩展困难，横向扩容需要复杂的分库分表操作	自动分片和负载均衡，扩容只需要加机器，对业务透明
面向行存储，查询少量列时也要读取整行数据，IO 成本高	面向列族存储，按需读取列数据，大幅降低 IO 开销
不适合高并发的随机读写场景	支持百万级 QPS （Queries Per Second，每秒查询率）的随机读写，适合高频次的点查和批量写入
对海量历史数据的存储和查询效率低	支持时间序列数据的版本管理，历史数据可以高效存储和回溯

HBase的特点

强大的一致读/写：HBase不是“最终一致性”，而是“强一致性”的DataStore。它非常适合高速计数器聚合等任务。
自动分片：HBase表通过region分布在群集上，并且随着数据的增长，region会自动分割和重新分配。
自动的RegionServer故障转移。
Hadoop/HDFS集成：HBase支持HDFS作为其分布式文件系统。
MapReduce：HBase支持通过MapReduce进行大规模并行处理，将HBase用作源和宿。 HBASE->MR->HDFS HBASE->MR->HBASE HDFS->MR->HBASE
Java客户端API：HBase支持易于使用的Java API以进行编程访问。
Thrift/REST API：HBase还支持非Java前端的Thrift和REST。
块缓存和布隆过滤器：HBase支持块缓存和布隆过滤器，以实现大容量查询优化。
运维管理：HBase提供内置网页，用于运维监控和JMX指标。
HBase不支持行间事务 HBase支持行内事务

数据模型

逻辑上， HBase 的数据模型同关系型数据库很类似，数据存储在一张表中，有行有列。但从底层物理存储结构（Key-Value ）来看，HBase 更像一个 Map 。

逻辑结构

物理存储结构

这里男和女是两个版本的数据（t1,t2）

数据定位

row key	timestamp	CF1	CF2	CF3
11248112	t3	CF1:q2=val3	CF2:m1=val1	CF3:k3=val3
	t2	CF1:q2=val2 CF1:q3=val3
	t1	CF1:q2=val1

rowkey CF1:q2 获取最新数据

rowkey , CF1:q2, t1 四维数据库，获取指定列族指定列指定时间戳的数据

rowkey 列族列名时间戳四个纬度

重要概念

NameSpace

命名空间，相当于关系型数据库中的 database ，每个命名空间下有多个表。Hbase 默认自带的命名空间 hbase 和 default； hbase 中存放的是 HBase 内置的表， default 是用户默认使用的命名空间。

Region

类似关系型数据库的表，不同之处在于 HBase 定义表时只需要声明列族，不需要声明具体的列。列可以动态的按需要指定；HBase 更加适合字段经常变更的场景。开始创建表是一个表对应一个region ，当表增大到一定阈值时会被拆分为两个region 。

Row

HBase 表中的每行数据被称为 Row ，由一个 RowKey 和多个Cell组成，数据是按照 RowKey的字典顺序升序排序存储的，并且查询时一般根据RowKey进行检索。RowKey决定一行数据，是一行数据的唯一标识。它只能存储64k的字节数据(UTF-8编码格式下21845.33多个汉字) ，一个英文字符占一个字节（无论是UTF-8还是GBK）。在能够表达清楚业务需求的情况下，尽可能短一些。这是因为如果一行数据中有10列，那么row key会被存储10次。

Column

列是由列族（Column Family）和列限定符（Column Qualifier）进行限定。HBase表中的每个列都归属于某个列族，列族必须作为表模式(schema)定义的一部分预先给出。create ‘test’, ‘course’；
列名以列族作为前缀，每个“列族”都可以有多个列成员(column)；如course:math, course:english, 新的列族成员（列）可以随后按需、动态加入；
权限控制、存储以及调优都是在列族层面进行的；
HBase把同一列族里面的数据存储在同一目录下，由几个文件保存。
列族理论上可以有任意多个，但是通常在一个表中使用的列族数在3个以内。
列族名和列描述符在见名知意情况下，尽可能的短一些。

Cell

某行中的某一列被称为Cell（单元格），由行和列的坐标交叉决定。
具体是由{rowkey，column family:column qualifier,time stamp}确定单元格。
Cell是是有版本的。
Cell中没有具体的类型，全部是字节码的形式（字节数组）存储。

TimeStamp

用于标识数据的不同版本（version）。
在HBase每个cell存储单元对同一份数据有多个版本，根据唯一的时间戳来区分每个版本之间的差异，不同版本的数据按照时间倒序排序，最新的数据版本排在最前面。
每条数据写入时，如果不指定时间戳，系统会自动为其加上该字段，值为写入HBase的时间。
hbase可以容忍不同regionserver之间的时间差30s，否则失败。注意做时间同步。

架构

hbase:meta(目录表)

目录表hbase:meta作为HBase表存在，并从hbase shell的list(类似show tables)命令中过滤掉，但实际上是一个表，就像任何其他表一样。hbase:meta表（以前称为.META.），保有系统中所有region的列表。 hbase:meta位置信息存储在zookeeper中。 hbase:meta表是所有查询的入口。

hbase:meta表结构如下：

key：

        region的key，结构为： [table],[region start key,end key],[region id]

Values:

        info:regioninfo（当前region序列化的HRegionInfo实例）

        info:server（包含当前region的RegionServer的server:port

        info:serverstartcode（包含当前region的RegionServer进程的开始时间）

当表正在拆分时，将创建另外两列，称为info:splitA和info:splitB。这些列代表两个子region。这些列的值也是序列化的HRegionInfo实例。 region分割后，将删除此行。

Client

hbase:meta	tablea,,100,node2
hbase:meta	tablea,101,200,node3
hbase:meta	tablea,201,300,node5
hbase:meta	tablea,301,400,node237
hbase:meta	tablea,401,500,node24
hbase:meta	tablea,501,,node896

包含访问HBase的接口并维护cache来加快对HBase的访问。

HBase客户端查找关注的行范围所在的regionserver。它通过查询 hbase:meta表来完成此操作。在找到所需的region之后，客户端与提供该region的RegionServer通信，而不是通过Master，并发出读取或写入请求。此信息缓存在客户端中，以便后续请求无需经过查找过程。如果Master的负载均衡器重新平衡或者由于regionserver宕机，都会重新指定该region的regionserver。客户端将重新查询目录表以确定用户region的新位置。

通过Admin进行管理功能的实现。

空键意义

空键用于表示表开始和表结束。具有空开始键的region是表中的第一个region（如tablea,,100,node2）。具有结束键的region是表中的最后一个region（如tablea,501,,node896）。如果某个region同时具有空开始和空结束键，则它是表中唯一的region。

Zookeeper

保证任何时候，集群中只有一个活跃master
存贮所有Region的寻址入口,也就是hbase:meta表的位置
实时监控Region server的上线和下线信息，并实时通知Master。
存储HBase的schema和table元数据

Master

为Region server分配region
负责Region Server的负载均衡
发现失效的Region server并重新分配其上的region
管理用户对table的增删改操作DDL，不是对自定义表中的数据的增删改（DML）

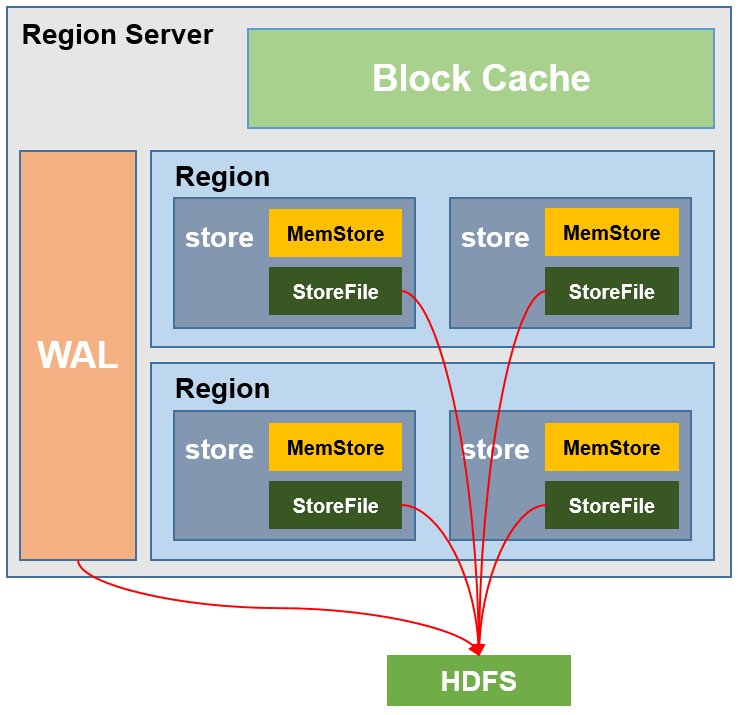

RegionServer组成

Region server维护region，处理对这些region的IO请求(get、 put、delete)
Region server负责切分在运行过程中达到阈值的region
负责storefile文件的合并

WAL(HLog)

由于数据要经MemStore排序后才能刷写到HFile，但把数据保存在内存中会有很高的概率导致数据丢失，为了解决这个问题，数据会先写在一个叫做Write-Ahead logfile的文件中，然后再写入MemStore中。所以在系统出现故障的时候，数据可以通过这个日志文件重建。

Region

HBase自动把表水平划分成多个区域(region)，每个region会保存一个表里面某段连续的数据（每条记录都有一个行键，按照行键字典序排列）
每个表一开始只有一个region，随着数据不断插入表， region不断增大，当增大到一个阈值的时候， region就会等分为两个新的region（裂变）
当table中的行不断增多，就会有越来越多的region。这样一张完整的表被保存在多个Regionserver 上。
一个region由一个或多个store组成，在一个region内部一个store对应一个CF（列族）
HRegion是HBase中分布式存储和负载均衡的最小单元。最小单元就表示不同的HRegion可以分布在不同的 HRegion server上。 HRegion由一个或者多个Store组成，每个store保存一个 columns family。每个Store又由一个memStore和0至多个StoreFile组成。如图： StoreFile以HFile格式保存在HDFS上。

MemStore 与 StoreFile

store包括位于内存中的memstore和位于磁盘的storefile。
写操作先写入memstore，当memstore中的数据达到某个阈值，hregionserver会启动flush 进程写入storefile，每次写入形成单独的一个storefile。
当storefile文件的数量增长到一定阈值后，系统会进行合并（minor、major compaction），在合并过程中会进行版本合并和删除工作，形成更大的storefile
当一个region所有storefile的大小超过一定阈值后，会把当前的region分割为两个，并由 hmaster分配到相应的regionserver服务器，实现负载均衡
客户端检索数据，先找blockcache（查询缓存），找不到再找memstore，还找不到再去找 storefile

BlockCache

读缓存，每次查询出的数据会缓存在BlockCache中，方便下次查询。

RegionServer管理

给RegionServer赋值region

当hbase启动的时候， region通过如下步骤赋值给regionserver：

系统启动的时候， master调用AssignmentManager（赋值管理器）
AssignmentManager在hbase:meta中查找已经存在的region条目
如果region条目依旧是正确的（比如说regionserver依然在线），就保留该赋值信息
如果赋值不正确，就调用LoadBalancerFactory对region进行赋值。负载平衡器将region赋值给一个regionserver。
在regionserver打开region的时候,使用regionserver的开始更新hbase:meta中regionserver的赋值。

当客户端访问的时候， regionserver失败的时候：

由于regionserver宕机， region立即不可用
master检测到该regionserver的失败
认为region的赋值不正确，使用启动顺序的流程重新给region赋值
正在进行的查询会重试，而不是丢失。
在下述时间内操作会转移到新的regionserver：zookeeper session timeout+split time+assignment/replay time

过程示例

Hbase:meta表中的数据：

psn_region1 endkey:rk01

psn_region2 startkey:’rk101’ ek:’rk102’ -- >regionserver3

client->zks,获取到hbase:meta表所在的regionserver
client->regionserver ,获取rk101对应的region： psn- region2,从psn-region2中获取它所在的regionserver：regionserver3
client->regionserver3:从regionserver3服务器中找到对应的psn-region2并获取数据。如果在获取的途中regionserver3down了， Master重新为psn-region2赋值,比如重新赋值到regionserver2,client重新请求regionserver2.
