ODrive0.5.1程序分析1----相电阻和相电感测量

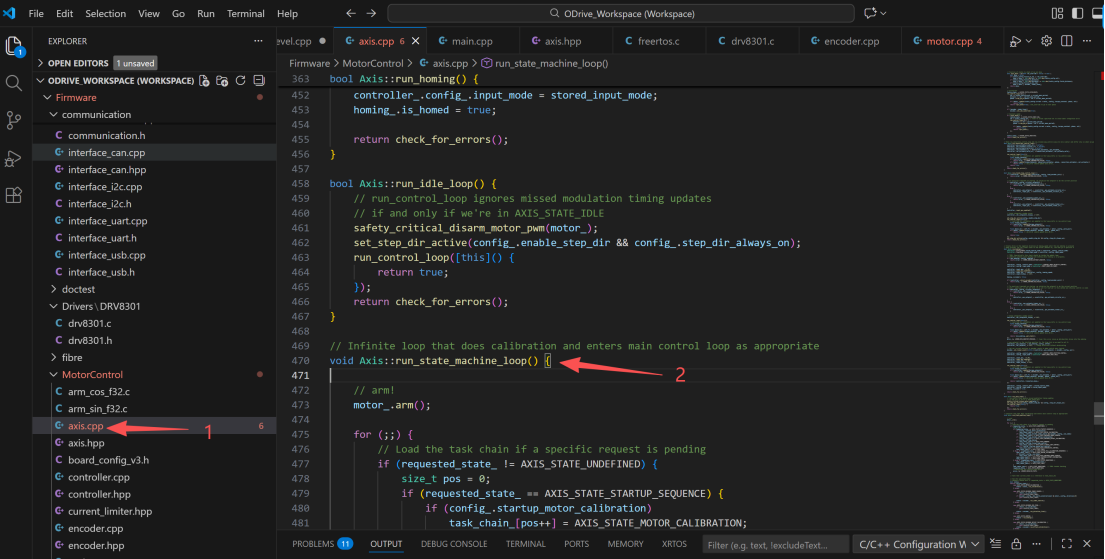

1、入口函数所在的文件为axis.cpp
2、电机相电阻和相电感测量的入口函数为void Axis::run_state_machine_loop()

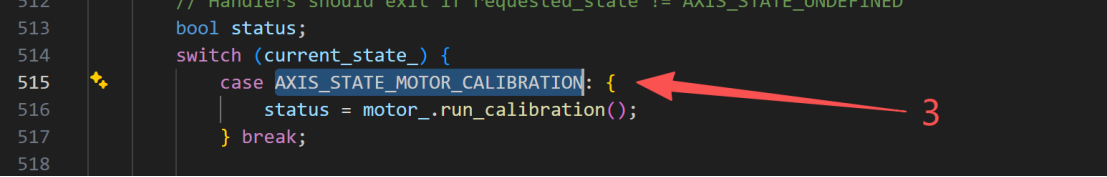

3、当current_state_的状态为AXIS_STATE_MOTOR_CALIBRATION时运行测量相电阻和相电感的函数motor_.run_calibration()

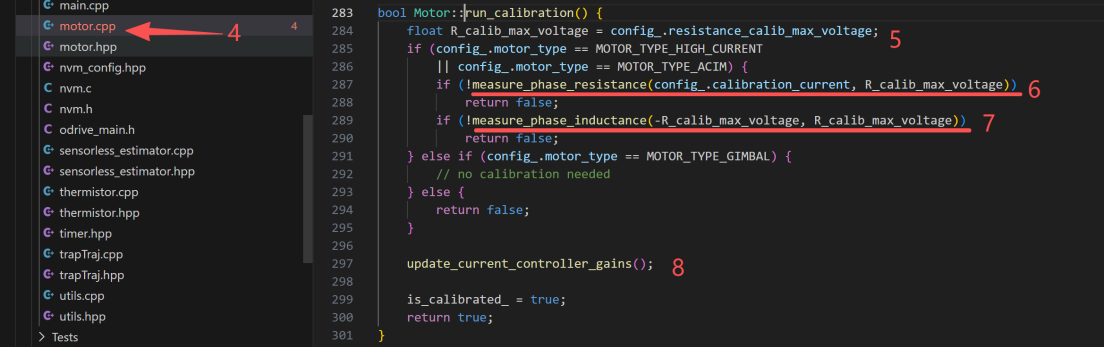

4、motor_.run_calibration()所在位置为motor.cpp
5、config_.resistance_calib_max_voltage通过外部odrivetool进行配置，配置方法为：
odrv0.axis0.motor.config.calibration_current = 10 (仅为示意，具体参数根据具体电机进行调整)
odrv0.axis0.motor.config.resistance_calib_max_voltage = 5 (仅为示意，具体参数根据具体电机进行调整)
6、相电阻测量函数，输入的两个参数都是通过外部odrivetool进行配置输入
7、相电感测量函数，当电机类型设置为MOTOR_TYPE_HIGH_CURRENT(大电流电机)或MOTOR_TYPE_ACIM（感应电机）时，进行电机电阻测量和电感测量
8、根据上面测量的电阻和电感更新电流环控制器的PI参数。
在这个主要的两个函数就是：
measure_phase_resistance(config_.calibration_current, R_calib_max_voltage)
measure_phase_inductance(-R_calib_max_voltage, R_calib_max_voltage)
接下来就一个一个进行分析：
一、measure_phase_resistance()：

measure_phase_resistance()函数在motor.cpp文件中
kI：内部 PI 控制器的积分增益，单位是 (V/s)/A，用于让测试电流快速稳定到目标值。
num_test_cycles：根据测试周期 CURRENT_MEAS_PERIOD，计算出要运行 3 秒需要的循环次数。

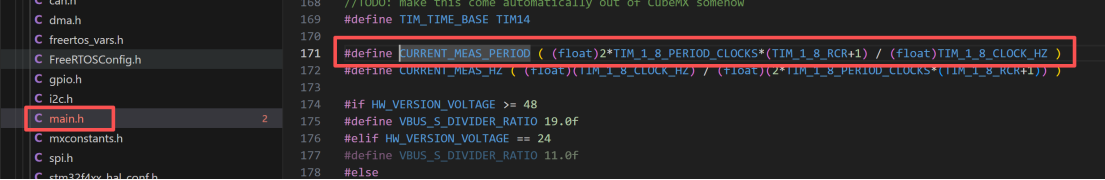

测量周期CURRENT_MEAS_PERIOD和SVPWM的频率有关，如下

test_voltage：输出到电机的测试电压，初始为 0
电流重构：
Ialpha = -(current_meas_.phB + current_meas_.phC)利用三相电流之和为零（基尔霍夫定律）的原理，从 B、C 相电流计算出 A 相电流（即 α 轴电流）。
积分控制调节电压：
test_voltage += (kI * current_meas_period) * (test_current - Ialpha)这是一个简单的积分控制器，通过误差（目标电流 - 实际电流）来累积调节输出电压，让实际电流稳定到目标测试电流。
此处current_meas_period=CURRENT_MEAS_PERIOD
电压保护：
如果输出电压超出 max_voltage 限制，会立即触发错误并终止测试，并设置相应的错误标志。
电压输出：
enqueue_voltage_timings(test_voltage, 0.0f)将计算出的测试电压输出到 A 相（α 轴），β 轴电压设为 0，确保电流只在 A 相流动。
循环终止条件：
当循环次数达到 num_test_cycles（即运行满 3 秒）后，自动退出控制循环。

当测试电流稳定后，此时的电压 test_voltage 与电流 test_current 的比值就是相电阻 R=V/I。
计算出的电阻值会被保存到 config_.phase_resistance 中，供电流控制器等其他模块使用。
二、measure_phase_inductance()：

measure_phase_inductance()函数在motor.cpp文件中
电感测量的原理就是通过交替施加高低两种电压，采集电流变化来计算电感值。
test_voltages[2]：存储两种测试电压，一个低电压，一个高电压，用来产生电流变化。
Ialphas[2]：用来累加两种电压下的 A 相电流（α 轴电流）。
num_cycles = 5000：每种电压持续运行的循环次数，总共会运行 5000 × 2 次循环。
交替切换高低电压：
int i = t & 1; 用位运算实现 i 在 0 和 1 之间交替切换，让系统轮流输出低电压和高电压。
累积 A 相电流：
Ialphas[i] += -current_meas_.phB - current_meas_.phC;
和之前一样，利用 I_A = -(I_B + I_C) 计算 A 相电流，并把对应电压下的电流值累积起来。
输出测试电压：
enqueue_voltage_timings(test_voltages[i], 0.0f)
将当前交替的电压输出到 A 相（α 轴），β 轴电压设为 0，确保电流只在 A 相流动。
循环终止条件：
return ++t < (num_cycles << 1);
num_cycles << 1 等价于 num_cycles × 2，所以总循环次数是 10000 次，高低电压各运行 5000 次。
继续：

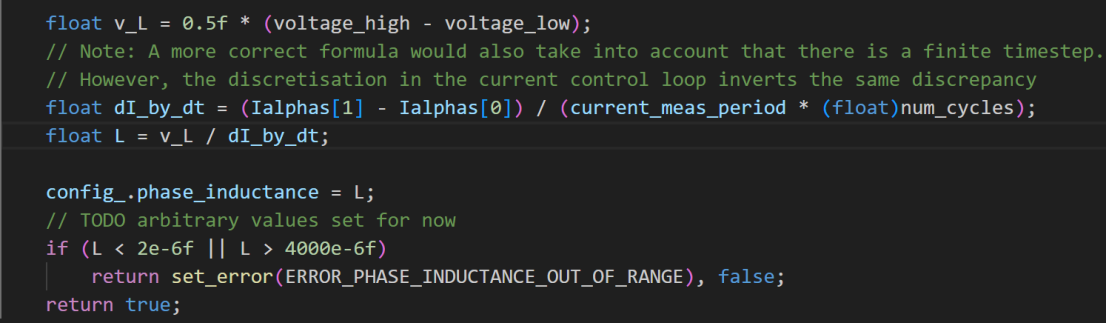

这里的 v_L 是电感两端的有效电压，因为测试中交替使用高低电压，所以用两者的差值除以 2，来近似得到电感上的平均电压降（忽略了电阻压降的影响）。
Ialphas[1] - Ialphas[0]：高电压下的总电流和低电压下的总电流之差。
current_meas_period * num_cycles：每种电压持续的总时间（单次周期 × 循环次数）。
(Ialphas[1] - Ialphas[0]) / (current_meas_period * (float)num_cycles)这个式子就是在计算电流随时间的变化率 ΔI/Δt。
根据电感的电压-电流关系 V=L*ΔI/Δt，计算对应的电感值，并将电感值放到config_.phase_inductance中使用。
