CNN 卷积神经网络：从直观理解到代码实践

CNN卷积神经网络详解

本文将先通过小猫照片识别的直观过程，搭配对应可视化图片，带你感受CNN从像素到物体识别的层层抽象逻辑，再系统讲解CNN的数学基础、工作流程、代码实现与可视化方法，从入门到中级全方位理解CNN。

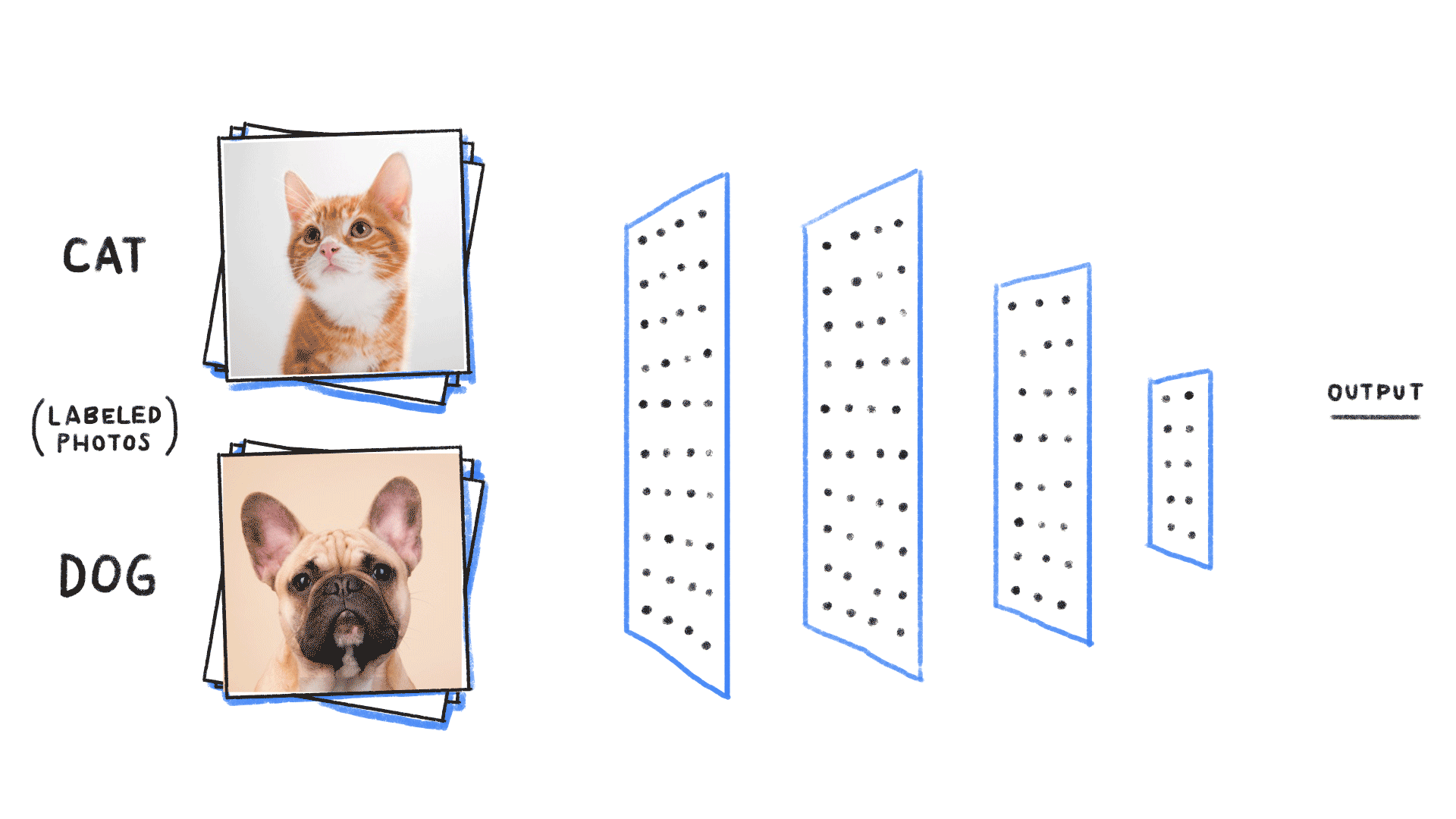

一、CNN直观理解：如何“看懂”一张小猫照片

CNN识别图像的核心是从像素→边缘→纹理→局部零件→整体物体的层层特征提取，这个过程和生物视觉皮层的工作逻辑高度相似，以下以小猫照片为例，拆解完整识别步骤并搭配核心可视化图。

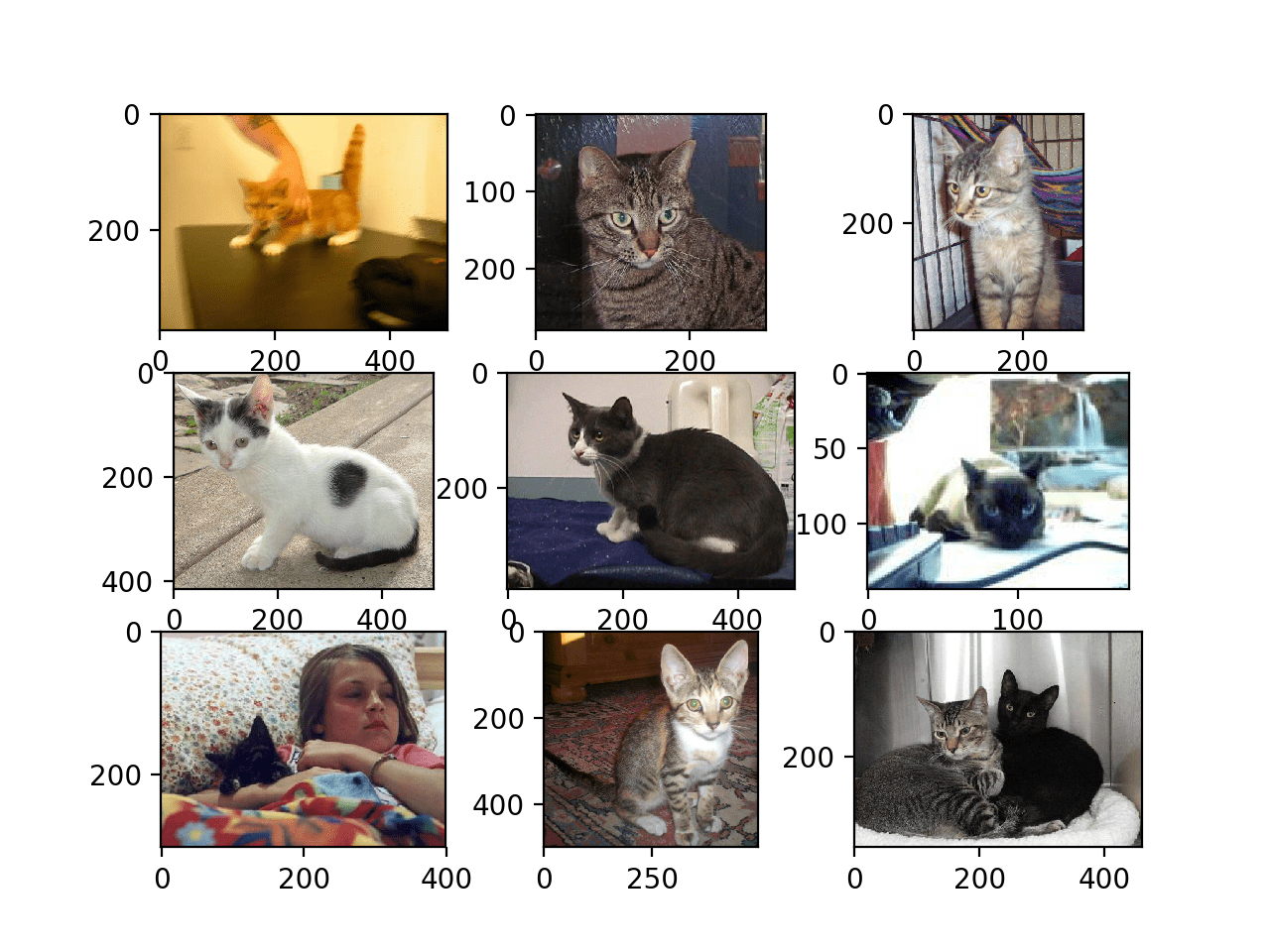

第一步：输入一张可爱的小猫照片

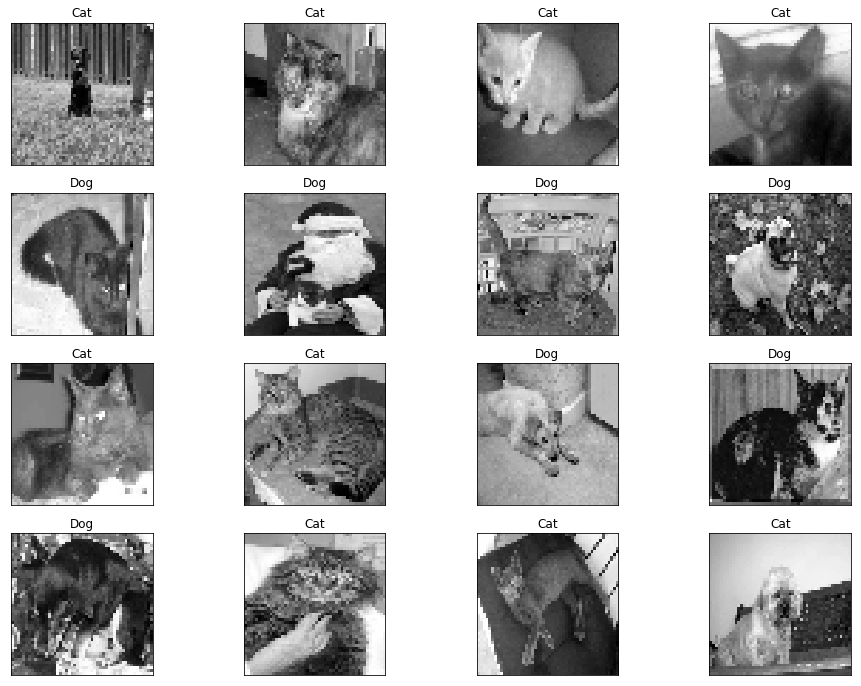

CNN的输入是像素网格，彩色照片为RGB三个通道的三维像素矩阵，输入的小猫照片会包含不同姿势、光照、背景的特征，是后续特征提取的原始数据。

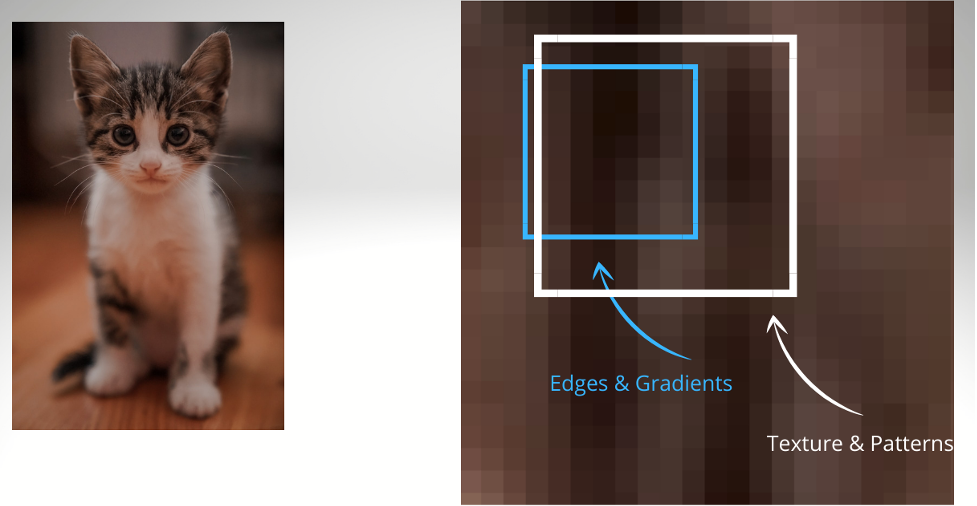

第二步：第一层卷积（浅层）——提取边缘、纹理、颜色变化

网络通过大量3×3的小卷积核滑动扫描像素矩阵，学习图像最基础的视觉特征：

• 基础线条：竖线、横线、斜线

• 基础纹理：毛发纹理

• 基础轮廓：耳朵轮廓、眼睛边界

浅层特征图中，激活后越亮的区域代表该位置匹配对应卷积核检测的特征，第一层、第二层会输出大量边缘和毛发方向的特征图。

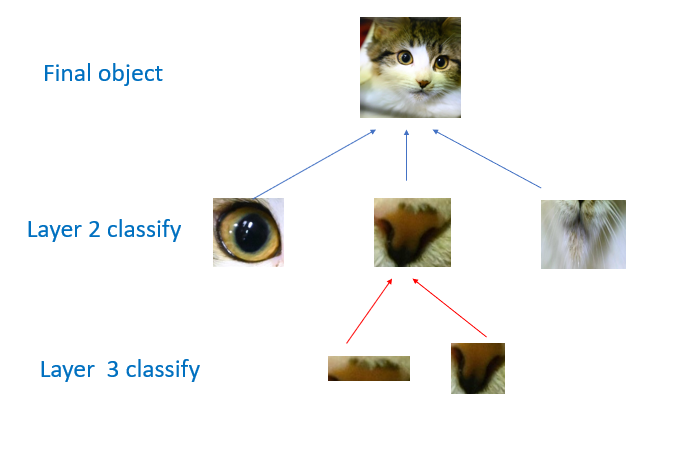

第三步：中层卷积（第2~4层）——组合出物体局部零件

中层卷积的每个核可同时识别前层的几十个特征，将基础特征组合成猫的局部零件，核心学习的特征包括：

• 圆圆的眼睛+反光

• 三角鼻子+阴影

• 胡须细线+毛发纹理

• 尖耳朵轮廓

中层特征图会越来越接近猫的局部零件，完成从基础特征到局部特征的抽象。

第四步：深层卷积（后续层）——识别物体整体特征

深层卷积的特征会变得非常抽象，部分卷积通道会专门对猫的整体特征响应（如猫脸整体、蹲着的猫、侧脸），即使小猫的光照、拍摄角度发生变化，对应特征区域仍会被激活。

从浅层到深层，CNN的通道数会越来越多，对图像的特征理解也会越来越精准。

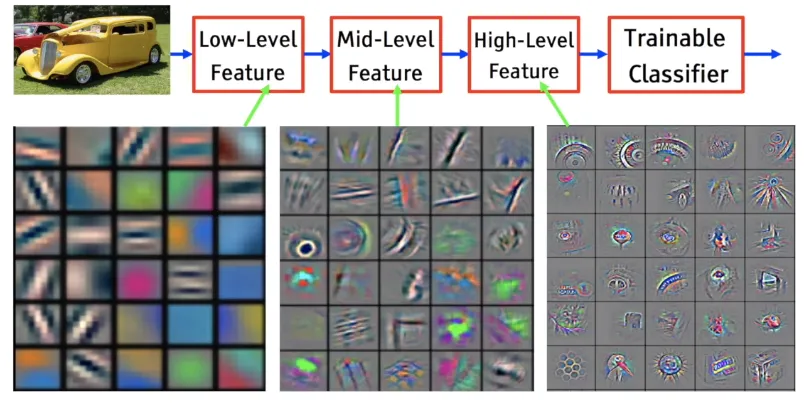

经典层次演化图（从边缘 → 纹理 → 零件）：

第五步：最后分类——输出“这是猫”的概率

将深层提取的所有高级特征拉平为一维向量后，传入全连接层，最终输出各类别的概率（如猫95%、狗3%、其他2%），完成图像分类。

CNN的这一特征提取过程和生物视觉皮层高度相似，猫的视觉皮层也是从简单细胞识别基础线条→复杂细胞识别组合特征→整体识别物体，层层构建视觉认知。

二、CNN系统学习笔记

本部分将从数据基础、核心运算、完整流程、代码实现、可视化、现代改进等维度，系统讲解CNN的数学基础与实操要点，搭配核心概念可视化图，适合入门到中级复习。

1. 图片在计算机里是什么？（基础数据结构）

图片的本质是规则的数字网格，CNN的核心是在这些数字上做矩阵运算，不同类型的图片对应不同维度的数组，核心格式如下：

• RGB彩色图：三维数组 $[高度H\times 宽度W\times 通道C=3]$ （R红、G绿、B蓝）

示例：一张32×32的猫图 = $[32,32,3]$ ，总像素 = $32\times 32\times 3=3072$ 个值

• 灰度图： $[H\times W\times 1]$ ，每个像素仅一个亮度值

• RGBA： $[H\times W\times 4]$ ，多一个Alpha通道（控制透明度）

像素值范围：整数0255（8位原始值）或浮点0.01.0（归一化后）。

图片预处理常见步骤

1. Resize：统一图片到固定大小（如ImageNet数据集常用224×224）

2. 归一化：减均值除方差（如ImageNet均值 $[0.485,0.456,0.406]$ ）

3. 数据增强：随机翻转、裁剪、亮度调整（防止模型过拟合）

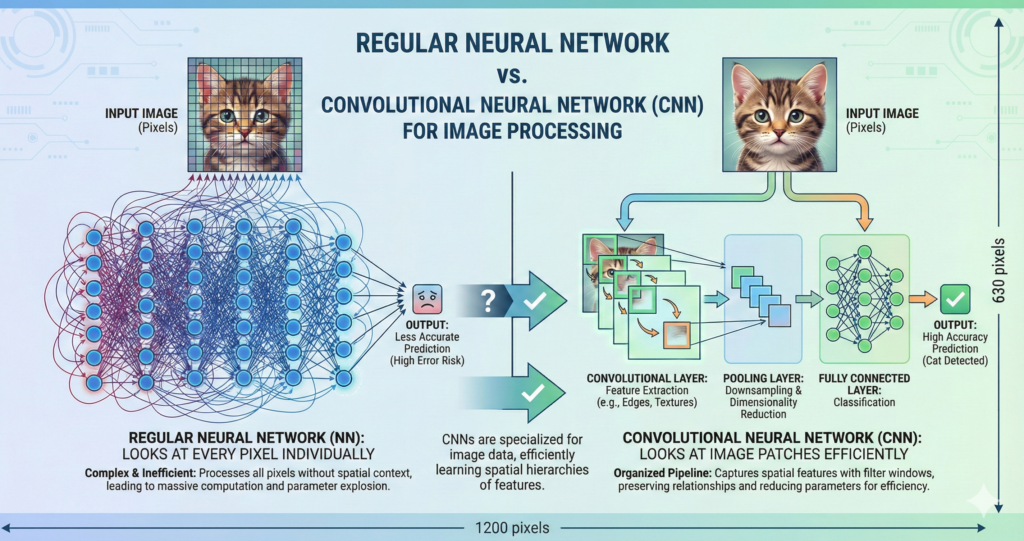

常见问题：为什么不直接用全连接网络识别图片？

图片的空间相关性强，全连接网络会将像素拉平为一维向量，丢失位置信息；同时参数会爆炸式增长（如224×224×3的图片输入全连接层，会产生上亿参数），训练效率极低。

2. 卷积核（Kernel/Filter）是什么？怎么“检测”特征？（核心运算细节）

卷积核是CNN特征提取的核心，本质是小矩阵，通过滑动扫描与像素矩阵做卷积运算，实现特征检测。

卷积核结构

通常为奇数边长（3×3、5×5、7×7），深度与输入图像的通道数一致；

示例：RGB彩色图输入 → 卷积核 = $3\times 3\times 3$ （27个参数 + 1个偏置bias）。

特征检测过程（卷积运算）

1. 滑动窗口：卷积核从图像左上角开始，覆盖输入的 $3\times 3\times C$ 区域；

2. 计算匹配度：逐元素乘积求和 + bias → 输出一个标量（值越大代表特征匹配度越高）；

公式： $output[i,j]=\sum (input[i+m,j+n,c]\ast kernel[m,n,c])+bias$ （ $m,n=02，c=0\sim C-1$ ）

1. 滑动步长：按步长stride=s（默认1）向右/向下滑动s个像素；

2. 通道输出：1个卷积核对应输出1张特征图，K个卷积核对应输出K通道特征图。

核心特性：权值共享

同一个卷积核扫描整张图片，仅用一组参数即可检测全图的同一特征，既减少参数数量，又实现平移不变性（物体在图片中位置变化，仍能被识别）。

浅层常见卷积核效果示例

核类型	3×3示例	检测的特征
垂直边缘	[[-1,0,1],[-1,0,1],[-1,0,1]]	图像中左暗右亮的垂直边缘变化
水平边缘	[[-1,-1,-1],[0,0,0],[1,1,1]]	图像中上暗下亮的水平边缘变化
均值模糊	[[1,1,1],[1,1,1],[1,1,1]]/9	平滑图像、去除噪声

卷积核的训练与常见问题

• 训练方式：核参数初始随机化，通过反向传播+梯度下降不断更新；

• 核大小的影响：小核（3×3）捕捉局部细节，计算速度快；大核（7×7）拥有全局视野，但参数数量多，计算成本高。

3. Padding（填充）怎么确定？（控制输出尺寸）

Padding是在图像边缘补充像素，核心目的是避免边缘特征丢失、控制卷积后特征图的尺寸。

输出尺寸公式

$O=\lfloor (I+2p-k)/s\rfloor +1$

其中： $I$ =输入尺寸， $k$ =卷积核大小， $s$ =步长， $p$ =padding填充数， $\lfloor \cdot \rfloor$ 为向下取整。

常用Padding方式

1. Same Padding（等尺寸填充）：卷积后特征图尺寸与输入一致，当 $s=1$ 时， $p=(k-1)//2$ ；

示例：3×3卷积核 → $p=1$ ；5×5卷积核 → $p=2$

1. Valid Padding： $p=0$ ，无填充，卷积后特征图尺寸会缩小。

2. 降采样填充： $s=2，p=1$ → 卷积后尺寸 $O\approx I/2$ （常见在池化层前）

框架实现

PyTorch/TensorFlow中可直接指定：

• padding='same'：自动计算填充数，保持尺寸不变；

• padding='valid'：无填充，等价于 $p=0$ ；

• 手动指定：如padding=1（直接设置填充数）。

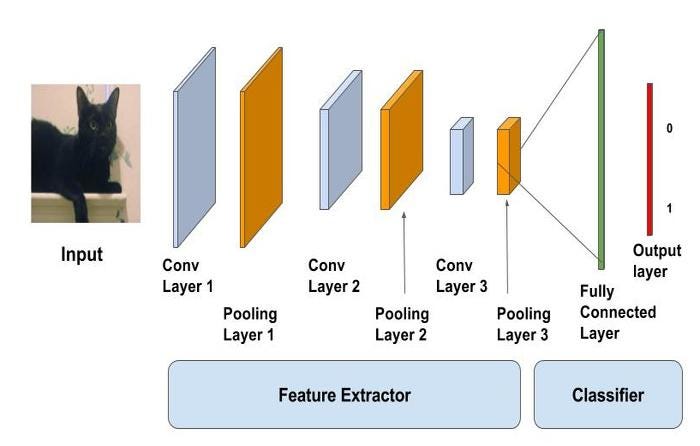

4. CNN完整工作流程（以图像分类为例，结合数学）

CNN的整体架构分为**特征提取（卷积+激活+池化）和分类（全连接层）**两部分，层层重复后通过全连接层输出分类概率，完整步骤如下：

1. 输入层：输入格式为 $[B,C,H,W]$ （ $B$ =batch size批次大小，通常64~256）；

2. 卷积层+激活函数：执行卷积运算后，通过ReLU激活增加非线性， $ReLU:f(x)=max(0,x)$ （抑制负信号，让模型学习复杂特征）；

3. 池化层：降维并保留强特征，最常用Max Pool（最大池化）（2x2取最大，步长s=2），公式： $output[i,j]=max(input[2i:2i+2,2j:2j+2])$ ；

其他池化方式：Avg Pool（平均池化）、Global Avg Pool（整张图平均为1×1）；

1. 多层重复：重复“卷积-激活-池化”，通道数逐渐增加（64→512），空间尺寸逐渐缩小（224→7）；

示例（VGG-16）：5组“卷积+池化”，共16层卷积；

1. Flatten拉平：将三维特征图 $[C,H,W]$ 拉平为一维向量 $[C\times H\times W]$ ；

2. 全连接层（FC）：通过线性运算 $y=Wx+b$ 学习特征与类别的映射；

3. 输出层：通过Softmax函数将全连接层输出转换为概率，公式： $P(i)=exp(y_i)/{\sum }_{j}exp(y_j)$ 。

训练优化

• 损失函数：多分类任务用CrossEntropyLoss（交叉熵损失）；

• 优化器：常用Adam；

• 核心逻辑：通过反向传播更新卷积核、全连接层的所有参数，最小化损失函数。

经典示例（MNIST 28x28灰度手写数字识别）

$Conv1(1\to 32)\to ReLU\to Pool\to [32,14,14]$

$Conv2(32\to 64)\to ReLU\to Pool\to [64,7,7]$

$Flatten(3136)\to FC(128)\to FC(10)\to Softmax$

常见问题：如何解决过拟合？

使用Dropout、数据增强、早停（Early Stopping）等方法。

5. 为什么通道数越深越多？（表达能力分析）

CNN的通道数随层数增加呈指数级增长（如32→64→128→512），核心原因是深层需要组合更多前层特征，实现更复杂的模式识别。

• 浅层：仅能提取边缘、颜色等基础特征（几十种），因此通道数少（32~64）；

• 深层：输入为上层的抽象特征图，每个卷积核可组合前层所有通道的特征，复杂模式的数量指数级增长；

• 更多通道可覆盖特征的多样变体（如不同光照、角度的猫眼、猫脸）。

数学视角：感受野增大

感受野指卷积核能覆盖的原始图像区域，层数越深，感受野越大：

• 层1卷积核3×3 → 感受野3×3；

• 层2卷积核3×3 → 有效感受野5×5；

• 深层卷积的感受野可覆盖整张图片，实现整体特征识别。

权衡与优化

通道数越多，模型表达能力越强，但参数和计算量会急剧增加；现代CNN用1×1卷积实现降维，平衡通道数与计算成本。

6. PyTorch简单CNN代码要点（MNIST手写数字，完整训练+可视化）

基于PyTorch实现MNIST手写数字识别，包含模型定义、训练核心逻辑，实现98%+的准确率，配套代码运行流程示意图。

环境准备

安装依赖：torch、torchvision

模型定义代码

import torch
import torch.nn as nn
import torch.nn.functional as F

class SimpleCNN(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv2d(1, 32, 3, padding=1)  # 输入通道1，输出32通道
        self.conv2 = nn.Conv2d(32, 64, 3, padding=1) # 输入32通道，输出64通道
        self.pool = nn.MaxPool2d(2, 2) # 2×2最大池化，步长2
        self.fc1 = nn.Linear(64*7*7, 128) # 全连接层1
        self.fc2 = nn.Linear(128, 10)    # 全连接层2，输出10类（0-9）

    def forward(self, x): # x=[B,1,28,28]
        x = F.relu(self.conv1(x))        # [B,32,28,28]
        x = self.pool(x)                 # [B,32,14,14]
        x = F.relu(self.conv2(x))        # [B,64,14,14]
        x = self.pool(x)                 # [B,64,7,7]
        x = x.view(-1, 64*7*7)           # 拉平为一维向量 [B,3136]
        x = F.relu(self.fc1(x))          # [B,128]
        x = self.fc2(x)                  # [B,10]
        return x

训练核心要点

1. 优化器：Adam（学习率 $lr=0.001$ ）；

2. 损失函数：CrossEntropyLoss；

3. 训练轮数：5 epochs；

4. 数据加载：MNIST数据集，batch_size=64，做归一化预处理；

5. 准确率：训练后可达98%+。

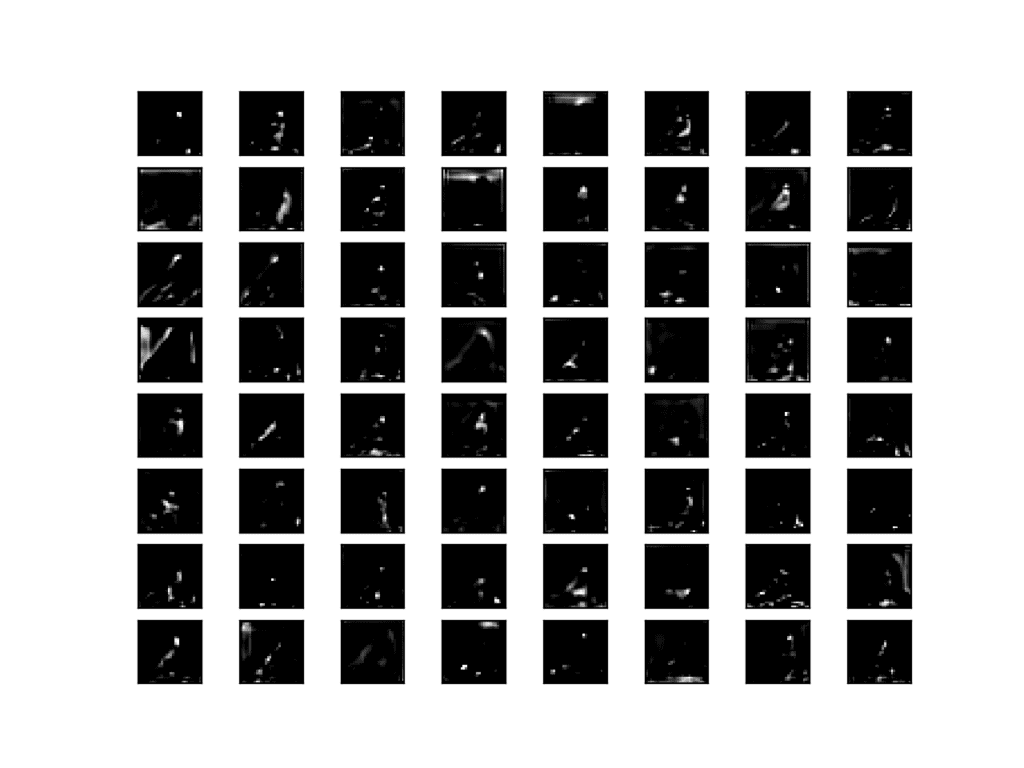

7. 可视化卷积层特征图（直观验证抽象过程）

通过Hook函数捕获CNN中间层的输出，实现特征图可视化，直观观察CNN的特征提取过程，这是验证CNN工作逻辑的核心方法。

核心方法：Hook函数捕获激活值

activation = {}
def get_activation (name):
    def hook(model, input, output):
        activation [name] = output.detach()
    return hook

# 注册Hook，捕获conv1层的激活值
model.conv1.register_forward_hook(get_activation('conv1'))
# 前向传播一张图片
output = model(img)
# 提取特征图并转换为numpy数组
feat_conv1 = activation['conv1'].cpu().numpy() # [32,28,28]

绘图与观察

1. 绘图：用plt.imshow绘制每个通道的特征图，推荐cmap='viridis'；

2. 特征规律：

   • Conv1（浅层）：对边缘、方向敏感，效果类似Sobel滤波器，激活密集；

   • Conv2（中层）：识别抽象模式（如笔画交叉、数字形状）；

   • 深层：激活稀疏，仅对特定模式响应。

进阶可视化

1. 卷积核权重可视化：plt.imshow(model.conv1.weight.data[0])，观察卷积核的数值分布；

2. Grad-CAM热图：可视化模型分类的决策依据，看模型关注图像的哪些区域。

常见问题：为什么有些通道是黑屏？

CNN的通道有分工，黑屏的通道代表对当前输入图像的特征不敏感，未被激活。

8. 现代CNN改进点（从经典到前沿）

CNN从1998年的LeNet发展至今，网络结构不断优化，从“浅层堆叠”到“深度残差”“多核并行”，以下为经典网络与现代改进方向，搭配网络架构对比图。

经典CNN网络

1. LeNet（1998）：5层网络，专为手写数字识别设计，CNN的开山之作；

2. AlexNet（2012）：8层网络，ImageNet竞赛冠军；首次引入ReLU、Dropout，开启深度学习时代；

3. VGG（2014）：16/19层网络，核心是3×3卷积核的堆叠，结构简洁，泛化能力强。

现代CNN核心改进

1. ResNet（残差网络）：引入残差连接 $x+F(x)$ ，解决深层网络的梯度消失问题，可实现152层甚至更深的网络；

2. Inception：多核并行（1×1、3×3、5×5卷积核同时提取特征）+1×1卷积降维，兼顾局部与全局特征；

3. EfficientNet：平衡网络的深度、宽度、分辨率，在手机端等低算力设备上实现高效推理。

跨架构融合：Transformer-based

ViT（视觉Transformer）用自注意力机制取代卷积，在大数据集上表现更优，但CNN因计算效率高，仍在工业界占主流。

应用扩展

CNN不仅用于图像分类，还被广泛应用于：

• 目标检测：YOLO、Faster R-CNN；

• 图像分割：U-Net、Mask R-CNN；

• 图像生成：GAN（生成对抗网络）。

9. 快速记忆口诀+常见陷阱

快速记忆口诀

卷积找局部，通道增复杂；

池化降尺寸，激活加非线；

层层抽象物，拉平全连接；

Softmax判概率，反传调参数。

常见陷阱（避坑指南）

1. 忘记设置Padding → 卷积后尺寸持续缩小，边缘特征丢失，甚至后续层维度不匹配；

2. 通道数不随层数增加 → 模型表达能力浅薄，无法学习复杂特征；

3. 无ReLU等激活函数 → 整个网络为线性模型，无法学习非线性特征；

4. 训练速度慢 → 未使用GPU、未加BatchNorm层；

5. 分类准确率低 → 检查数据预处理是否规范、学习率是否合适（推荐0.001-0.0001）。
