【实战】ThingsBoard 通过 MQTT RPC 控制继电器设备（完整教程）

1. 任务说明

本文基于 ThingsBoard 物联网平台，通过 MQTT RPC（远程过程调用） 实现对继电器设备的远程控制。
核心目标是解决物联网设备控制的核心问题：如何让平台精准控制设备，并确认设备的执行结果，同时理清以下关键疑问：

• 什么是 RPC？为什么控制类场景必须用 RPC 而非普通属性设置？
• RPC 与传统属性设置的本质区别是什么？
• ThingsBoard 中 RPC 的请求/返回格式如何设计？如何利用平台的灵活性适配自定义返回值？
• setValue 的返回值平台是否解析？如何判定指令执行成功？

---

2. 知识储备

2.1 什么是 RPC，为什么要使用 RPC

RPC（Remote Procedure Call）即远程过程调用，核心是：平台像调用本地函数一样，远程执行设备上的方法，并获取执行结果。

在继电器控制场景中，RPC 是最优选择，核心原因是：

RPC 能在应用层确认请求是否被设备真正执行，而非仅确认 MQTT 数据传输层是否送达。

具体优势：

• 双向交互：平台下发指令 → 设备执行 → 返回结果，形成完整闭环；
• 结果可追溯：明确知道设备「是否收到指令、是否执行成功、执行后状态」；
• 实时性强：请求-响应模式确保指令即时生效，适配继电器这类需要精准控制的场景；
• 可靠性高：基于 MQTT QoS=1 保障指令不丢失，应用层异常可直接返回失败原因。

2.2 RPC 方式和属性设置方式的核心区别

很多新手会疑惑：“既然属性也能下发参数，为什么还要用 RPC？” 用一句话总结：

平台下发属性是「我发了，你看着办」；RPC 是「我发指令，你必须告诉我做没做、做成什么样」。

对比维度	RPC 远程调用	属性设置（客户端属性）
交互模式	双向：请求 → 响应	单向：平台下发，无强制响应
结果确认	应用层明确返回执行结果（成功/失败/状态）	仅确认数据传输送达，不保证设备执行
实时性	即时响应，控制类场景首选	依赖设备主动同步，实时性差
适用场景	继电器开关、电机启停、阀门控制	配置参数、固件版本、设备描述

对继电器这类需要精准控制、必须确认开关状态的设备，RPC能在应用层保障执行的确定性，而非仅停留在MQTT传输层的送达确认，因此是更合理的方案。

2.3 RPC 请求与返回数据格式

2.3.1 获取状态（getValue）

下面是我实际运行时的日志，可以清晰看到完整格式：

2026-03-01 22:23:06,467 - INFO -    ├─ 请求主题：v1/devices/me/rpc/request/93
2026-03-01 22:23:06,467 - INFO -    ├─ 请求ID：93
2026-03-01 22:23:06,467 - INFO -    └─ 请求内容：{"method":"getValue","params":null}
2026-03-01 22:23:06,467 - INFO - 📤 回复getValue -> 继电器1状态：True
2026-03-01 22:23:06,467 - INFO - 📤 准备回复RPC请求：
2026-03-01 22:23:06,467 - INFO -    ├─ 返回主题：v1/devices/me/rpc/response/93
2026-03-01 22:23:06,468 - INFO -    └─ 返回内容：true

• 请求主题：v1/devices/me/rpc/request/{请求ID}
• 请求内容：固定 JSON 结构，method 为方法名，params 为参数
• 返回主题：v1/devices/me/rpc/response/{请求ID}（必须和请求 ID 对应）
• 返回内容：本例直接返回 true/false，无 JSON 封装（匹配平台默认解析函数）

2.3.2 控制状态（setValue）

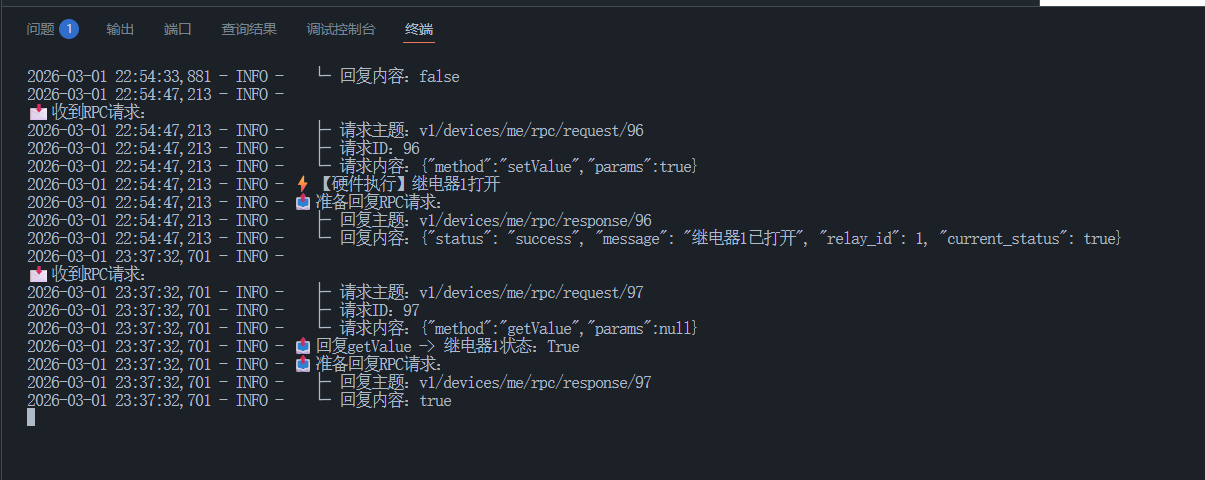

报文内容：

📩 收到RPC请求：
2026-03-01 22:54:47,213 - INFO -    ├─ 请求主题：v1/devices/me/rpc/request/96
2026-03-01 22:54:47,213 - INFO -    ├─ 请求ID：96
2026-03-01 22:54:47,213 - INFO -    └─ 请求内容：{"method":"setValue","params":true}
2026-03-01 22:54:47,213 - INFO - ⚡ 【硬件执行】继电器1打开
2026-03-01 22:54:47,213 - INFO - 📤 准备回复RPC请求：
2026-03-01 22:54:47,213 - INFO -    ├─ 回复主题：v1/devices/me/rpc/response/96
2026-03-01 22:54:47,213 - INFO -    └─ 回复内容：{"status": "success", "message": "继电器1已打开", "relay_id": 1, "current_status": true}

• 这里是转换值函数，非解析返回值：将开关状态（true/false）转为下发给设备的 params: true；

• 平台下发的请求格式：

  {"method":"setValue","params":true}


• 设备返回的响应格式（JSON，仅用于调试/日志）：

  {"status": "success", "message": "继电器1已打开", "relay_id": 1, "current_status": true}


2.3.3 核心关键点：平台对 setValue 的判定逻辑 （有点奇葩）

新手必看：平台不解析 setValue 返回的 JSON 内容，仅通过以下两点判定指令是否成功：

1. 响应时效性：是否在超时时间（默认500ms）内收到响应；
2. 响应主题合法性：返回主题的 request_id 与请求完全一致。

只要满足以上两点，哪怕返回空字符串、错误JSON、乱码，平台都判定 setValue 成功；仅“超时未响应”或“request_id 不匹配”才判定失败。

• getValue 返回值：用于驱动开关组件显示，格式需与解析函数匹配；
• setValue 返回值：仅用于开发者调试/日志，开关组件不解析，状态更新依赖后续 getValue 请求。

---

3. 任务实施

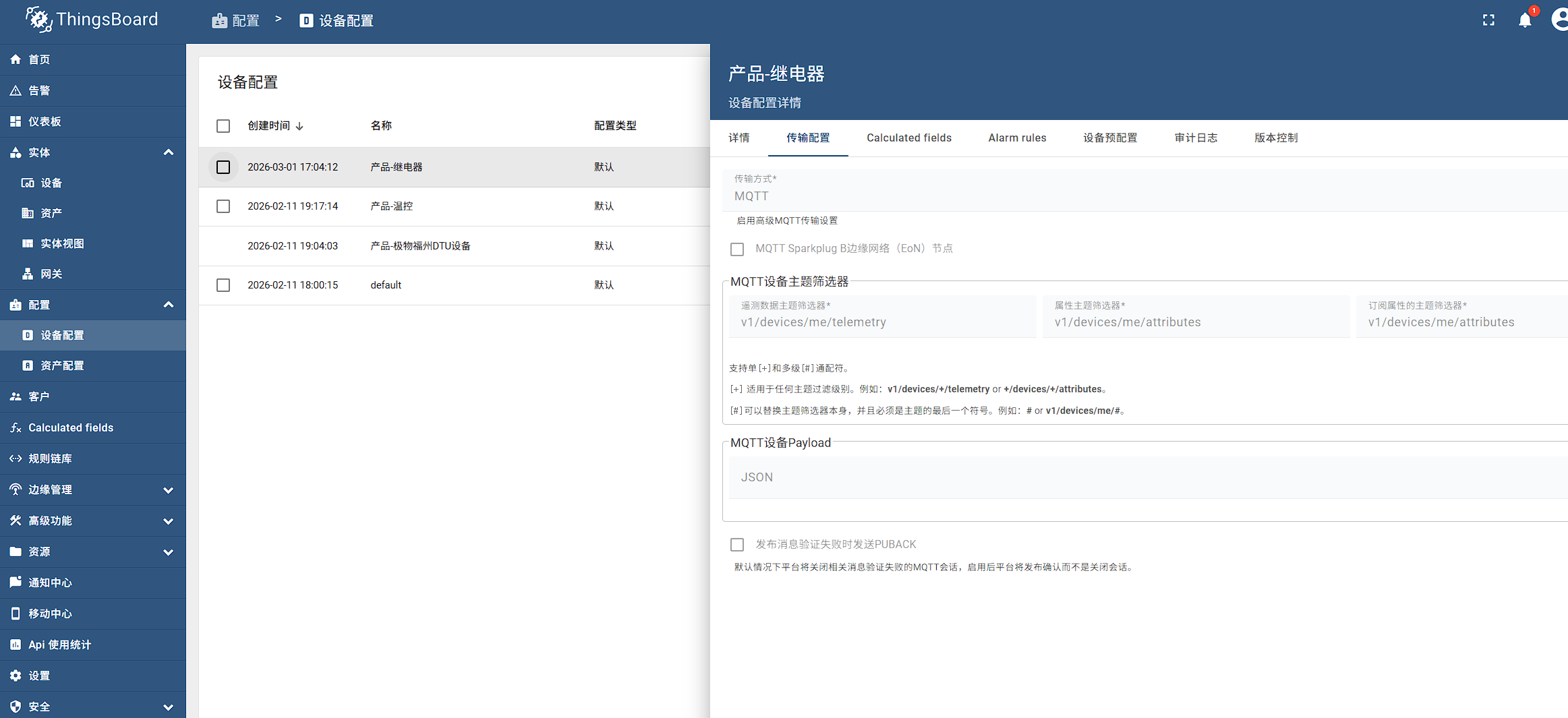

3.1 创建继电器产品

• 无需提前配置属性，产品仅用于设备归类；
• 设备的“可控制属性”由后续仪表盘开关组件定义。

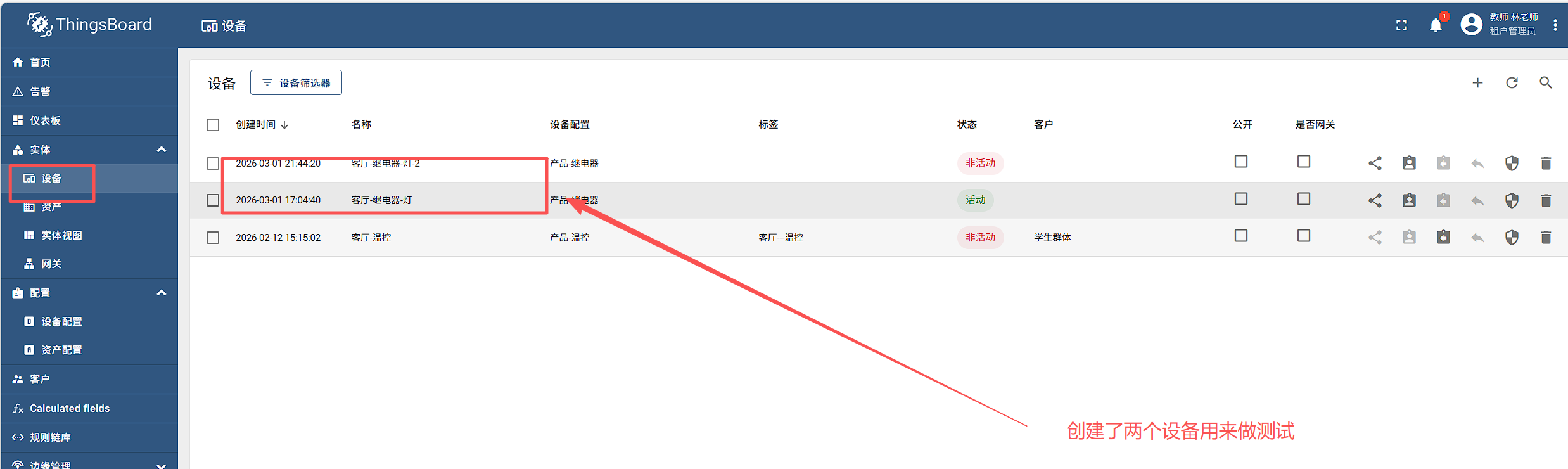

3.2 创建继电器设备

• 新建设备并归属到继电器产品；
• 记录设备访问令牌（代码认证用）。

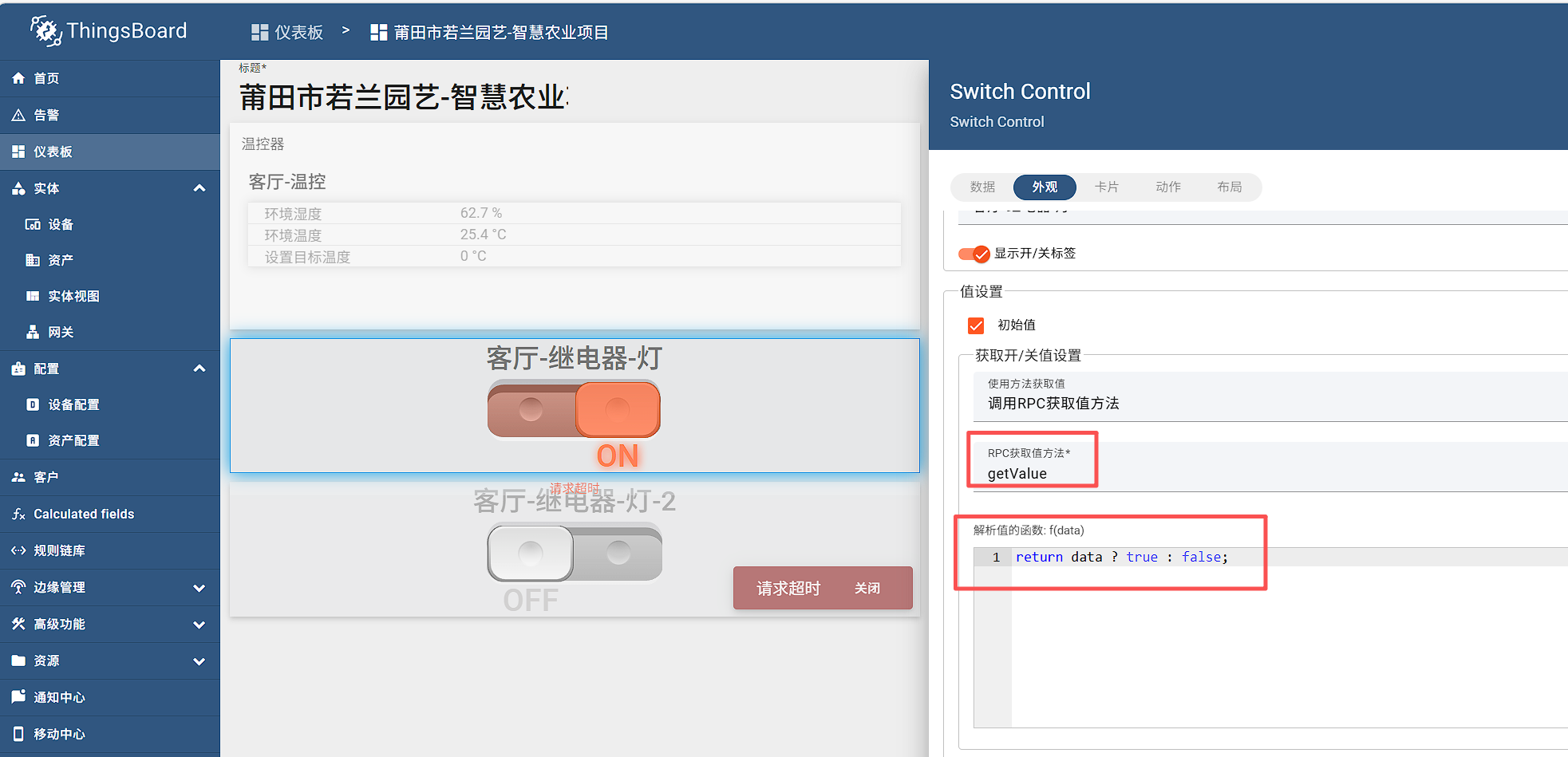

3.3 添加设备到仪表盘

这是 RPC 控制的核心步骤，只有绑定开关组件才能下发 RPC 指令：

1. 新建仪表盘，添加“开关控件（Switch）”；
2. 配置控件数据源为目标继电器设备；
3. 设置 RPC 方法：
   • 查询状态：getValue
   • 下发控制：setValue
4. 保持解析/转换函数默认配置：
   • 解析值函数：return data;（解析 getValue 布尔值）
   • 转换值函数：return value;（转换开关状态为 params）

保存后即可在仪表盘控制继电器。

---

4. 客户端代码

import json
import logging
import time
import threading
from paho.mqtt import client as mqtt_client
from paho.mqtt.client import MQTTv311

# ===================== 继电器设备核心配置 ======================
MQTT_BROKER = "192.168.111.53"
MQTT_PORT = 2883
MQTT_USERNAME = "p78RQ9DiwYhXiU8ULlOW"  # 继电器设备访问令牌
MQTT_PASSWORD = ""
CLIENT_ID = "python-mqtt-relay-client"  # 继电器专属ClientID

# MQTT主题配置（仅保留核心）
RPC_REQUEST_SUB_TOPIC = "v1/devices/me/rpc/request/+"  # 订阅平台RPC请求
RPC_RESPONSE_PUB_TOPIC = "v1/devices/me/rpc/response/"  # 发布RPC响应
TELEMETRY_PUB_TOPIC = "v1/devices/me/telemetry"        # 上报继电器状态

# 继电器全局状态（1号继电器，False=关，True=开）
RELAY_STATUS = {
    1: False
}

# 全局定时器（周期性上报继电器状态）
report_timer = None
REPORT_INTERVAL = 10  # 上报间隔（秒）

# 日志配置
logging.basicConfig(
    level=logging.INFO, format="%(asctime)s - %(levelname)s - %(message)s"
)
logger = logging.getLogger("Relay-RPC-Client")


def connect_mqtt() -> mqtt_client.Client:
    """建立MQTT连接（适配继电器设备）"""
    reconnect_count = 0

    def on_connect(client, userdata, flags, rc, properties=None):
        nonlocal reconnect_count
        reconnect_count = 0
        rc_msg = {
            0: "连接成功",
            1: "协议版本错误",
            2: "客户端ID非法",
            3: "服务器不可用",
            4: "用户名/密码错误",
            5: "未授权",
        }
        if rc == 0:
            logger.info(f"✅ MQTT 3.1.1 连接成功（{MQTT_BROKER}:{MQTT_PORT}）")
            # 打印所有核心主题配置
            logger.info("📋 核心MQTT主题配置：")
            logger.info(f"   ├─ RPC请求订阅主题：{RPC_REQUEST_SUB_TOPIC}")
            logger.info(f"   ├─ RPC响应发布主题（前缀）：{RPC_RESPONSE_PUB_TOPIC}")
            logger.info(f"   └─ 继电器状态上报主题：{TELEMETRY_PUB_TOPIC}")
            # 连接成功后订阅RPC请求
            subscribe_rpc(client)
            # 启动继电器状态周期性上报
            start_report_timer(client)
            # 上报初始状态
            publish_relay_status(client)
        else:
            logger.error(f"❌ 连接失败（rc={rc}）：{rc_msg.get(rc, '未知错误')}")

    def on_disconnect(client, userdata, rc, properties=None):
        nonlocal reconnect_count
        reconnect_count += 1
        if rc == 0:
            logger.info("🔌 主动断开连接")
        else:
            disconnect_msg = {
                1: "协议错误",
                2: "客户端ID重复",
                3: "服务器不可用",
                4: "用户名密码错误",
                5: "未授权",
                128: "订阅越权",
            }
            logger.warning(
                f"⚠️  被动断开（rc={rc}）：{disconnect_msg.get(rc, '服务器主动断开')}，第{reconnect_count}次重连..."
            )
            time.sleep(min(reconnect_count * 2, 10))

    client = mqtt_client.Client(
        client_id=CLIENT_ID,
        callback_api_version=mqtt_client.CallbackAPIVersion.VERSION1,
        protocol=MQTTv311,
    )
    client.username_pw_set(MQTT_USERNAME, MQTT_PASSWORD)
    client.on_connect = on_connect
    client.on_disconnect = on_disconnect
    client.auto_reconnect = True
    client.reconnect_delay_set(min_delay=2, max_delay=10)

    try:
        client.connect(MQTT_BROKER, MQTT_PORT, keepalive=60)
    except Exception as e:
        logger.error(f"❌ TCP连接失败：{str(e)}")
        raise
    return client


def control_relay(relay_id: int, is_on: bool) -> dict:
    """
    继电器控制核心函数（适配平台布尔值参数）
    :param relay_id: 继电器编号
    :param is_on: True=打开，False=关闭
    :return: 执行结果字典
    """
    global RELAY_STATUS
    # 参数校验
    if relay_id not in RELAY_STATUS:
        return {
            "status": "failed",
            "message": f"继电器{relay_id}不存在（仅支持：{list(RELAY_STATUS.keys())}）"
        }

    # 硬件控制逻辑（模拟，可替换为实际硬件控制）
    RELAY_STATUS[relay_id] = is_on
    action = "打开" if is_on else "关闭"
    result = {
        "status": "success",
        "message": f"继电器{relay_id}已{action}",
        "relay_id": relay_id,
        "current_status": is_on
    }
    logger.info(f"⚡ 【硬件执行】继电器{relay_id}{action}")

    return result


def on_rpc_request(client, userdata, msg):
    """处理平台下发的继电器RPC控制请求（适配setValue/getValue）"""
    # 提取RPC请求ID（回复必须携带）
    request_id = msg.topic.split("/")[-1]
    payload = msg.payload.decode("utf-8", errors="ignore")
    # 打印收到请求的完整主题和内容
    logger.info(f"\n📩 收到RPC请求：")
    logger.info(f"   ├─ 请求主题：{msg.topic}")
    logger.info(f"   ├─ 请求ID：{request_id}")
    logger.info(f"   └─ 请求内容：{payload}")

    try:
        rpc_request = json.loads(payload)
        method = rpc_request.get("method")
        params = rpc_request.get("params")  # 不再默认给字典，保留原始类型
        relay_id = 1  # 平台未传relay_id，固定控制1号继电器（可根据需求调整）

        # 处理平台的setValue/getValue方法
        if method == "setValue":
            # params是布尔值：True=开，False=关
            if not isinstance(params, bool):
                result = {"status": "failed", "message": "setValue参数必须是布尔值（true/false）"}
            else:
                result = control_relay(relay_id, params)
        elif method == "getValue":
            # getValue无参数，返回当前继电器状态（平台期望直接返回布尔值）
            current_status = RELAY_STATUS.get(relay_id, False)
            # 注意：平台可能期望直接返回布尔值，而非字典，这里兼容两种格式
            result = current_status
            logger.info(f"📤 回复getValue -> 继电器{relay_id}状态：{current_status}")
        else:
            result = {
                "status": "failed",
                "message": f"不支持的RPC方法：{method}，仅支持 setValue / getValue"
            }

        # 回复平台RPC请求（适配getValue直接返回布尔值的场景）
        response_topic = f"{RPC_RESPONSE_PUB_TOPIC}{request_id}"
        # 打印回复的主题
        logger.info(f"📤 准备回复RPC请求：")
        logger.info(f"   ├─ 回复主题：{response_topic}")
        # 如果是布尔值，直接转字符串；否则序列化JSON
        if isinstance(result, bool):
            payload = str(result).lower()  # 转小写：true/false
            logger.info(f"   └─ 回复内容：{payload}")
        else:
            payload = json.dumps(result, ensure_ascii=False)
            logger.info(f"   └─ 回复内容：{payload}")
        client.publish(response_topic, payload, qos=1)

    except json.JSONDecodeError:
        result = {"status": "failed", "message": "请求内容不是合法的JSON格式"}
        response_topic = f"{RPC_RESPONSE_PUB_TOPIC}{request_id}"
        logger.error(f"❌ RPC解析失败：")
        logger.error(f"   ├─ 请求主题：{msg.topic}")
        logger.error(f"   ├─ 请求内容：{payload}")
        logger.error(f"   └─ 回复主题：{response_topic}")
        client.publish(response_topic, json.dumps(result), qos=1)
    except Exception as e:
        result = {"status": "failed", "message": f"处理RPC请求出错：{str(e)}"}
        response_topic = f"{RPC_RESPONSE_PUB_TOPIC}{request_id}"
        logger.error(f"❌ RPC处理异常：")
        logger.error(f"   ├─ 请求主题：{msg.topic}")
        logger.error(f"   ├─ 异常信息：{str(e)}")
        logger.error(f"   └─ 回复主题：{response_topic}")
        client.publish(response_topic, json.dumps(result), qos=1)
        logger.error(f"❌ RPC处理异常详情：{str(e)}", exc_info=True)


def subscribe_rpc(client: mqtt_client.Client):
    """订阅平台RPC请求主题"""
    # 打印订阅操作
    logger.info(f"\n📌 开始订阅RPC请求主题：")
    logger.info(f"   ├─ 订阅主题：{RPC_REQUEST_SUB_TOPIC}")
    logger.info(f"   └─ QoS级别：1")
    client.subscribe(RPC_REQUEST_SUB_TOPIC, qos=1)
    client.message_callback_add(RPC_REQUEST_SUB_TOPIC, on_rpc_request)
    logger.info(f"✅ 成功订阅RPC请求主题：{RPC_REQUEST_SUB_TOPIC}，等待平台控制指令...")


def publish_relay_status(client: mqtt_client.Client):
    """上报继电器状态到平台（用于仪表盘可视化）"""
    if client.is_connected():
        # 构造上报数据（仅包含继电器状态）
        telemetry_data = {f"relay_{k}_status": v for k, v in RELAY_STATUS.items()}
        telemetry_data["timestamp"] = int(time.time() * 1000)  # 时间戳
        payload = json.dumps(telemetry_data, ensure_ascii=False)

        # 打印上报主题和数据
        logger.info(f"\n📡 准备上报继电器状态：")
        logger.info(f"   ├─ 上报主题：{TELEMETRY_PUB_TOPIC}")
        logger.info(f"   └─ 上报数据：{telemetry_data}")

        result = client.publish(TELEMETRY_PUB_TOPIC, payload, qos=1)
        if result[0] == 0:
            logger.info(f"✅ 上报继电器状态成功（状态码：{result[0]}）")
        else:
            logger.error(f"❌ 上报继电器状态失败（状态码：{result[0]}）")
    else:
        logger.warning(f"⚠️ MQTT未连接，跳过本次状态上报（目标主题：{TELEMETRY_PUB_TOPIC}）")


def start_report_timer(client: mqtt_client.Client):
    """启动继电器状态周期性上报定时器"""
    global report_timer
    # 取消原有定时器避免重复
    if report_timer is not None and report_timer.is_alive():
        report_timer.cancel()
    # 新建定时器
    report_timer = threading.Timer(REPORT_INTERVAL, publish_relay_status, args=[client])
    report_timer.daemon = True
    report_timer.start()
    logger.debug(f"⏰ 已设置下次状态上报定时器（{REPORT_INTERVAL}秒后，上报主题：{TELEMETRY_PUB_TOPIC}）")


def run():
    """主函数：启动继电器RPC控制客户端"""
    logger.info("🚀 启动继电器MQTT RPC控制客户端（适配setValue/getValue）")
    # 打印基础配置和主题
    logger.info("🔧 客户端基础配置：")
    logger.info(f"   ├─ MQTT服务器：{MQTT_BROKER}:{MQTT_PORT}")
    logger.info(f"   ├─ 设备令牌：{MQTT_USERNAME}")
    logger.info(f"   ├─ Client ID：{CLIENT_ID}")
    logger.info(f"   └─ 上报间隔：{REPORT_INTERVAL}秒")
    client = connect_mqtt()

    try:
        # 阻塞运行MQTT客户端，监听RPC请求
        client.loop_forever()
    except KeyboardInterrupt:
        # 优雅退出
        global report_timer
        if report_timer is not None:
            report_timer.cancel()
        logger.info("\n🛑 程序退出，断开MQTT连接...")
        client.loop_stop()
        client.disconnect()


if __name__ == "__main__":
    try:
        run()
    except Exception as e:
        logger.error(f"❌ 程序异常：{str(e)}", exc_info=True)

代码说明

• 基于 MQTT 3.1.1 接入 ThingsBoard，设备访问令牌认证；
• 订阅 RPC 请求主题，接收 setValue/getValue 指令；
• setValue：接收布尔值控制继电器，返回 JSON 格式执行结果（仅调试用）；
• getValue：返回布尔值状态，适配平台默认解析函数；
• 支持断线重连、异常处理、状态周期性上报；
• 硬件控制为模拟逻辑，可直接对接实际硬件驱动。

---

5. 代码测试

1. 修改代码中 MQTT 服务器地址与设备访问令牌；
2. 运行程序，确认日志显示“MQTT 连接成功”“订阅 RPC 主题成功”；

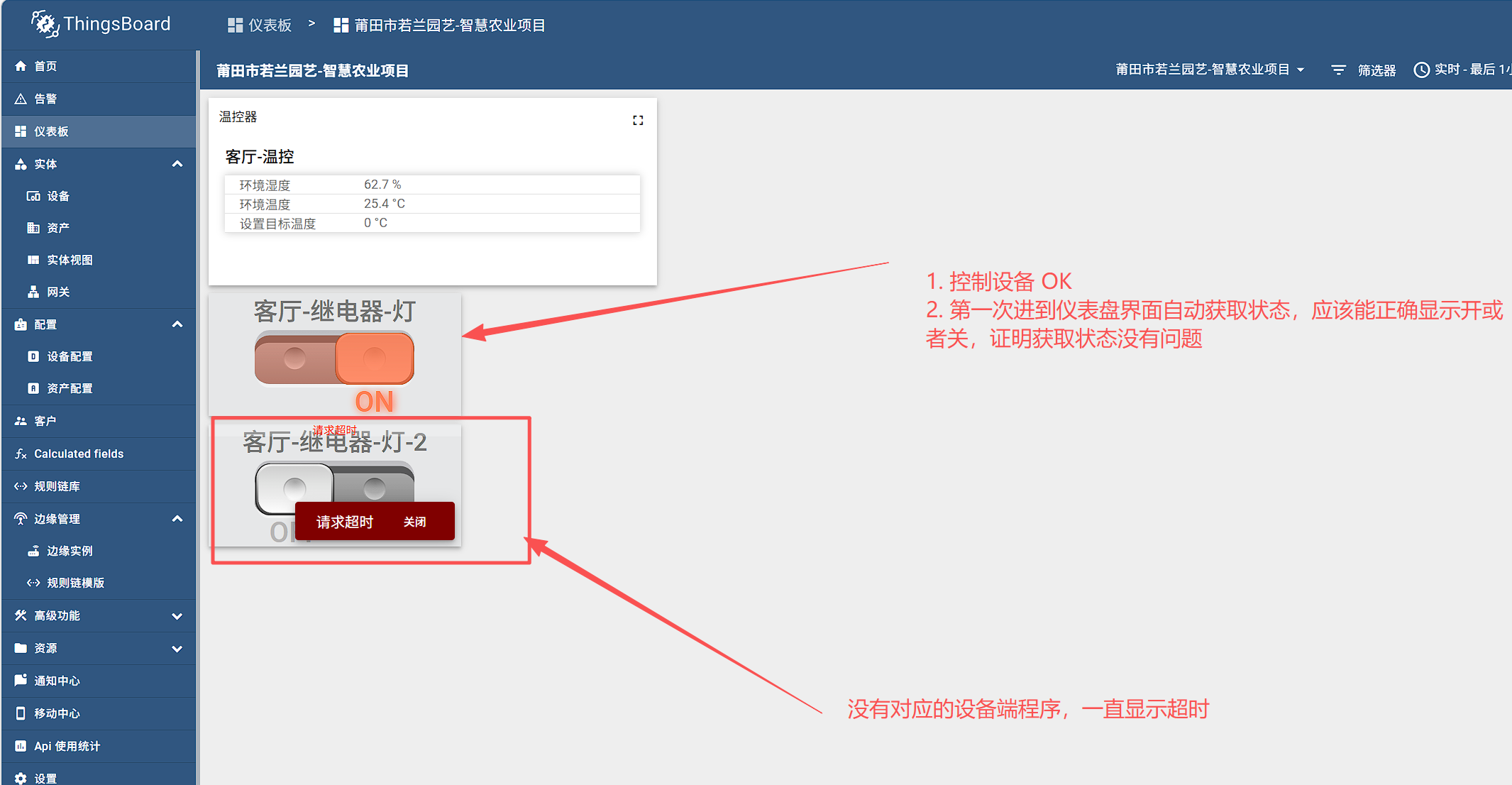

3. 在 ThingsBoard 仪表盘操作开关组件；
4. 验证客户端日志：
   • 收到 setValue/getValue RPC 请求；
   • 执行继电器控制逻辑；
   • 回复正确格式的响应；
   • 周期性上报继电器状态。

正常运行后，可看到完整的“请求→处理→响应→上报”流程，与示例日志格式一致。

1. 控制设备OK
2. 第一次进到仪表盘界面自动获取状态，应该能正确显示开或者关，证明获取状态没有问题

对应log:

---

6. 任务总结

通过本次实践，完成了基于 ThingsBoard + MQTT RPC 的继电器远程控制，核心收获：

1. 理解 RPC 核心价值：双向交互、结果可追溯，适配精准控制场景；
2. 明确 RPC 与属性控制的区别：RPC 是“指令+反馈”，属性是“单向推送”；
3. 掌握 RPC 格式设计：
   • getValue 返回布尔值适配开关显示，setValue 返回 JSON 仅用于调试；
   • 平台判定 setValue 成功仅看“是否收到响应+request_id 匹配”，不解析 JSON；
4. 实现完整流程：产品创建→设备配置→仪表盘绑定→代码开发→测试验证；
5. 方案可直接复用：适配继电器、灯光、阀门、电机等远程控制场景。

这套实现是工业物联网、智能家居中远程控制类场景的典型方案，兼顾实时性、可靠性与可维护性。

---

附录：常见问题排查

问题现象	排查方向
MQTT 连接失败（rc=4/5）	设备访问令牌错误、设备未激活、服务器IP/端口错误
RPC 请求无响应	未订阅 RPC 主题、method 名不匹配、request_id 回复错误
开关状态不更新	getValue 返回格式与解析函数不匹配、网络超时
setValue 判定失败	响应超时（设备处理过慢）、request_id 不一致
状态上报失败	MQTT 未连接、上报主题错误、JSON 格式非法
