在LE Audio生态中，所有设备的初次见面和持续沟通都离不开Generic Access Profile（GAP）的调度。它就像蓝牙音频设备的社交礼仪手册，定义了设备如何发现彼此、建立连接、维持通信，甚至在连接中断后重新牵手。无论是蓝牙耳机与手机的配对，还是广播音箱向多个接收设备推送音频，GAP层都是确保这一切顺畅发生的底层基础。本文就深入拆解BAP协议中Low Energy场景下的GAP层要求，揭开设备间“社交互动”的底层逻辑。

---

目录

一、GAP层的核心定位：LE Audio设备的“社交总管”

二、设备发现：Peripheral的自我介绍与Central的寻人启事

2.1 Peripheral的广播策略：高效且灵活的自我介绍

2.2 Central的扫描策略：精准且节能的寻人启事

三、连接建立：从相互知晓到握手成功

3.1 非绑定设备连接：初次见面的礼仪规范

3.2 绑定设备连接：老友重逢的快速对接

3.3 跨传输层兼容：避免身份混乱的关键规则

四、连接维护：从临时牵手到稳定陪伴

4.1 连接参数的双阶段调整策略

4.2 广播与扫描的功耗优化细节

五、链路恢复：连接中断后的重新牵手机制

六、TGAP参数的底层逻辑

七、关键场景的GAP层协作实例

7.1 场景1：蓝牙耳机与手机的初次配对（Unicast连接）

7.2 场景2：广播音箱向多个接收设备推送音频（Broadcast连接）

八、测验

---

一、GAP层的核心定位：LE Audio设备的“社交总管”

在开始具体流程前，我们需要先明确GAP层在LE Audio体系中的角色。BAP协议定义的六大角色（Unicast Server、Unicast Client、Broadcast Source等），在GAP层都会映射为两类核心角色：Peripheral（外设）和Central（中心设备）。简单来说，Peripheral是被动响应方，比如等待配对的蓝牙耳机、广播音频的智能音箱；Central是主动发起方，比如主动搜索设备的手机、协调广播接收的 Broadcast Assistant。

GAP层的核心职责就是为这两类角色制定互动规则，涵盖四大核心流程：设备发现、连接建立、连接维护、链路恢复。这些规则看似基础，却直接决定了音频连接的稳定性、功耗表现和用户体验——比如快速配对减少等待时间，合理的连接参数平衡音质与续航，链路恢复机制避免音频突然中断。

二、设备发现：Peripheral的自我介绍与Central的寻人启事

设备要建立连接，第一步必须是相互知晓。这个过程就像在大型派对上，有人主动自我介绍（Peripheral广播），有人主动寻找目标（Central扫描）。BAP协议对这一过程的要求，既保证了发现效率，又兼顾了设备功耗。

2.1 Peripheral的广播策略：高效且灵活的自我介绍

Peripheral要让Central发现，必须进入可发现模式，BAP协议规定了两种核心模式：Limited Discoverable mode（有限可发现模式）和General Discoverable mode（通用可发现模式）。前者适用于短期等待配对的场景（比如蓝牙耳机开机后的3分钟配对窗口），后者适用于需要长期对外提供服务的场景（比如一直处于广播状态的智能音箱）。

为了让Central快速识别出这是一个LE Audio设备，Peripheral在广播时必须携带关键信息：

• Flags字段：标识设备的基础能力（如是否支持BLE、是否可连接）；

• Service UUID字段：包含ASCS、BASS、PACS等LE Audio核心服务的UUID，让Central一眼就能判断这是音频设备，而非其他蓝牙设备（如蓝牙键盘）。

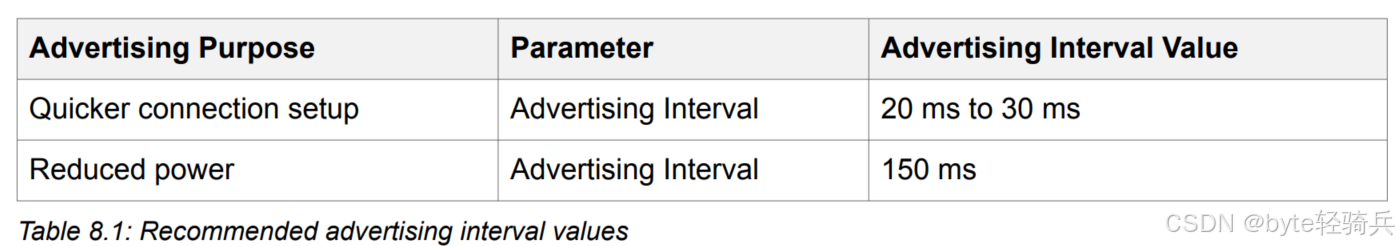

在广播参数的选择上，协议给出了非常实用的双阶段策略，平衡连接速度和功耗：

• 快速连接阶段：前30秒使用20-30ms的广播间隔，让Central能快速发现自己，减少用户等待时间；

• 低功耗阶段：若30秒内未建立连接，自动切换到150ms的广播间隔，降低设备电量消耗。

这里有个关键细节：如果设备同时支持BLE和BR/EDR两种传输方式，且不支持Cross-Transport Key Derivation（CTKD），那么BLE广播必须使用与BR/EDR相同的公共地址（BD_ADDR）。这一要求避免了设备出现双重身份，确保Central能准确识别设备，不会出现同一个设备却被当作两个不同设备的混乱情况。

2.2 Central的扫描策略：精准且节能的寻人启事

Central要找到Peripheral，需要执行扫描流程，BAP协议支持四种扫描方式，适配不同场景需求：

• 有限扫描（Limited Discovery procedure）：适用于快速寻找附近短期可发现的设备，比如用户手动触发“搜索蓝牙设备”；

• 通用扫描（General Discovery procedure）：适用于持续扫描周围所有可发现设备，比如智能家居网关实时监控附近的音频设备；

• 自动连接扫描（Auto Connection Establishment）：针对已配对设备的自动重连，无需用户干预；

• 选择性扫描（Selective Connection Establishment）：结合过滤列表，只扫描特定设备，提升效率。

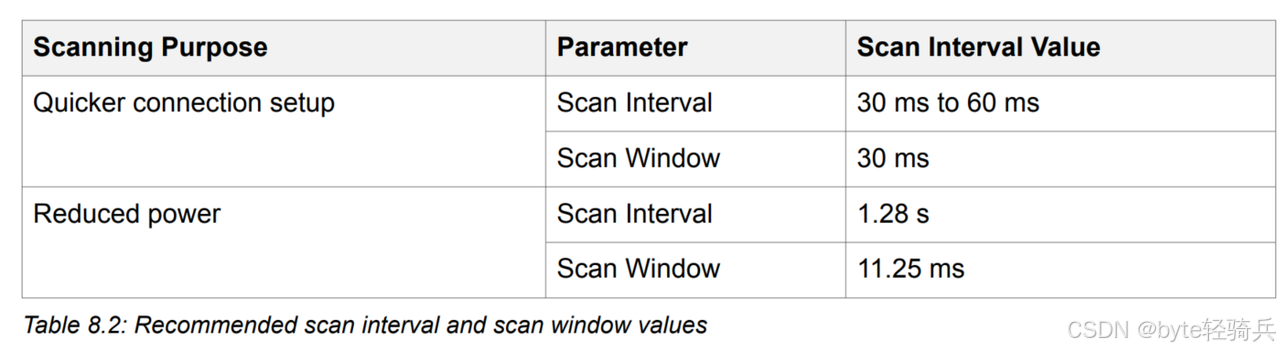

与Peripheral的广播策略对应，Central也有双阶段扫描优化：

• 快速扫描阶段：前30秒使用30-60ms的扫描间隔和30ms的扫描窗口，高频率扫描提升发现概率；

• 低功耗阶段：30秒后切换到1.28秒扫描间隔和11.25ms扫描窗口，减少设备算力和电量消耗。

值得注意的是，当Central需要根据Peripheral的广播类型（General Announcement或Targeted Announcement）进行过滤时，协议推荐使用通用扫描流程，这样才能让主机层准确解析广播中的附加服务数据，判断是否需要发起连接。

三、连接建立：从相互知晓到握手成功

当Central发现目标Peripheral后，就进入了连接建立阶段。这一过程就像两人交换联系方式后开始对话，需要明确沟通频率、响应规则，确保对话顺畅不卡顿。BAP协议将连接建立分为两种场景：非绑定设备连接（初次配对）和绑定设备连接（再次连接），两种场景的流程和要求各有侧重。

3.1 非绑定设备连接：初次见面的礼仪规范

初次配对的核心目标是快速建立安全连接，同时完成服务发现和加密 setup。协议对这一过程的要求细节满满：

Peripheral方面，除了保持可发现模式，还需要在广播中携带完整的服务UUID信息，让Central能快速确认设备支持的音频服务。当收到Central的连接请求后，Peripheral需默认接受Central设置的连接参数，直到服务发现和加密完成——这是为了避免因参数协商导致连接延迟，影响用户体验。

Central方面，连接请求时需使用短连接间隔（最小7.5/10ms，最大30ms），这样能加快服务发现和加密流程的速度。想象一下，如果连接间隔太长，设备间每几秒才通信一次，配对过程可能要持续几十秒，用户体验会非常糟糕。短连接间隔能让设备在短时间内完成数据交互，快速进入可用状态。

3.2 绑定设备连接：老友重逢的快速对接

对于已经配对过的设备（即绑定设备），连接流程会更高效。Peripheral无需进入可发现模式，而是直接进入可连接模式（Directed Connectable mode或Undirected Connectable mode），等待Central的连接请求。这种模式下，Peripheral会使用之前配对时协商的过滤策略，只响应绑定设备的连接，既提升安全性，又减少无效通信。

Central则可以使用自动连接或直接连接流程，无需重新扫描所有设备，而是直接定向寻找绑定的Peripheral。这就是为什么蓝牙耳机在开机后能快速与最近连接的手机配对——GAP层的绑定机制让设备记住了彼此，省去了再次自我介绍的过程。

3.3 跨传输层兼容：避免身份混乱的关键规则

如果设备同时支持BLE和BR/EDR（比如部分高端音箱），BAP协议有一个重要要求：若设备在两种传输层都处于可发现模式，且不支持CTKD（跨传输密钥派生），则BLE广播必须使用与BR/EDR相同的公共地址。CTKD技术能让设备在一种传输层配对后，将密钥派生到另一种传输层，避免重复配对。而如果不支持该技术，统一地址就能确保Central不会将同一个设备识别为两个独立设备，保证连接的一致性。

四、连接维护：从临时牵手到稳定陪伴

建立连接只是开始，要实现持续稳定的音频传输，还需要合理的连接参数调度。BAP协议对连接维护的要求，核心是动态调整——根据通信阶段的不同，选择不同的连接间隔，平衡传输效率和功耗。

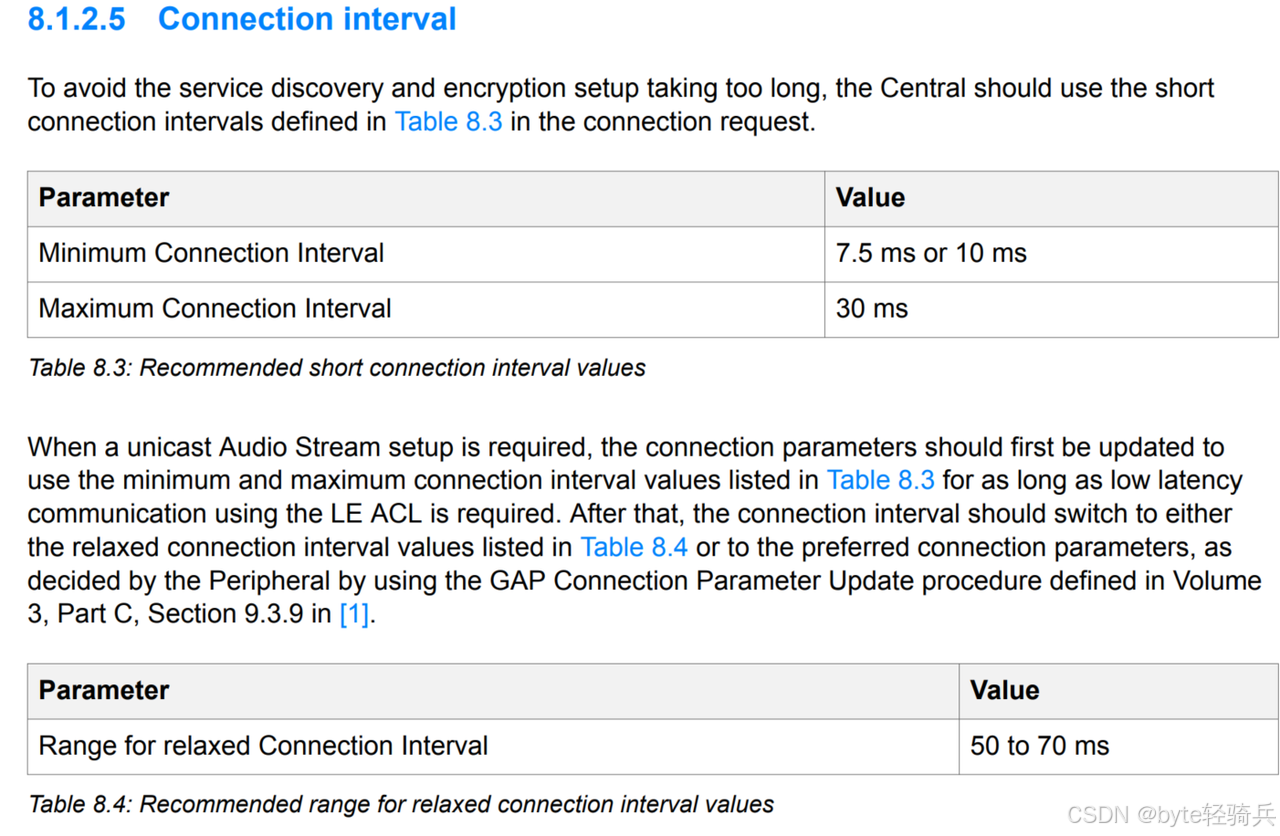

4.1 连接参数的双阶段调整策略

连接建立初期（服务发现、加密 setup 阶段），Central应使用短连接间隔（7.5ms-30ms）。这一阶段设备需要快速交换大量数据，比如Central查询Peripheral支持的音频 codec、Peripheral传输加密所需的密钥信息，短间隔能减少数据交互延迟，让设备快速进入可用状态。

当音频流开始传输后，连接参数应切换为放松连接间隔（50ms-70ms）。音频传输对实时性要求高，但持续的短间隔通信会消耗大量电量。50-70ms的间隔既能保证音频数据的及时传输，又能减少设备的通信次数，延长续航——这也是为什么蓝牙耳机在播放音乐时的续航，通常比持续配对搜索时更长。

Peripheral也可以主动发起连接参数更新请求。比如当蓝牙耳机检测到电量过低时，可以请求Central将连接间隔调整为更大值，优先保证续航；当检测到音频卡顿（可能是链路质量下降），可以请求缩小连接间隔，提升数据传输可靠性。

4.2 广播与扫描的功耗优化细节

BAP协议在功耗优化上的考虑非常细致。比如Peripheral在有限可发现模式下，如果180秒内未建立连接，必须退出该模式——这一要求源自TGAP(lim_adv_timeout)的标准定义，避免设备长时间广播导致电量耗尽。180秒的时长设置也经过了用户体验验证，既给足了用户配对操作的时间，又不会造成不必要的功耗浪费。

Central的扫描策略同样兼顾效率与功耗。协议推荐的30ms扫描窗口、30-60ms扫描间隔，能让Central在单位时间内覆盖更多广播信道，同时避免因持续扫描导致的电量消耗。对于功耗敏感的设备（如智能手表），还可以进一步延长扫描间隔，牺牲部分发现速度换取更长续航。

五、链路恢复：连接中断后的重新牵手机制

音频传输过程中，难免会遇到信号遮挡、距离过远导致的连接中断。GAP层的链路恢复机制，就是让设备在中断后能快速重连，减少用户感知。

BAP协议要求，无论是Peripheral还是Central，在检测到链路丢失后，都应主动尝试重连。Peripheral会自动进入可连接模式，沿用之前的广播参数；Central则会使用之前的连接信息（如设备地址、绑定密钥），通过自动连接或直接连接流程快速找回Peripheral。

这种恢复机制的核心优势在于无缝衔接。对于 unicast 连接（如耳机与手机），重连过程中音频会暂停，重连成功后自动续播；对于 broadcast 连接（如广播音箱与多个接收设备），接收设备会在重连后快速同步到当前音频帧，避免出现音频错位。

六、TGAP参数的底层逻辑

BAP协议中多次引用的TGAP(lim_adv_timeout)参数，在蓝牙核心规范附录A的Table A.1中有明确定义，其值为180秒。这一参数的设计基于蓝牙射频的通信特性：有限可发现模式主要用于临时配对场景，180秒足以覆盖绝大多数用户的操作流程（从开机到完成配对），同时避免设备长时间暴露在广播状态下，既节省电量，又提升安全性（减少被无关设备扫描到的概率）。

除了lim_adv_timeout，TGAP还定义了其他关键参数，比如扫描间隔的默认范围、连接建立的超时时间等。这些参数共同构成了蓝牙设备的基础行为规范，确保不同厂商的设备遵循统一标准，避免出现兼容性问题——比如A厂商的耳机和B厂商的手机，都遵循180秒有限可发现超时，就能保证配对流程的一致性。

七、关键场景的GAP层协作实例

7.1 场景1：蓝牙耳机与手机的初次配对（Unicast连接）

1. 蓝牙耳机（Peripheral）开机后进入有限可发现模式，以20ms间隔广播，携带ASCS、PACS服务UUID；

2. 手机（Central）执行通用扫描，以30ms间隔扫描广播信道，发现蓝牙耳机的广播包后，解析出其音频设备身份；

3. 手机发起连接请求，使用7.5ms-30ms的短连接间隔；

4. 蓝牙耳机接受连接，双方完成服务发现、加密 setup；

5. 音频流开始传输，手机将连接间隔调整为50ms-70ms的放松间隔；

6. 当用户取下耳机，连接中断，蓝牙耳机进入可连接模式，手机后台尝试重连，重连成功后恢复音频。

7.2 场景2：广播音箱向多个接收设备推送音频（Broadcast连接）

1. 广播音箱（Peripheral/Broadcast Source）进入通用可发现模式，以150ms间隔广播，携带BASS服务UUID和广播音频参数；

2. 多个接收设备（Central/Broadcast Sink）执行通用扫描，发现广播后解析音频配置信息；

3. 接收设备发起连接请求，完成加密和同步后，开始接收广播音频；

4. 当某个接收设备超出信号范围，连接中断，设备后台持续扫描，重新进入信号范围后自动重连并同步音频。

八、测验

问题：LE Audio设备中，Peripheral在非绑定设备连接时需进入哪种可发现模式？推荐的广播间隔策略是什么？

答案：

Peripheral需进入Limited Discoverable mode或General Discoverable mode。推荐的广播间隔策略为双阶段：前30秒使用20-30ms间隔以加快连接建立；30秒内未建立连接则切换为150ms间隔，降低功耗。这一策略平衡了用户体验（快速配对）和设备续航（低功耗广播）。

问题：Central在设备发现时支持哪些GAP发现流程？各自的适用场景是什么？

答案：

Central支持四种发现流程：

  ①有限扫描：适用于快速寻找短期可发现的设备（如用户手动搜索配对）；

  ②通用扫描：适用于持续监控周围所有可发现设备（如智能家居网关）；

  ③自动连接扫描：适用于已绑定设备的自动重连（无需用户干预）；

  ④选择性扫描：结合过滤列表，只扫描特定设备（提升效率，减少无效通信）。

问题：BAP协议中，连接建立后为何要调整连接间隔？推荐的短连接间隔和放松连接间隔分别是什么？

答案：

调整连接间隔的核心目的是平衡传输效率和功耗。连接初期（服务发现、加密）使用短间隔（7.5ms-30ms），确保快速交换数据；音频流传输阶段使用放松间隔（50ms-70ms），在保证音频实时性的同时降低功耗。短连接间隔推荐范围为7.5ms或10ms（最小）至30ms（最大），放松连接间隔推荐范围为50-70ms。

问题：BAP协议对LE Audio设备的GAP扫描类型有何强制要求？为什么做此要求？

答案：

• 强制要求：所有BAP接收端设备（Broadcast Sink/Assistant/Unicast Client）必须使用被动扫描，禁止使用主动扫描。

• 核心原因：

  • 低功耗：被动扫描仅需监听广播，无需发送扫描请求，射频功耗可降低60%以上，符合LE Audio的低功耗设计目标；

  • 减少射频干扰：广播场景中存在大量接收端设备，主动扫描的扫描请求会导致信道拥堵，被动扫描无发送行为，可避免干扰广播传输和音频流同步。

问题：BAP设备的广播传输需遵循哪些GAP硬性约束？核心包含哪些专属标识？

答案：

• 广播传输的GAP硬性约束：

  • 必须使用LE扩展广播PDU（如ADV_EXT_IND、AUX_ADV_IND），禁止使用传统广播PDU；

  • 广播数据必须使用0x16类型（Service Data - 16-bit UUID），禁止使用其他类型承载BAP服务数据；

  • 周期性广播的间隔、窗口需遵循阈值约束，跳频规则符合蓝牙核心规范。

• 核心专属标识：BAP为广播、单播场景定义了专属16-bit UUID，必须包含在广播数据中：

  • 广播场景：0x1852（Broadcast Audio Announcement Service）；

  • 单播场景：0x1851（Audio Streaming Service）；

  • 辅助设备：0x1853（Broadcast Audio Scan Service）。

问题：BAP单播场景中，GATT/ISO连接的主从角色如何分配？连接参数有哪些核心阈值约束？

答案：

• 主从角色强制分配：

  • GATT连接：Unicast Client为核心主设备，Unicast Server为从设备，由Client发起连接请求；

  • ISO音频连接：仍由Unicast Client作为主设备，Server作为从设备，ISO连接需在GATT连接建立后发起。

• 连接参数核心阈值约束（GATT连接）：

    所有参数需在阈值内协商，否则Server可拒绝连接请求。

  • 连接间隔：7.5ms ~ 400ms，音频场景推荐30ms~50ms；

  • 连接超时：100ms ~ 3200ms，推荐500ms~1000ms；

  • 监听器间隔：与连接超时保持一致，禁止独立配置；

  • 最小连接事件长度：≥1ms，推荐2ms。

---
