网工必备 - 跨网络互联与安全传输需求隧道技术全解析（基于华为VRP系统）
MPLS VPN中隧道为底层承载，配置复杂度高，需配合BGP/VPN-instance使用。点对点静态配置，不支持自动发现；
·
一、IPSec 隧道（ACL策略模式）
应用场景
- 企业分支↔总部安全互联（财务/人事系统）
- 远程办公安全接入（配合L2TP）
- 云专线加密（混合云场景）
作用
- 加密：AES/SM4等算法保护数据
- 认证：SHA/SM3确保完整性
- 防重放：序列号机制
- 隧道模式：隐藏内网拓扑（外层公网IP封装）
配置解析
# 1. 定义需加密的流量（ACL匹配业务流）
acl number 3001
rule 5 permit ip source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255
# 2. 创建IPSec安全提议（加密/认证算法）
ipsec proposal SEC_PRO
encapsulation-mode tunnel # 隧道模式（非传输模式）
transform esp # 使用ESP协议（AH仅认证）
esp encryption-algorithm aes-256 # 国密场景用sm4
esp authentication-algorithm sha2-256
# 3. IKE协商配置（阶段1）
ike proposal 10
encryption-algorithm aes-256
dh group14 # Diffie-Hellman组（增强前向安全）
authentication-algorithm sha2-256
sa duration 86400 # SA生存时间（秒）
ike peer PEER_HQ
pre-shared-key cipher Huawei@Secure123 # 预共享密钥（cipher加密存储）
ike-proposal 10
remote-address 203.0.113.10 # 对端公网IP
dpd type periodic # 启用DPD检测对端存活
# 4. 绑定策略并应用到物理出接口
ipsec policy IPSEC_POLICY 10 isakmp
security acl 3001 # 关联ACL
proposal SEC_PRO
ike-peer PEER_HQ
interface GigabitEthernet0/0/1 # 连接公网的物理接口
ipsec policy IPSEC_POLICY # 策略应用在此接口（出方向生效）- ACL必须精确匹配业务流量（避免加密管理流量）
- 两端算法/密钥/DPD参数必须严格一致
- NAT环境需确认启用NAT-T（默认开启，使用UDP 4500）
二、GRE 隧道
应用场景
- 传输组播流量（OSPF/EIGRP等动态路由协议）
- 封装非IP协议（IPX/AppleTalk遗留系统）
- 简单内网互联（无加密需求的可信网络）
作用
- 通用封装（协议号47）
- 支持组播/广播
- 配置轻量（无密钥协商开销）
配置解析
interface Tunnel0/0/1
ip address 10.1.1.1 255.255.255.0 # 隧道逻辑IP（两端同网段）
tunnel-protocol gre # 指定GRE协议
source 203.0.113.1 # 本端公网IP
destination 203.0.113.2 # 对端公网IP
keepalive period 10 retry-times 3 # 保活检测（10秒间隔，3次失败down）
mtu 1476 # 避免分片（1500-24字节GRE头）
tcp adjust-mss 1436 # TCP MSS调整（1476-40）- MTU/MSS必须调整：否则大包分片导致性能下降
- 隧道接口状态依赖物理链路连通性（配合keepalive）
- 路由需指向Tunnel接口：
ip route-static 192.168.20.0 24 Tunnel0/0/1
三、GRE over IPSec（黄金组合）
应用场景
- 需运行动态路由协议 + 要求加密（如OSPF over加密隧道）
- 多协议传输且需安全（IP+组播+非IP协议混合）
- 企业SD-WAN基础架构（传统方案）
作用
- GRE提供组播/多协议能力 → IPSec提供安全封装
- 解决纯IPSec无法传输组播的痛点
配置逻辑关键差异
# 步骤1：先建GRE隧道（同上）
# 步骤2：IPSec保护GRE流量（ACL匹配GRE协议）
acl number 3002
rule 5 permit gre source 203.0.113.1 0 destination 203.0.113.2 0 # 匹配GRE流量
# 步骤3：IPSec策略绑定到物理接口（非Tunnel接口！）
ipsec policy GRE_IPSEC 10 isakmp
security acl 3002 # 注意：此处ACL匹配的是外层IP+GRE协议
...
interface GigabitEthernet0/0/1
ipsec policy GRE_IPSEC- ACL匹配外层IP地址+GRE协议号(47)，非业务内网IP
- MTU需进一步降低：隧道接口
mtu 1400+tcp adjust-mss 1360 - 路由设计：业务路由指向Tunnel接口，IPSec策略在物理接口生效
四、虚拟隧道接口IPSec（VTI / IPSec Profile）
应用场景
- 需在加密隧道上直接运行动态路由协议（OSPF/BGP）
- 简化配置管理（策略与接口绑定）
- 高可用场景（隧道接口状态联动IPSec SA）
作用
- 将IPSec SA与Tunnel接口深度绑定
- 隧道接口状态 = IPSec SA状态（SA失效则接口down）
- 支持在Tunnel接口直接配置路由协议
配置解析
# 1. 创建IPSec Profile（整合Proposal+Peer）
ipsec profile VTI_PROFILE
ike-peer PEER_HQ # 引用已配置的IKE对等体
proposal SEC_PRO # 引用安全提议
# （可选）设置SA超时：sa duration 3600
# 2. 配置Tunnel接口（协议指定为ipsec）
interface Tunnel0/0/2
ip address 172.16.1.1 255.255.255.0
tunnel-protocol ipsec-udp # 支持NAT穿越（UDP 4500封装）
ipsec profile VTI_PROFILE # 绑定Profile
source LoopBack0 # 建议用Loopback（更稳定）
destination 203.0.113.10
tcp adjust-mss 1360
# 3. 路由直接指向Tunnel接口
ospf 1
area 0
network 172.16.1.0 0.0.0.255
network 192.168.10.0 0.0.0.255tunnel-protocol ipsec-udp：启用NAT-T（穿越企业防火墙/NAT设备）- 隧道接口可直接宣告进OSPF，实现动态路由
- 比ACL模式更清晰：流量导向Tunnel接口即自动加密
五、IPv6-over-IPv4 手工隧道
应用场景
- IPv6孤岛通过IPv4骨干网互联（过渡期）
- 实验室IPv6技术验证（eNSP常用）
配置示例
interface Tunnel0/0/3
ipv6 enable
ipv6 address 2001:DB8:1::1/64
tunnel-protocol ipv6-ipv4 manual
source 192.168.1.1
destination 192.168.1.2点对点静态配置，不支持自动发现；适用于小规模测试
华为eNSP综合实验之- DHCPv6-IPv6地址配置实践分析
六、CAPWAP 隧道（无线领域）
应用场景
- AP与AC集中管理（企业无线网络）
- 无线用户数据隧道转发（集中式架构）
AC侧关键配置
capwap source interface LoopBack0 # 指定隧道源（建议Loopback）
wlan
ap-group name default
ap-auth-mode mac-auth # AP认证方式
ap-id 1 ap-mac 00e0-fc12-3456
ap-group default转发模式：
- 隧道转发：用户数据经CAPWAP隧道送至AC（集中策略控制）
- 直接转发：用户数据本地出站，仅管理报文走隧道（降低AC压力）
七、MPLS LSP / TE 隧道（骨干网级）
应用场景
- 运营商MPLS VPN骨干（L3VPN）
- 流量工程（TE Tunnel绕行拥塞链路）
- 隧道策略控制VPN流量路径
配置逻辑
# 1. 全局启用MPLS
mpls lsr-id 1.1.1.1
mpls
mpls ldp
# 2. 接口启用LDP
interface GigabitEthernet0/0/0
mpls
mpls ldp
# 3. 隧道策略（指定VPN使用何种隧道）
tunnel-policy TE_POLICY
tunnel select-seq cr-lsp load-balance-number 2 # 优先选择CR-LSP（TE隧道）MPLS VPN中隧道为底层承载，配置复杂度高，需配合BGP/VPN-instance使用
华为eNSP模拟器综合实验之-多协议标签交换 MPLS （Multi-Protocol Label Switching）

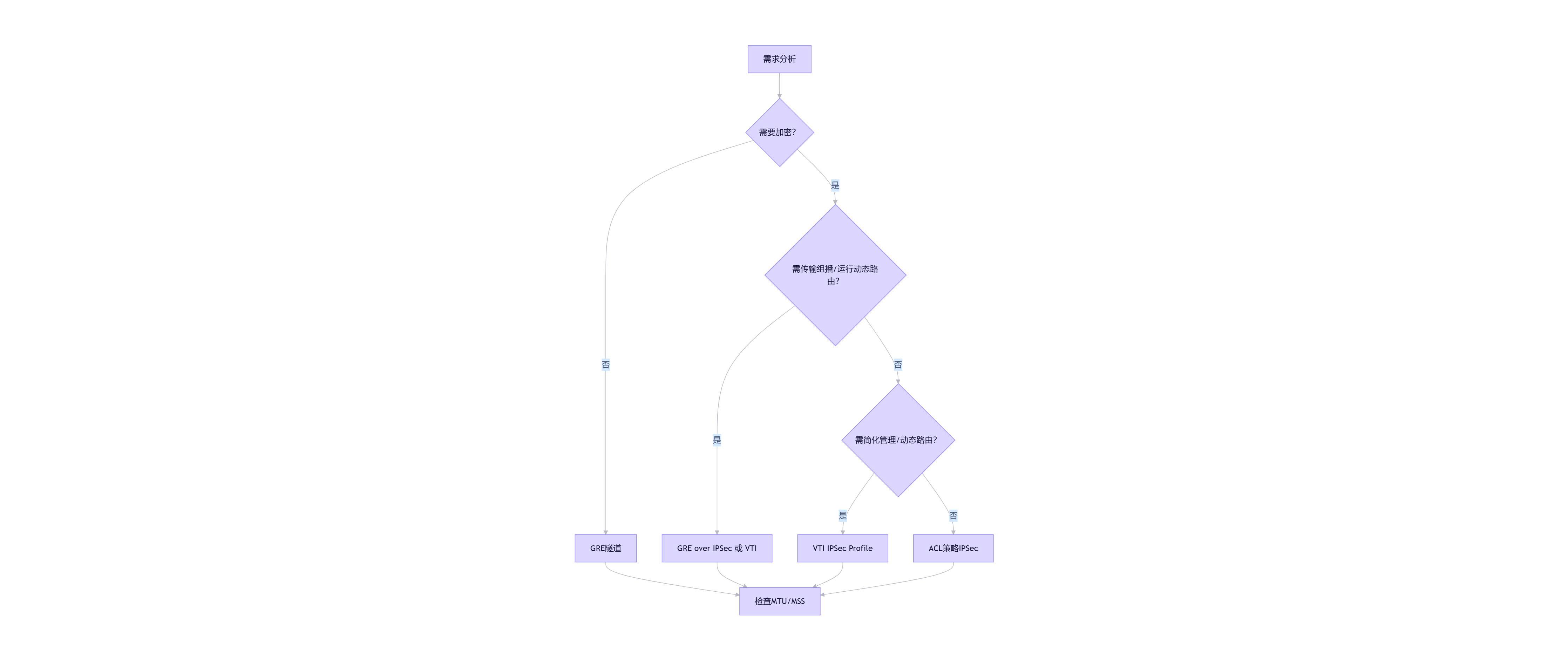

通用关键注意事项
| 项目 | 说明 |
|---|---|
| MTU/MSS | GRE:1476/1436；IPSec:1400/1360；GRE over IPSec:1400/1360 |
| NAT穿越 | IPSec默认启用NAT-T（UDP 4500），VTI需用ipsec-udp |
| 状态检测 | display ipsec sa / display ike sa / display interface Tunnel |
| 调试技巧 | ping -a 源IP 目的IP 测试隧道连通性；抓包验证封装层次 |
| 安全加固 | IKEv2替代IKEv1；国密算法（sm1/sm2/sm3/sm4）；证书认证替代PSK |
| 高可用 | 配置主备隧道+track联动；IPSec HA（部分高端设备支持） |
- eNSP实验优先掌握 VTI模式（配置清晰、支持OSPF）
- 生产环境加密场景首选 VTI + IKEv2 + 国密算法（合规性）
- 所有隧道配置后必做：MTU验证 + 路由检查 + SA状态确认
