LVS核心概念

• 本质：Linux内核级负载均衡技术，通过将客户端请求分发到后端多个真实服务器（Real Server），实现高可用性和横向扩展能力。
• 核心角色：
  • VS（调度器）：接收请求并转发至后端服务器。
  • RS（真实服务器）：实际处理请求的节点。

关键术语

• CIP：客户端IP
• VIP：对外服务的虚拟IP（外网）
• DIP：调度器与RS通信的内网IP
• RIP：真实服务器IP
• 访问流程：CIP <--> VIP == DIP <--> RIP

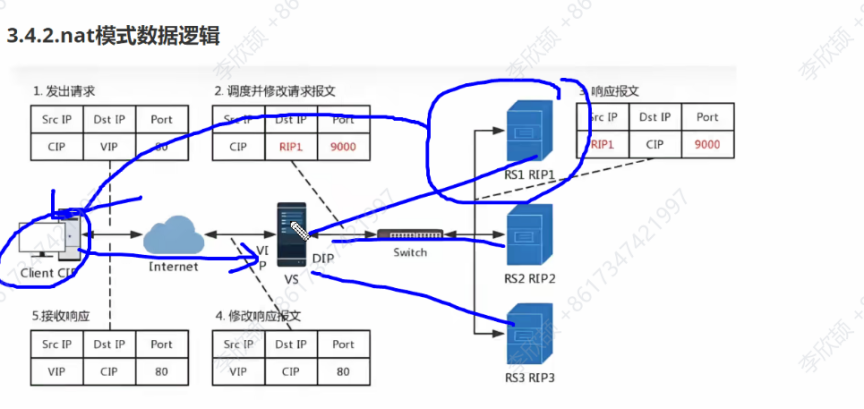

nat模式访问为例：

客户端发起访问请求-->外网

CIP → VIP

调度器接受请求后选择后端RS

VIP → Rs（RIP）

RS直接响应客户端

Rs（VIP） → CIP


---

集群类型

• LB集群：均摊访问压力（如LVS）。
• HA集群：避免单点故障（如Keepalived）。
• HPC集群：高性能计算（非LVS范畴）。

---

LVS工作模式对比

模式	转发方式	特点
NAT	修改目标IP	- 请求/响应均经VS，性能较低，； - RIP与DIP需同网段，RS网关指向DIP
DR	改写MAC地址（默认模式）	- 仅请求经VS，Rs直接响应客户端； - VS/RS需配置VIP，且同网段
TUN	IP隧道封装（通过封装IP包实现跨网络转发）	- 请求经VS，响应直通客户端 - VIP/RIP需公网，RS需支持隧道协议
FULLNAT	同时修改源/目标IP	- 内核默认不支持 - RIP/DIP可跨网段，请求/响应均经VS

---

集群 vs 分布式

• 集群：多节点（主机）做同一业务，提升吞吐量（如LVS），每个主机只承担一部分访问。
• 分布式：拆分业务到不同节点，缩短任务时间。

实验准备

需要四台虚拟机（环境仓库已搭建，可以正常下载服务）

1.网卡配置如下

LVS->nat+仅主机
client->nat
两台server->仅主机（命名为R1,R2）

 2.配置IP地址

LVS 192.168.1.141/24

同网段即可

实验步骤

3.R1,R2配置

先确认LVS能否正常访问R1,R2

下载hpptd

停止防火墙

输入IP地址到index.html看能否正常访问

[root@Rl~]# dnf install httpd

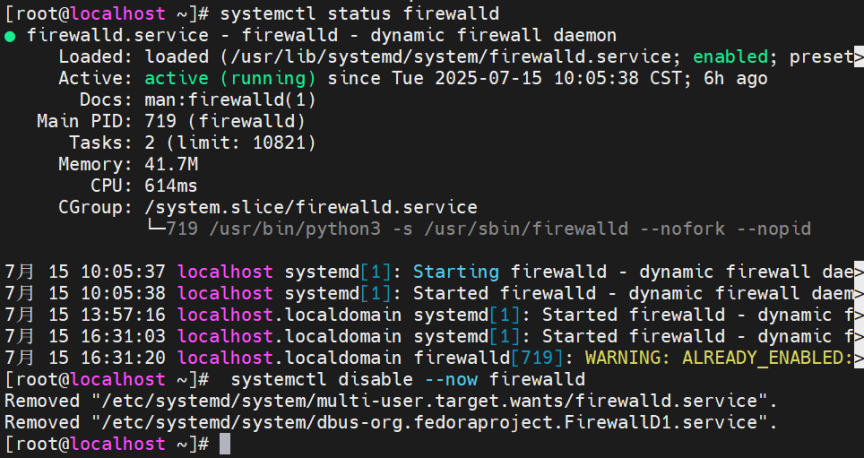

[root@Rl~]# systemctl disable --now firewalld
Removed "/otc/systemd/systen/multi.user,targot,wants/firewalld,service"
Removed "/etc/systemd/systen/dbus-org.fedoraproject.FirewallDl.service"

[root@Rl~]# echo Rl"192.168.0.10 > /var/www/html/index.html
[root@Rl~]# systomctl enable --now httpd
Created symlink /etc/systend/systen/multi-user,targot.wants/httpd,sorvice . /usr/lib/systemd/system/httpd.service.

配置完成，接下来这两台服务器就可以不管了

4.LVS配置

看能否正常访问服务器

[root@Rl~] curl 192.168.229.100
R1  192.168.0.10
#输入R1,R2服务器的IP访问

[root@Rl~]sysctl -a | grep ip_forward

查看IP_forward

启用内核路由功能

LVS集群中的增删查改

增删查改小实验

实验准备

为了方便观察命令的效果，可以同时开启两个窗口（同一个LVS主机），一个窗口输入命令，另一个窗口查看流程

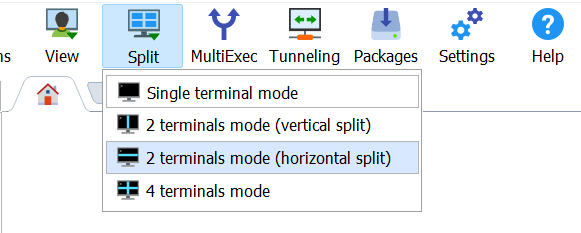

随后选择Split——horlzontal——home——相应主机

会分成上下两个窗口，这里我是上面观察，下面输入命令，所以在上面窗口输入

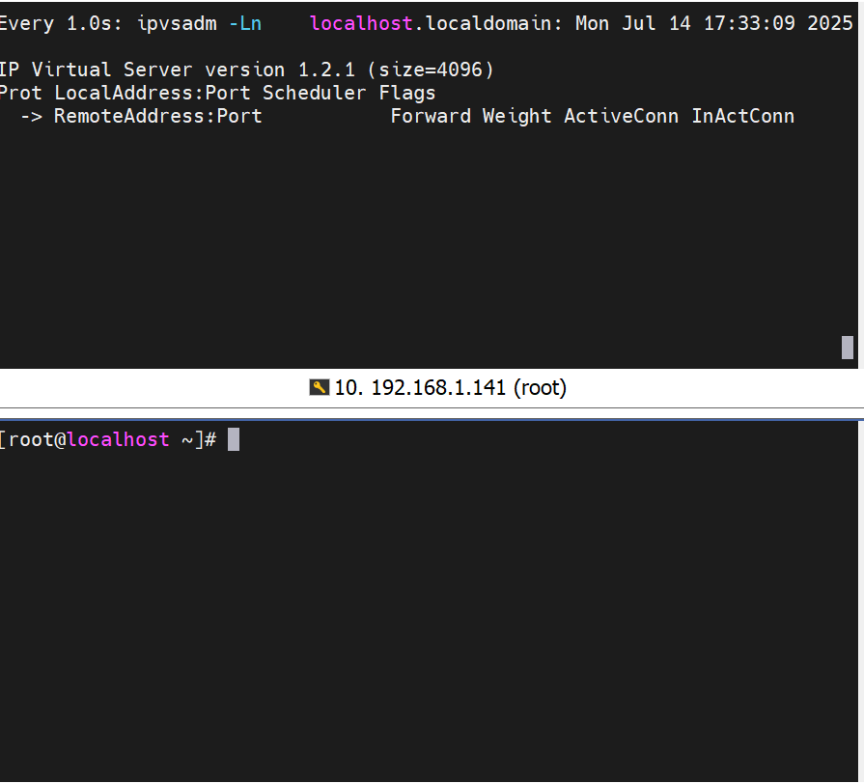

watch -nl ipvsadm -Ln# 查看命令实时流程

效果如下

随后只在下面窗口输入命令就可以在上面窗口查看状态了

实验步骤（参数的运用）

语法

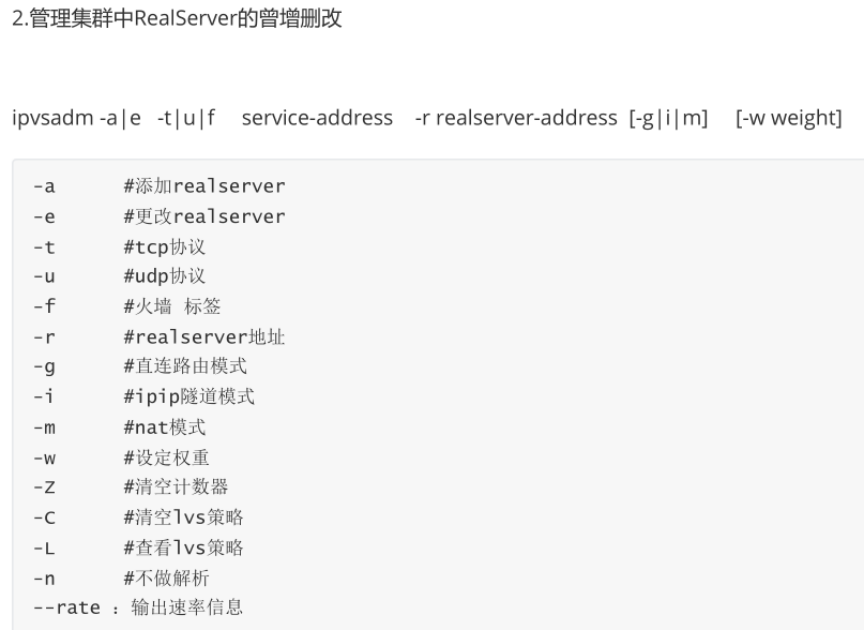

ipvsadm -a|e   -t|u|f     service-address    -r realserver-address  [-g|i|m]     [-w weight]

添加调度策略

先下载ipvsadm

dnf install ipvsadm -y

1.首先创建虚拟服务

（在使用 ipvsadm -a 添加真实服务器之前，必须先创建对应的虚拟服务。）

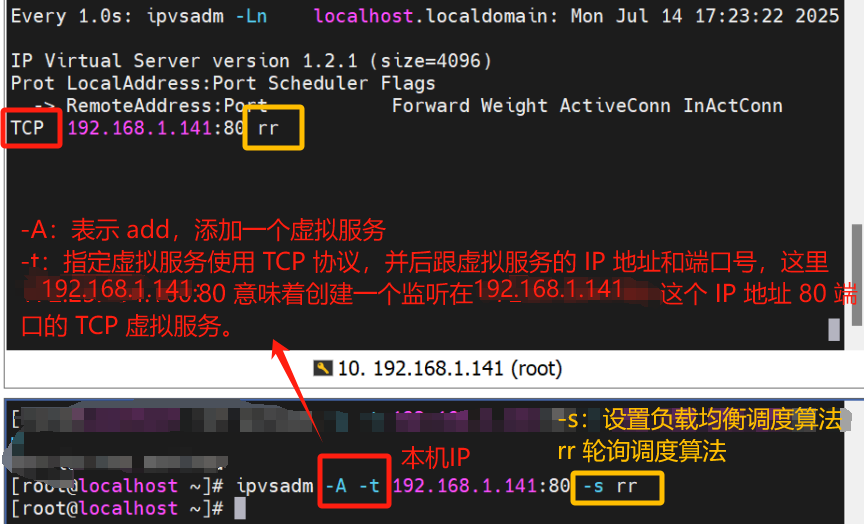

ipvsadm -A -t 192.168.1.141:80 -s rr

#添加一个基于 TCP 协议、监听在 192.168.1.141:80 的虚拟服务，并使用轮询的负载均衡调度算法。

2. 创建后的编辑——修改

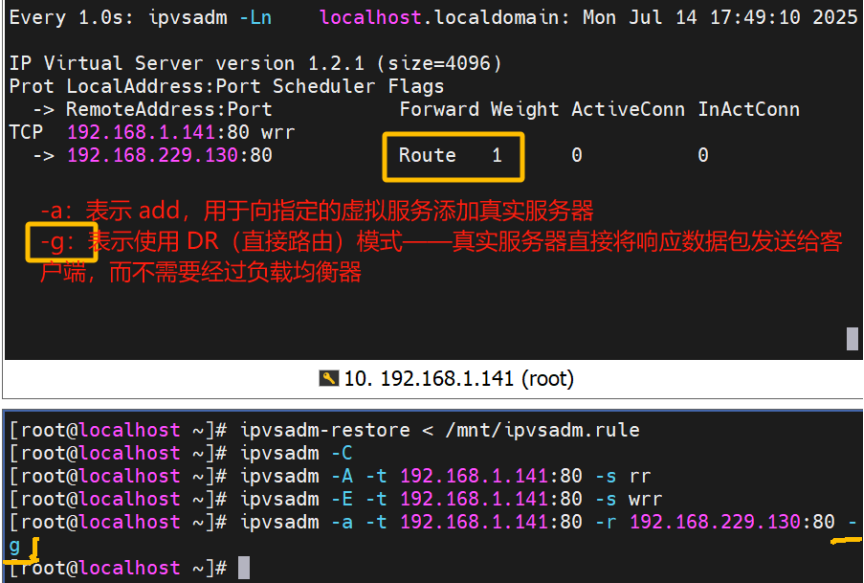

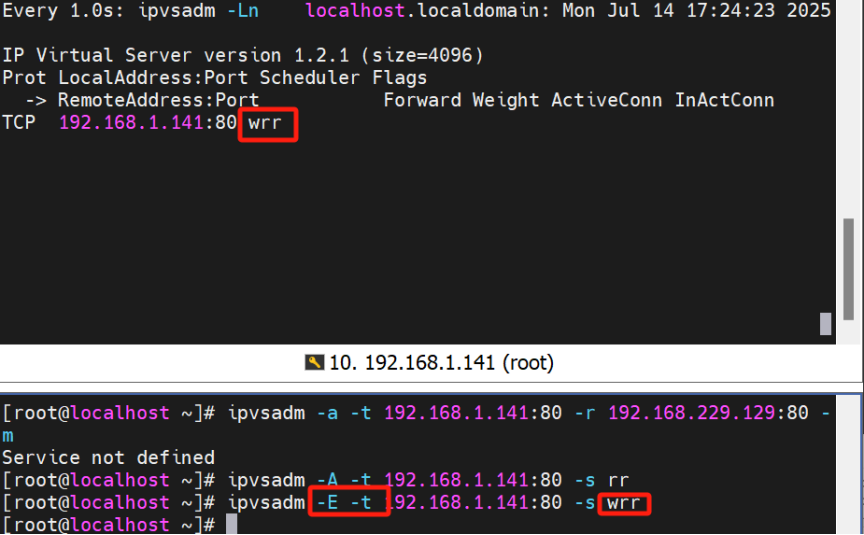

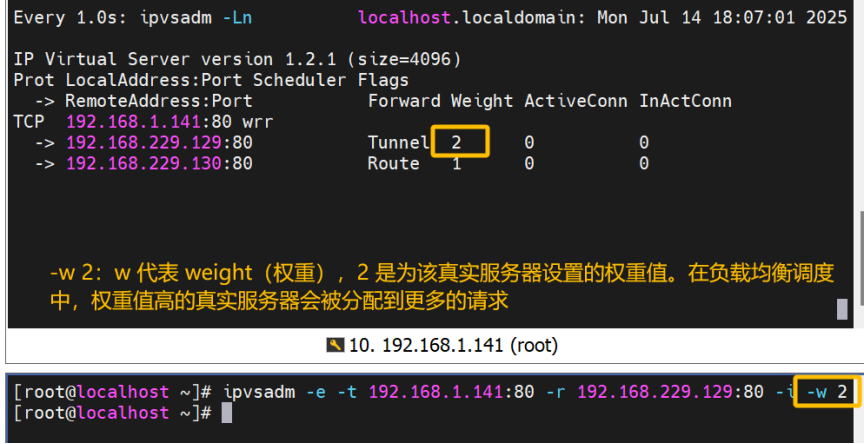

-E：表示 edit，用于编辑一个已经存在的虚拟服务，如图将之前创建的监听在 192.168.1.141：80 的虚拟服务的调度算法修改为加权轮询wrr

3.添加真实服务器（R1,R2）

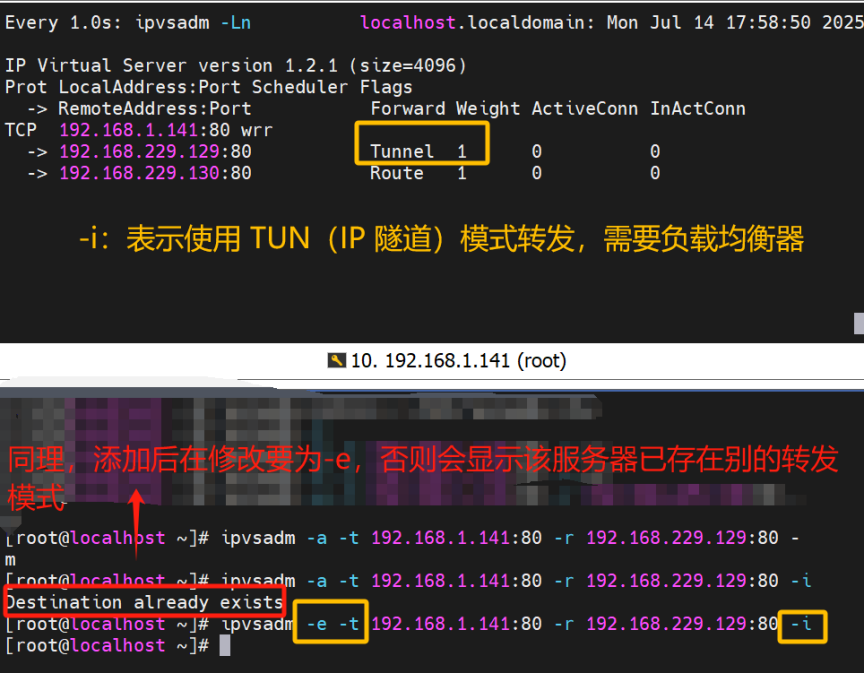

ipvsadm -a -t 192.168.1.141:80 -s rr 服务器IP：端口  [-g|i|m]     [-w weight] -m

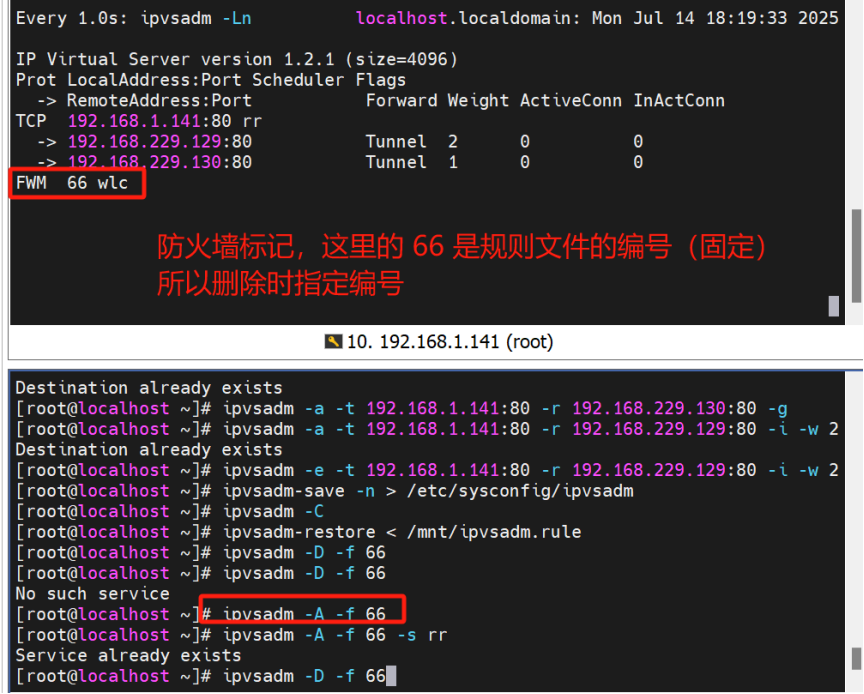

ipvsadm -A -f 文件编号 #添加服务，66是防火墙

                -D -f 文件编号 #删除

---

---

修改为权重调用算法

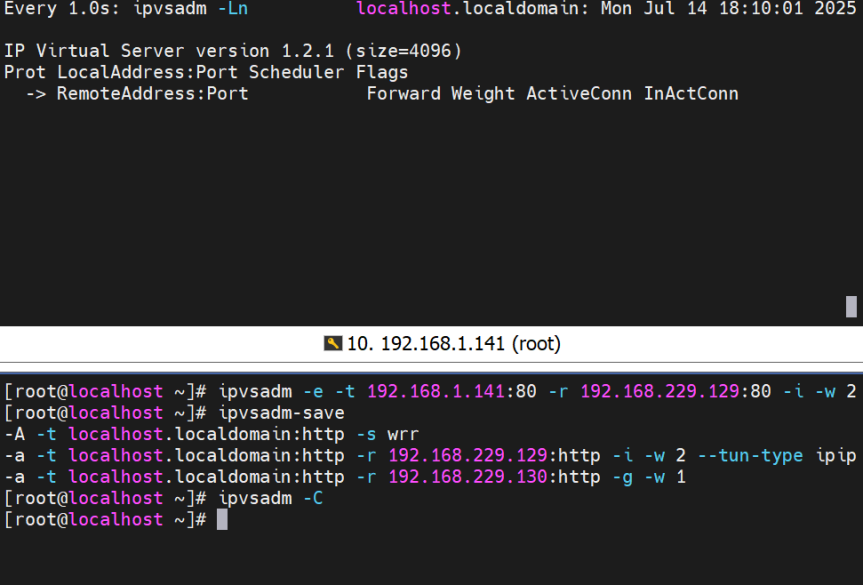

4. 命令清除、保存与恢复

简单保存

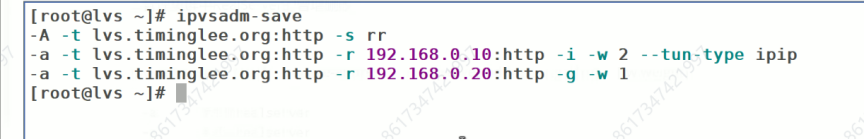

 保存到指定文件（备份防止后面误删方便恢复）

清除所有命令-C

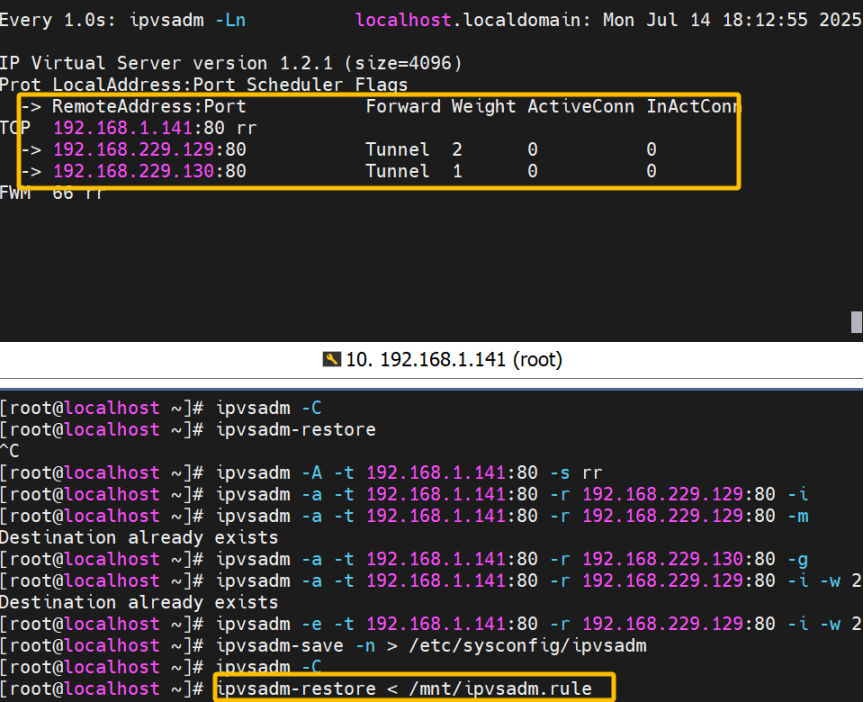

命令恢复



以上操作均为临时，如果想开机生效（开机时加载策略）

systemctl status ipvsad.service

ipvsadm-save - n > /etc/sysconfig/ipvsadm

ipvsadm -C

systemctl enable --now ipvsadm.service

---

NAT模式实验

实验目标：搭建LVS-NAT模式的负载均衡环境，验证请求分发和响应返回流程。

实验拓扑：

• 1台LVS调度器（双网卡：VIP公网IP，DIP内网IP）
• 2台后端真实服务器（RIP，内网IP）
• 1台客户端（模拟请求）

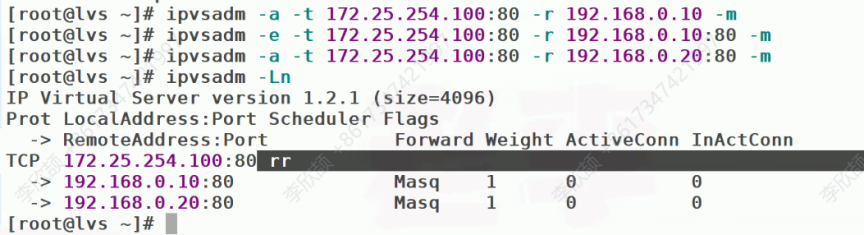

1.添加虚拟服务器（LVS的IP），添加后端（两个RIP），选择nat模式

查看访问状态

ipvsadm -Ln



 2.关闭lvs防火墙

3.客户机访问测试

curl 192.168.229.100

4.错误查找

查找问题：crul测试LVS的IP，能访问，curl服务器失败，客户机访问LVS没有问题，但是访问RS无法成功，说明和调度器的访问没有问题，但是数据从服务器回来有问题，着重检查RS2配置网段，防火墙、端口有无问题

---

访问卡住（超时，什么信息都没有？说明能运行但是流通出了问题

调度器curl访问成功，说明调度器干活

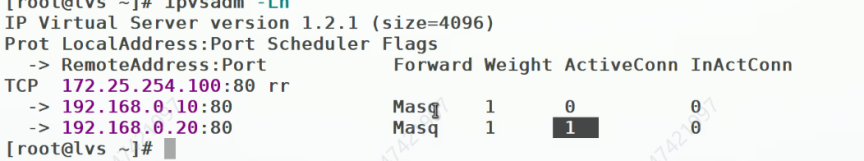

在调度器查看R1,R2，后面有数字说明数据没有成功流通



调度器有两个ip，这里它访问使用的是是直连网段，但数据访问经过，回来，两个IP（DIP,VIP）都要使用，所以要确保它们的网关与服务器的在同一个网段

正常流通后ActiveConn（过去）InActConn(回来)都为0，当访问出问题是，查看状态，可以看到RS2后面出现了问题，ActiveConn 1 过去没问题，说明回来通过DIP出现了问题，那么我们就要看服务器网关和LVS的DIP的网段是否一致，不一致的话就要将服务器的网关指定到DIP一样

哪个是DIP？

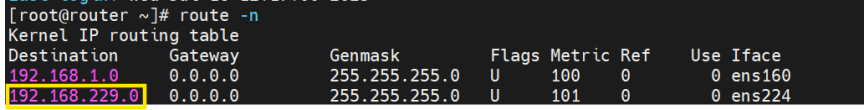

检查网段

route -n

---

进入R1,R2文件修改网关

重启使生效

nmcli connection reload

nmcli connection up ens160

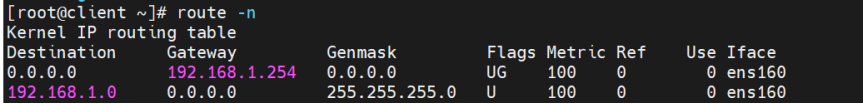

查看是否生效route -n

再次访问，成功。R2同理

DR模式出现原理

但是模式（NAT）后端服务器最多不超过十个，否则调度器可能会出现问题

那怎么解决呢？

最大的问题是啥？数据流经太多

那不经过就好了，也就是给他安装一条直连路由DR

也就是DR模式

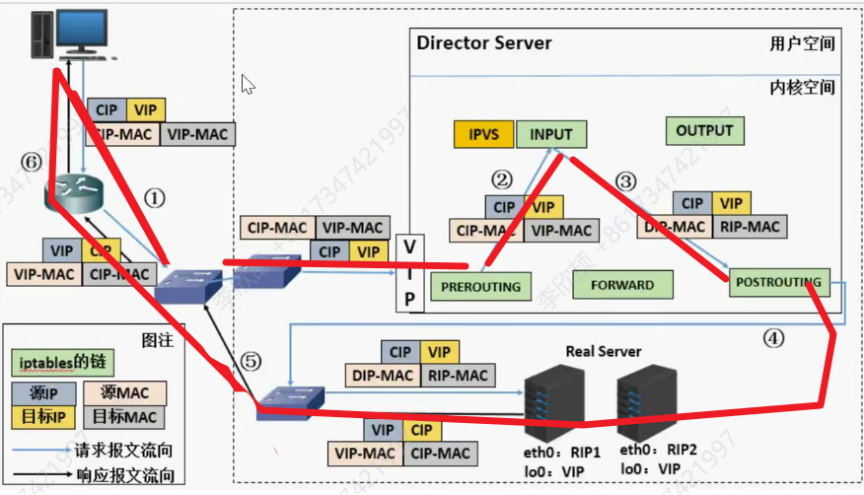

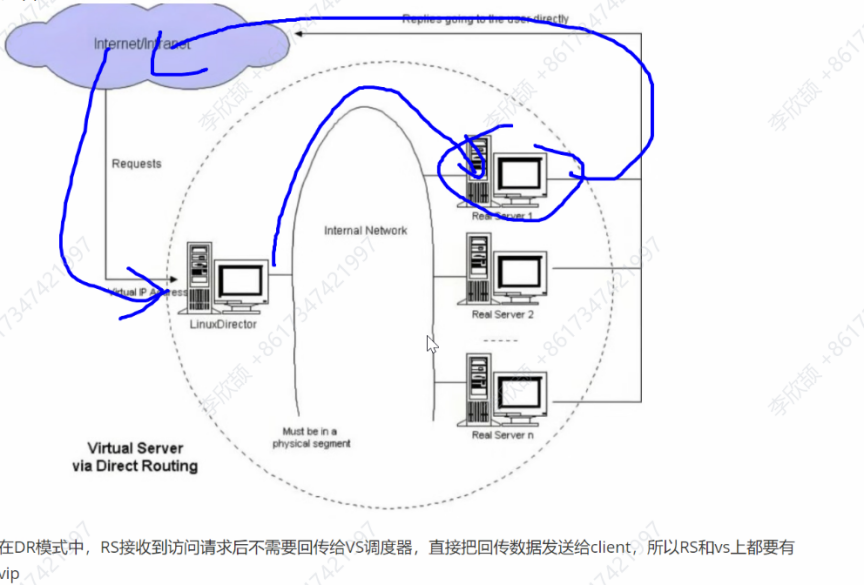

CIP：客户端真实地址，DR模式中服务器直接向CIP返回响应。

VIP：虚拟服务地址，客户端通过VIP访问服务。

到达服务器后VIP==>RIP（变成），IP没变，MAC地址变成了服务器的mac地址

就从CIP--->VIP变成了CIP--->RIP

主要是mac地址的转换，所以是二层的，不能跨网段，跨网段是三层的

---

DR模式实验

实验准备

Client通过ROUTER连接调度器LVS，再用LVS调度访问策略，到达服务器

#因此注意:client的网段和router要能连上，LVS和两台服务器同理，模式也要对应

• 上个实验的LVS调度器改名为ROUTER，充当路由器的作用（双网卡：VIP公网IP，DIP内网IP）
• 2台后端真实服务器
• 1台客户端（模拟请求）
• 新增1台调度器DR_LVS，网卡：仅主机模式（其他网卡不变）

---

IP配置

#启用脚本配置IP地址和主机名字

#脚本前面没有提到，方便自己配置的，也可以用其他命令配置

vmset.sh ens160 192.168.229.133 DR_LVS.timinglee.org

确认能否访问后端服务器IP  ping

---

LVS和服务器三台主机只有一个网卡，但是需要VIP，所以用环回来做

先给DR_LVS添加VIP

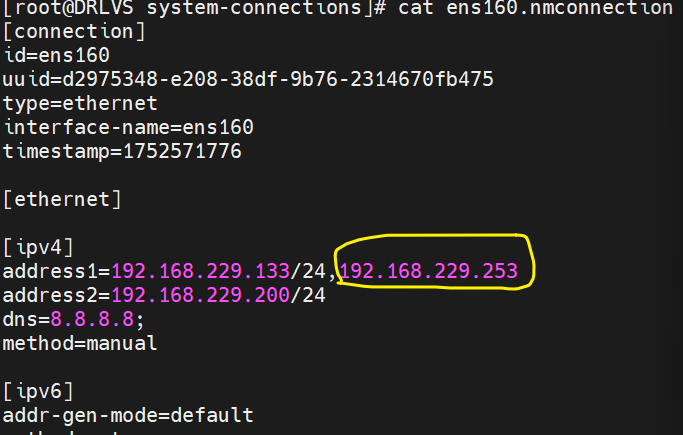

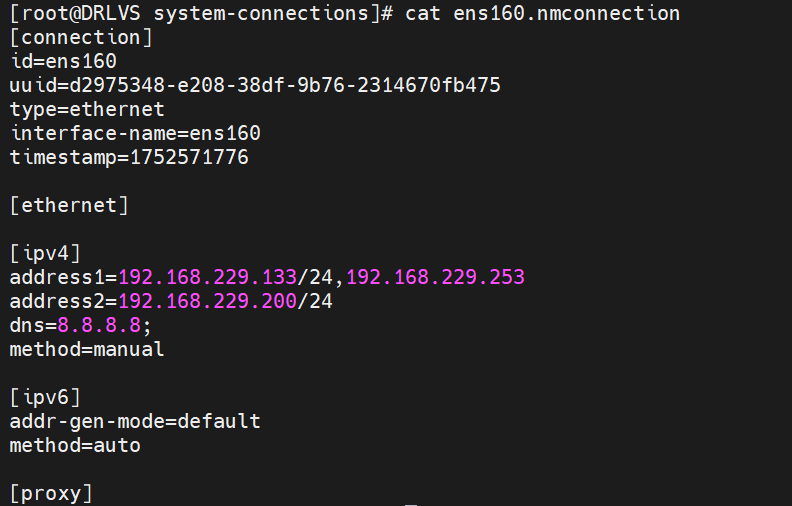

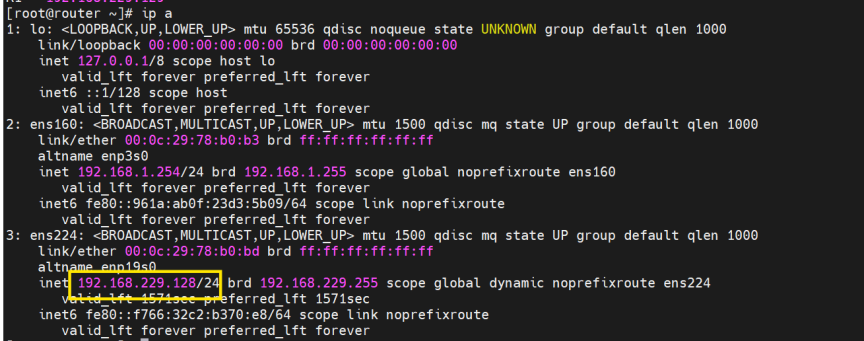

如图，192.168.229.133是本机自己的IP，下面的address2就是新增的VIP，后面服务器的网段要和VIP一致

cd /etc/NetworkManager/system-connection/

三台机器都需要添加环回

cd /etc/NetworkManager/system-connection/
cp -p ens160.nmconnection lo.nmconnection

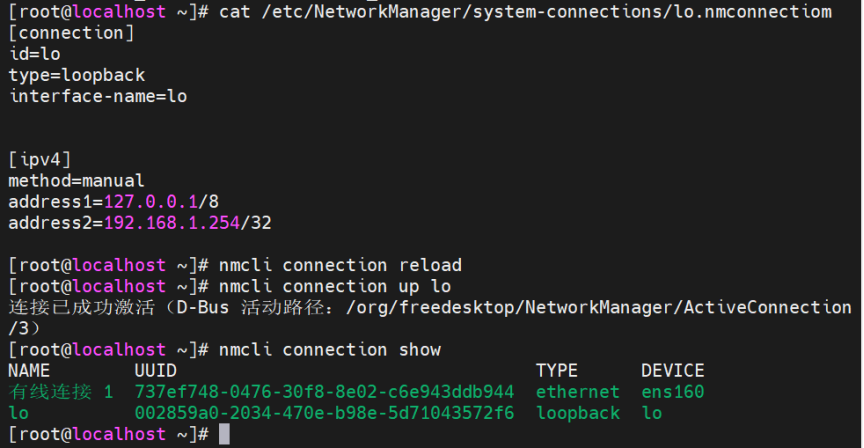

vi lo.nmconnection

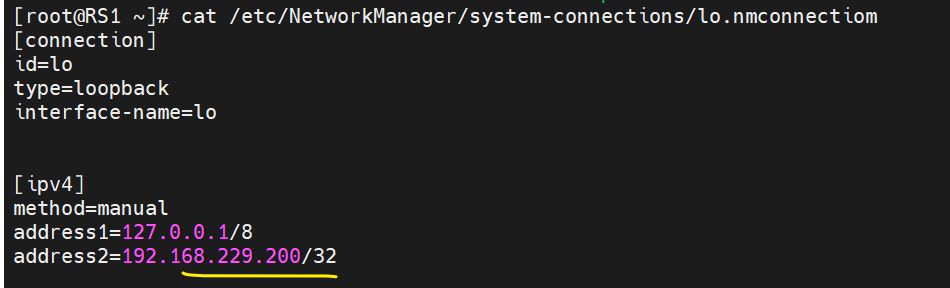

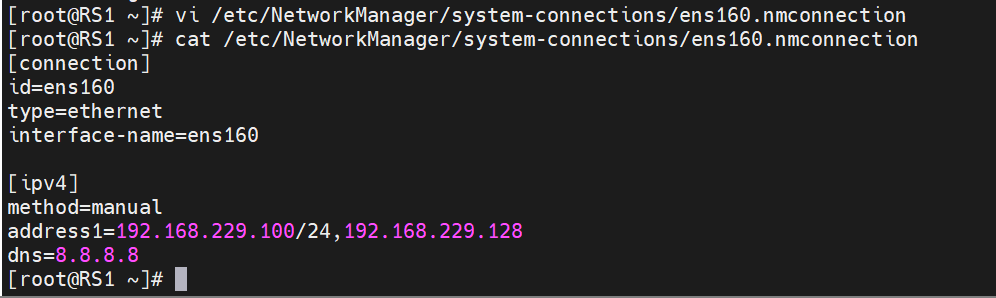

address2就是添加的环回地址，环回子网掩码必须是32

 重启生效

接口冲突IP未生效

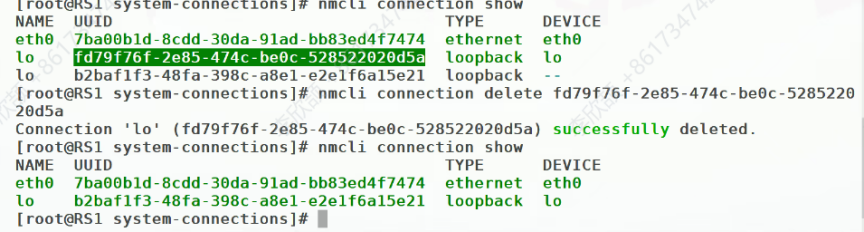

如果两个接口冲突，我们需要的接口被占用，lo未生效（绿色是生效），就删掉原始接口

---

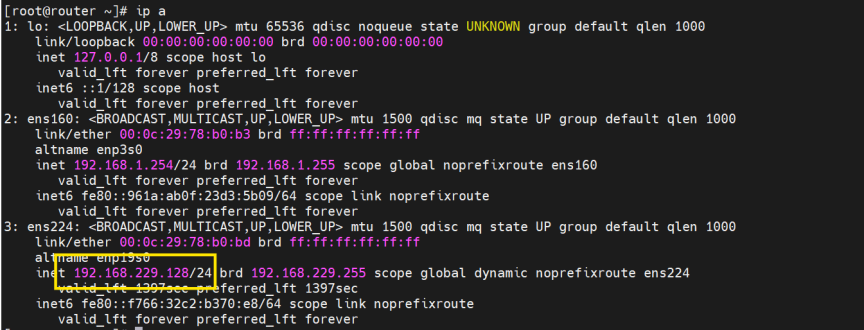

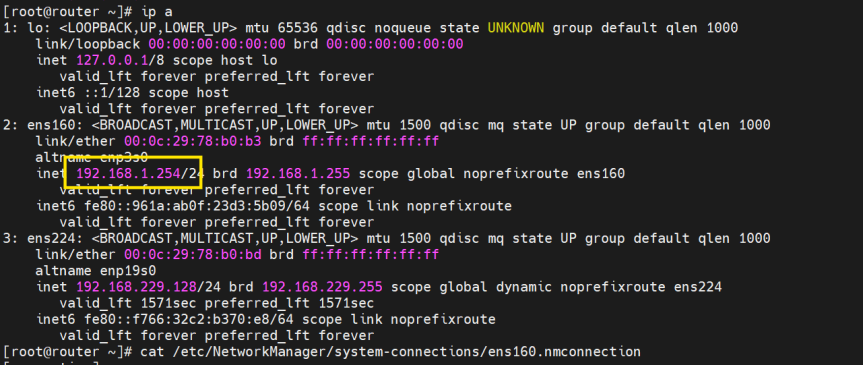

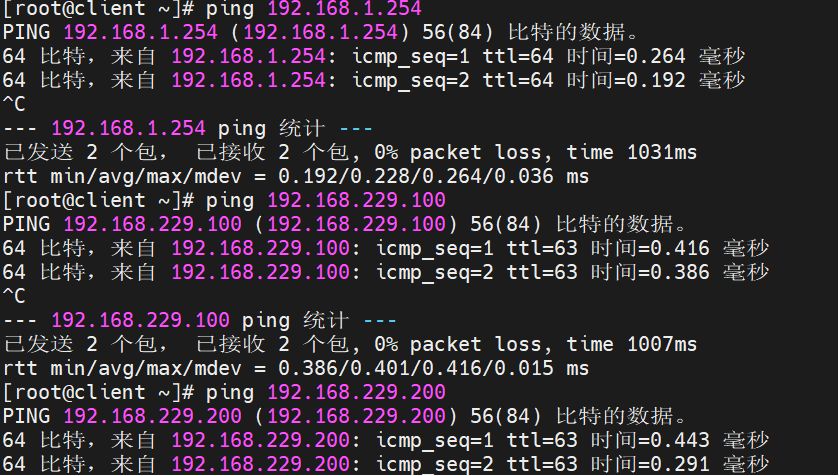

确认router和client的网关有没有问题

client的网关要改为ROUTER两个IP的其中一个（和自己是同一个网段的）



---

重启使生效

nmcli connection reload

Nmcli connection up ens160

查看是否生效

 这样就可以保证client的所有消息都发给ROUTER

---

而中间器ROUTER不需要网关，它充当路由器的作用

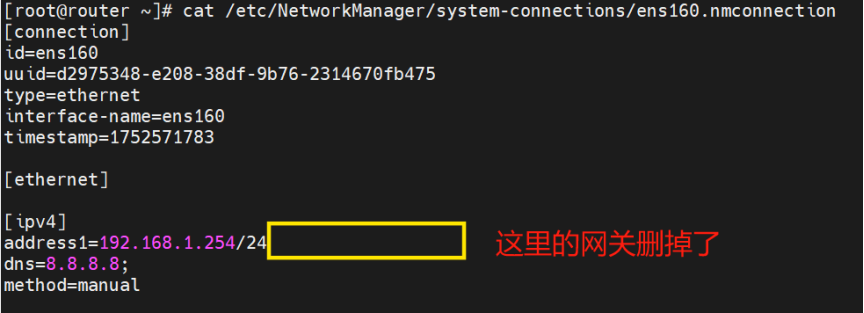

将ROUTER两个IP存放文件里的网关都删掉

同样重启生效

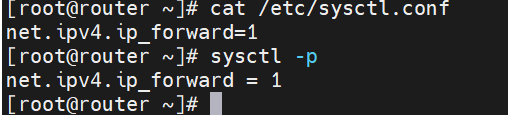

随后打开内核路由功能

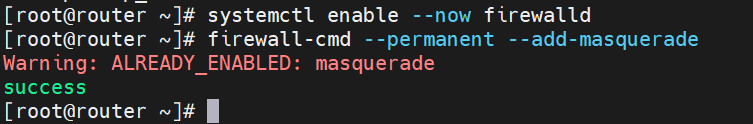

永久打开火墙，地址伪装也打开

 现在ROUTER就设置完毕了

注意：这里设置完毕后防火墙千万不要关掉！！

---

DR_LVS配置

上个实验设了环回，这里就不需要用到环回，直接用自己接口的IP作为承载就可以了

LVS的网关要改为和ROUTER同一个网段的IP

重启生效

---

R1和R2配置和net模式一样，就不需要修改了

检查环回网关和IP网关是否和VIP在同一个网段（前三位）

重启生效nmcli connection reload

nmcli connection up lo

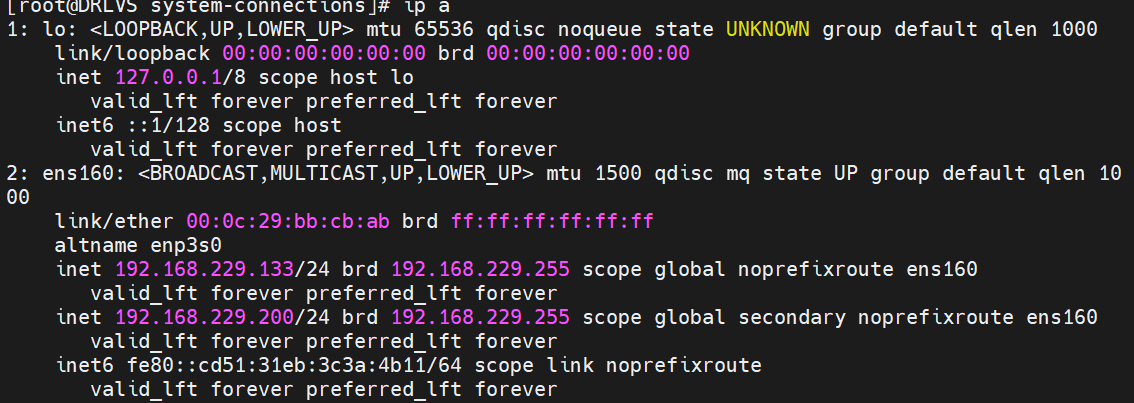

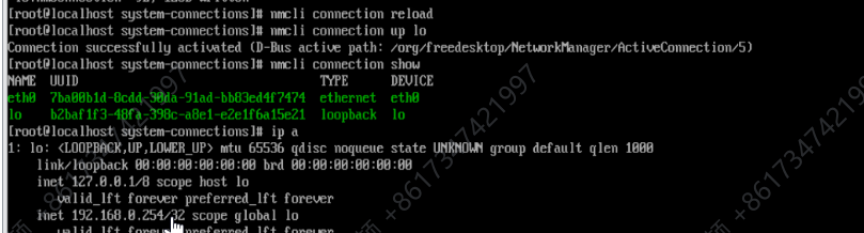

ip a

查看是否生效，如果没生效nmcli connection show找一下看是不是接口被占用了，把多余的接口删掉

---

这些环回IP只在封装的时候起效，其他的时候都不用

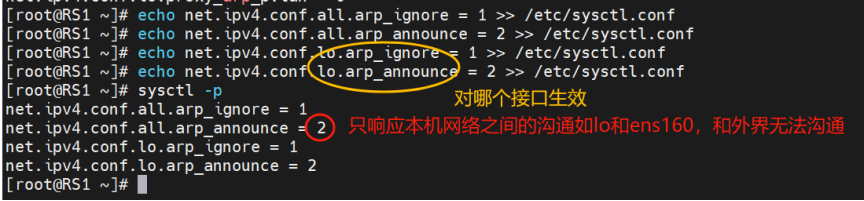

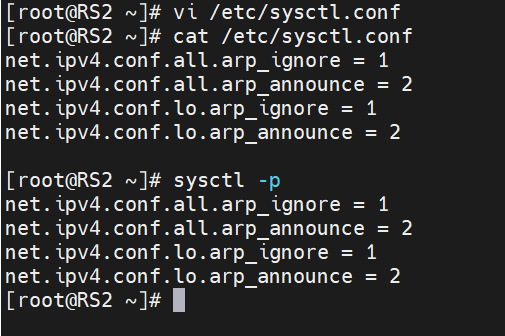

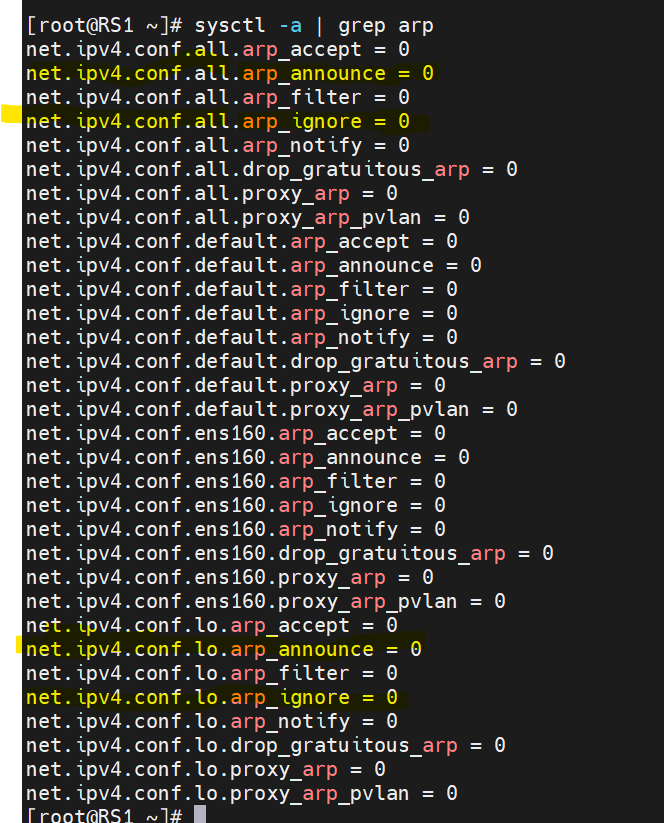

那么我们就要在服务器上对ARP实施响应管控

默认值都为0

---

接下来在LVS中写路由策略

先将之前的清除

ROUTER的也要清除

添加策略

ipvsadm -C  #检查

测试是否互通

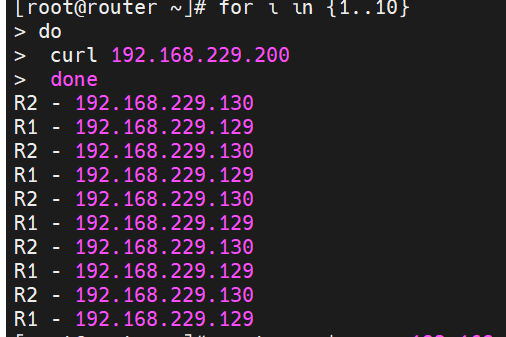

 测试client能否正常访问DR_LVS的VIP到达服务器

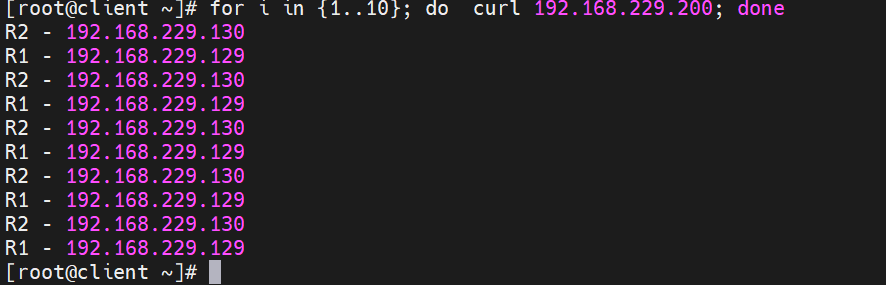

[root@client ~]# for i in {1..10}
>do
>curl 192.168.229.200
>done
