        在深度学习模型性能持续提升的同时，模型参数量与计算复杂度呈指数级增长，给边缘设备部署（如手机、嵌入式芯片）带来巨大挑战。神经网络稀疏化通过去除模型中 “冗余” 的参数或计算单元，在保证精度损失可控的前提下，实现模型压缩、加速与能耗降低。网络剪枝是稀疏化最核心、最成熟的技术之一，其本质是从 “过参数化” 模型中筛选出对任务贡献显著的核心结构，剔除无效或低效的组件，构建 “精简高效” 的稀疏网络。

1.冗余性与显著性筛选

       深度学习模型的“过参数化”特性是剪枝的前提 —— 训练完成的模型中，大量参数（如卷积核权重、全连接层权重）的绝对值接近0，对模型输出的贡献微乎其微，这些参数被称为“冗余参数”。剪枝的核心逻辑可概括为两点：

冗余性识别：通过量化指标（如权重绝对值、梯度贡献、信息熵）评估每个参数 / 结构对模型性能的 “重要性”；

显著性筛选：保留重要性高于阈值的核心组件，删除冗余组件，同时通过 “微调（Fine-tuning）” 修复剪枝导致的精度损失，确保稀疏模型与原模型性能对齐。

从模型结构维度，剪枝可作用于不同粒度的单元，按“从细到粗”可分为：

参数级剪枝：直接删除单个冗余权重（如全连接层中接近0的权重）；

通道级剪枝：删除卷积层中贡献微弱的特征通道（及对应卷积核）；

层级剪枝：删除整个对任务无必要的网络层（如浅层冗余卷积层、过渡层）；

结构级剪枝：删除更大粒度的模块（如ResNet的残差块、Transformer的注意力头）。

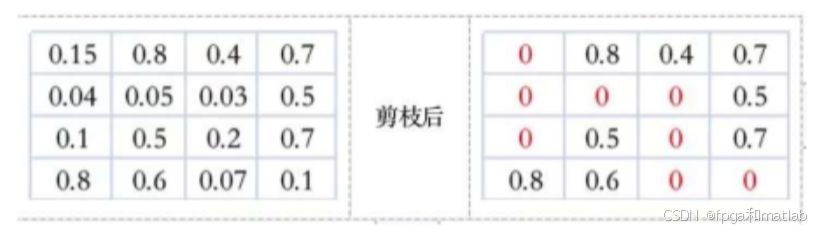

       剪掉神经元节点之间的不重要的连接。相当于把权重矩阵中的单个权重值设置为0,一般的，会对权重矩阵中所有的数值按照大小排序，把排在后面的一定比例的值设为0即可。

无论何种粒度，剪枝的核心目标均是在“稀疏度（Sparsity）”与“精度损失（Accuracy Drop）” 之间寻找最优平衡。稀疏度定义为“被剪枝的参数数量占原模型总参数数量的比例”，公式如下：

       例如，一个100M参数的模型若剪枝后剩余10M参数，其稀疏度为90%。工业界常用的稀疏度范围为50%~99%，极端情况下（如边缘设备）可实现99.9%稀疏度（如MobileNet系列通过通道剪枝将稀疏度控制在80%左右，精度损失<1%）。

2.量化参数的“贡献度”与剪枝阈值

        重要性度量是剪枝的“标尺”，决定了哪些参数应被保留，不同剪枝粒度对应不同的度量指标。重要性度量完成后，需设定剪枝阈值（Pruning Threshold） ，将重要性低于阈值的参数 / 结构标记为“待剪枝”。阈值的计算需结合目标稀疏度，常用方法包括：

固定阈值法

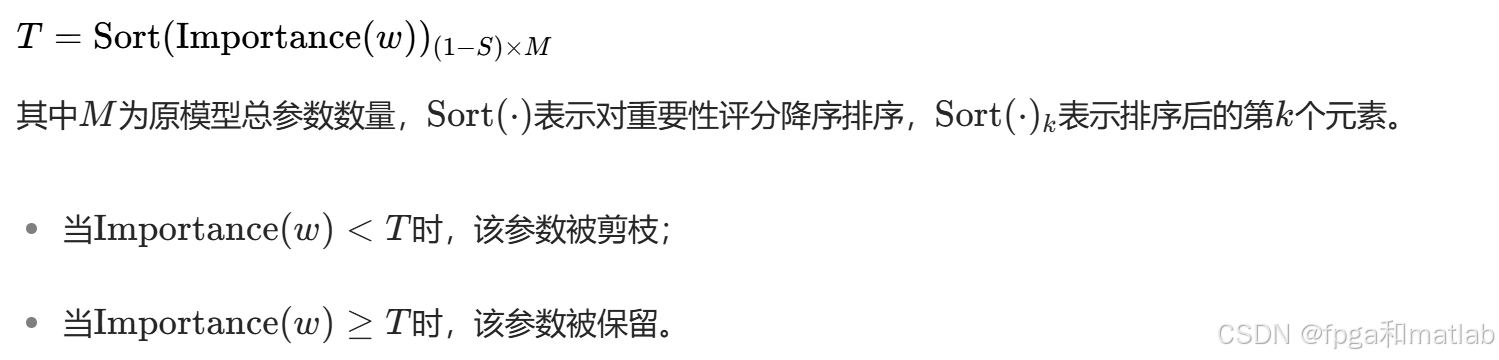

       根据目标稀疏度S，对所有参数的重要性评分排序后，取“前(1−S)%参数的最小重要性”作为阈值。例如，目标稀疏度为90%时，取重要性排名前10%的参数中最小的那个值作为阈值T，公式为：

分层阈值法

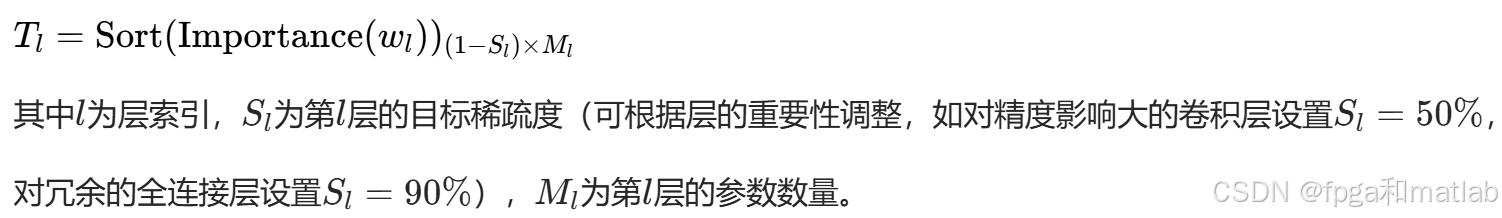

       不同网络层的参数分布差异较大（如浅层卷积层权重方差大，深层权重方差小），固定全局阈值会导致部分层过度剪枝（精度损失严重）或剪枝不足（压缩效果差）。分层阈值法为每个层单独计算阈值，公式为：

统计分布阈值法

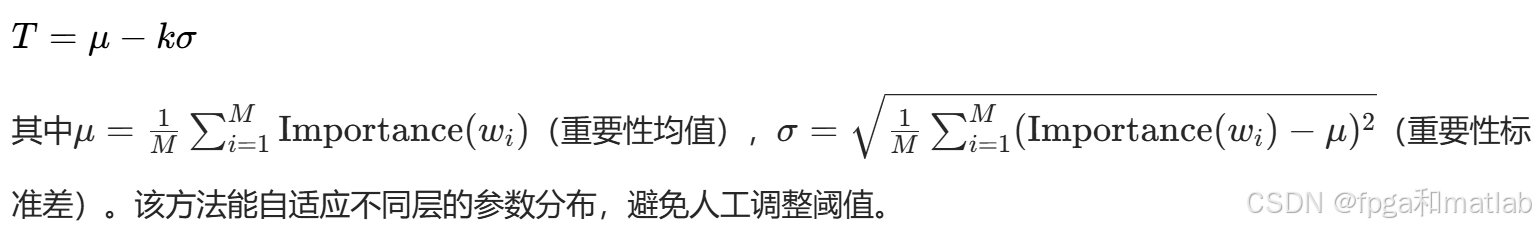

       假设参数重要性服从某一统计分布（如正态分布、拉普拉斯分布），通过分布参数确定阈值。例如，若重要性服从正态分布N(μ,σ2)，可设置阈值为μ−kσ（k为超参数，通常取1~2），公式为：

3.稀疏模型重构

       剪枝阈值确定后，需对原模型进行“结构重构”，删除冗余参数并调整网络连接，确保稀疏模型的前向传播逻辑正确。不同剪枝粒度的重构方式不同，其数学表达如下：

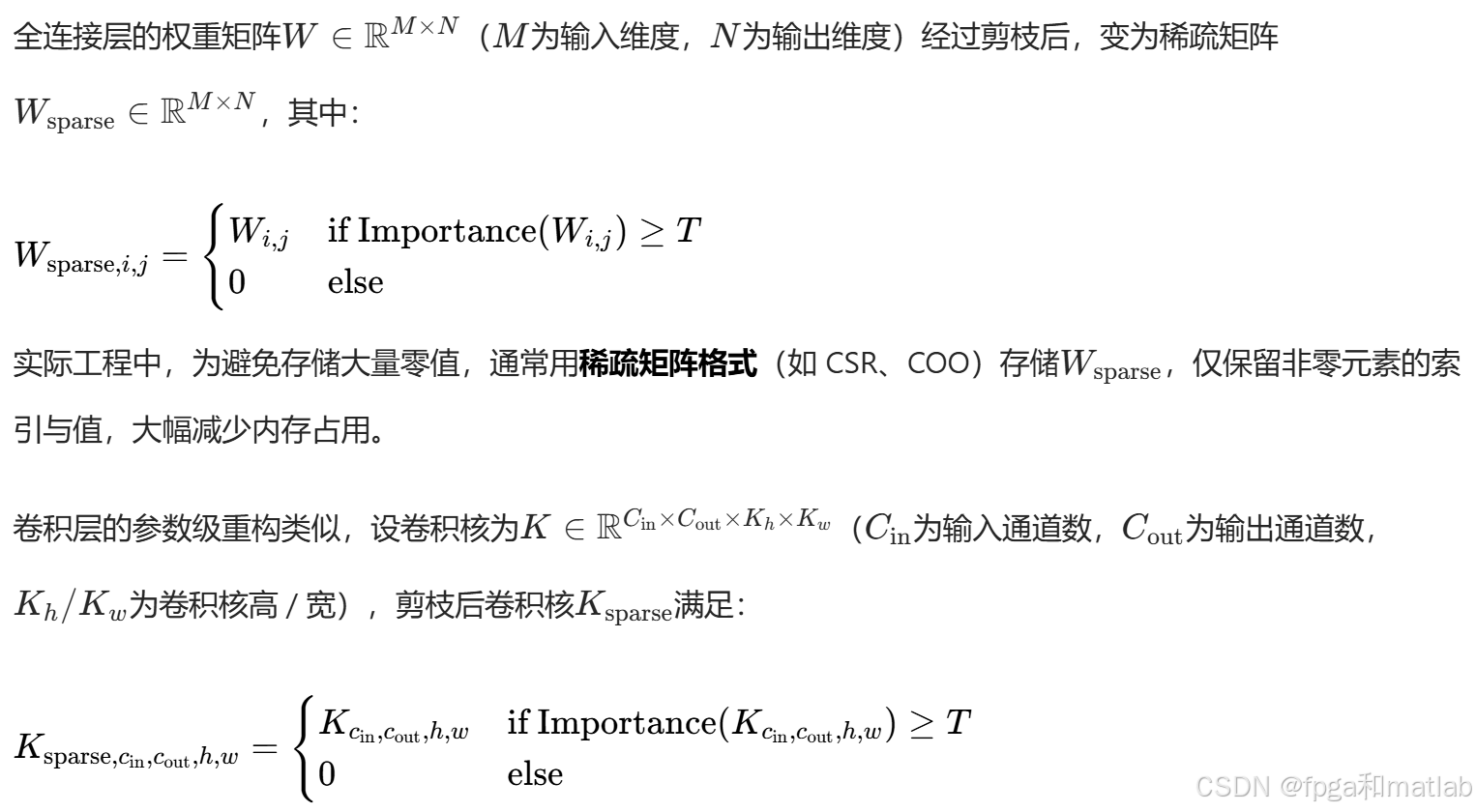

参数级重构——构建稀疏权重矩阵

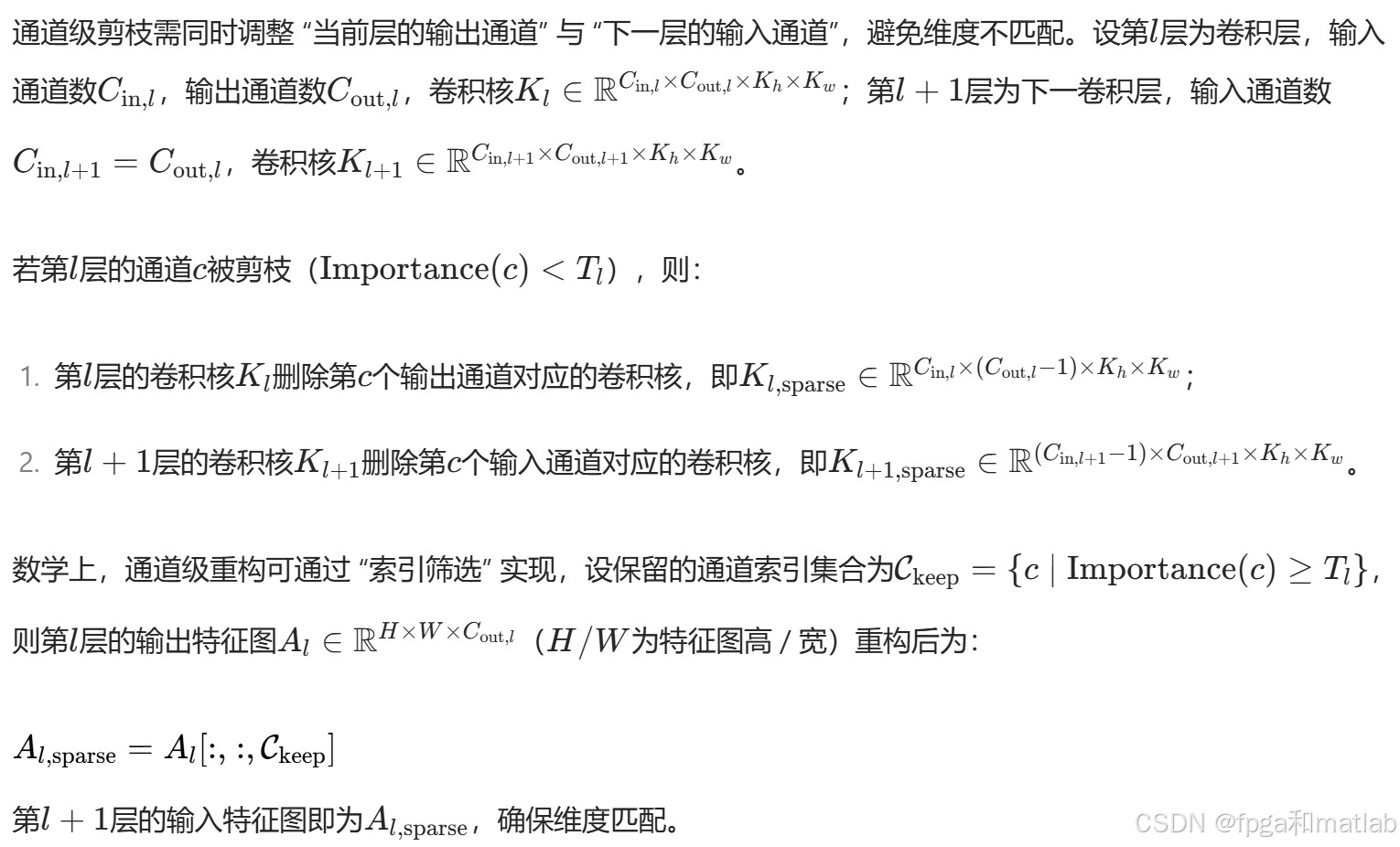

通道级重构——删除冗余通道与卷积核

微调优化——修复精度损失

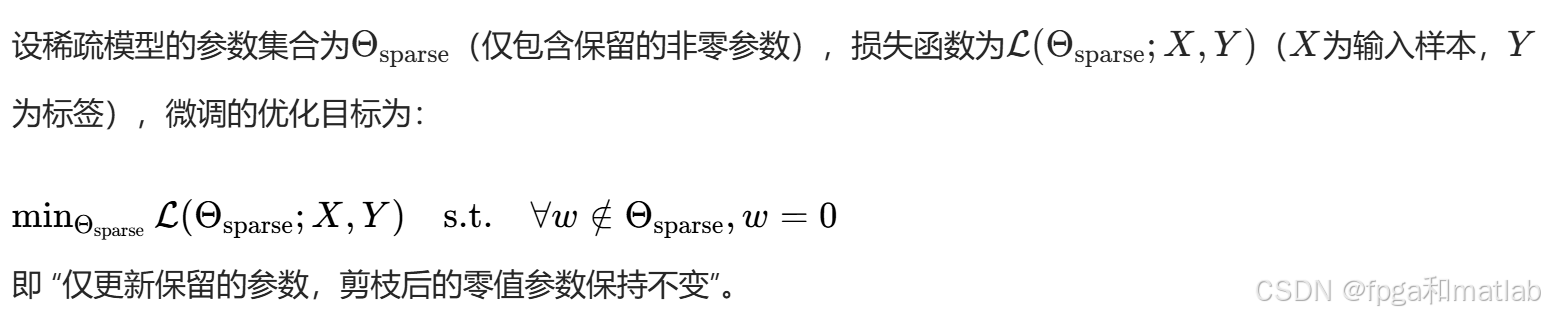

       剪枝会破坏原模型的参数分布与特征表达能力，导致精度下降。微调（Fine-tuning） 通过在训练集或验证集上继续优化稀疏模型的参数，修复精度损失，其数学本质是 “在稀疏约束下的损失最小化”。

       微调通常采用小学习率（如原训练学习率的1/10~1/100） 和少量迭代次数（如原训练轮数的 1/5） ，避免参数剧烈波动导致精度进一步下降。常用的优化器为SGD、Adam，损失函数与原模型一致（如分类任务用交叉熵损失，回归任务用MSE损失）。

4.网络剪枝的MATLAB实现

% 神经网络剪枝示例程序：基于权重绝对值的参数级剪枝
% 以LeNet-5网络在MNIST数据集上的应用为例

clear; clc; close all;

%% 1. 准备数据
% 加载MNIST数据集
[XTrain, YTrain, XTest, YTest] = loadMNISTData();

% 数据预处理：归一化到[0,1]
XTrain = double(XTrain) / 255;
XTest = double(XTest) / 255;

% 转换标签为独热编码
YTrain = onehotencode(YTrain, 1);
YTest = onehotencode(YTest, 1);

%% 2. 定义并训练原始LeNet-5网络
% 定义LeNet-5网络架构
lenet = [
    imageInputLayer([28 28 1], 'Name', 'input')

    convolution2dLayer(5, 20, 'Padding', 0, 'Name', 'conv1')
    reluLayer('Name', 'relu1')
    maxPooling2dLayer(2, 'Stride', 2, 'Name', 'pool1')

    convolution2dLayer(5, 50, 'Padding', 0, 'Name', 'conv2')
    reluLayer('Name', 'relu2')
    maxPooling2dLayer(2, 'Stride', 2, 'Name', 'pool2')

    fullyConnectedLayer(500, 'Name', 'fc1')
    reluLayer('Name', 'relu3')

    fullyConnectedLayer(10, 'Name', 'fc2')
    softmaxLayer('Name', 'softmax')
    classificationLayer('Name', 'classification')
];

% 训练选项
options = trainingOptions('sgdm', ...
    'MaxEpochs', 10, ...
    'InitialLearnRate', 0.01, ...
    'MiniBatchSize', 256, ...
    'ValidationData', {XTest, YTest}, ...
    'ValidationFrequency', 30, ...
    'Verbose', true, ...
    'Plots', 'training-progress');

% 训练原始网络
disp('训练原始网络...');
originalNet = trainNetwork(XTrain, YTrain, lenet, options);

% 评估原始网络性能
[originalPreds, originalScores] = classify(originalNet, XTest);
originalAccuracy = mean(originalPreds == vec2ind(YTest'));
fprintf('原始网络测试准确率: %.4f\n', originalAccuracy);

% 计算原始网络参数数量
originalParams = countParameters(originalNet);
fprintf('原始网络参数数量: %d\n', originalParams);

%% 3. 网络剪枝
% 剪枝参数设置
pruningRatio = 0.5;  % 剪枝比例（保留50%的参数）
layersToPrune = {'conv1', 'conv2', 'fc1', 'fc2'};  % 需要剪枝的层

% 创建剪枝后的网络
prunedNet = originalNet;

% 记录剪枝前后的参数信息
paramInfo = struct();

% 对每一层进行剪枝
for i = 1:length(layersToPrune)
    layerName = layersToPrune{i};
    layerIdx = find(strcmp({prunedNet.Layers.Name}, layerName));

    % 获取层权重
    weights = prunedNet.Layers(layerIdx).Weights;
    biases = prunedNet.Layers(layerIdx).Bias;

    % 记录原始参数数量
    [rows, cols, channels, filters] = size(weights);
    originalLayerParams = numel(weights);
    paramInfo(i).layer = layerName;
    paramInfo(i).original = originalLayerParams;

    % 将权重转换为向量以便排序
    weightsVec = weights(:);

    % 计算剪枝阈值（基于权重绝对值）
    absWeights = abs(weightsVec);
    sortedWeights = sort(absWeights);
    thresholdIdx = floor((1 - pruningRatio) * length(sortedWeights));
    threshold = sortedWeights(thresholdIdx);

    % 执行剪枝：将低于阈值的权重设为0
    mask = absWeights >= threshold;
    prunedWeightsVec = weightsVec .* mask;

    % 恢复为原始权重形状
    prunedWeights = reshape(prunedWeightsVec, size(weights));

    % 更新网络权重
    prunedNet.Layers(layerIdx).Weights = prunedWeights;

    % 记录剪枝后的参数数量
    prunedLayerParams = sum(mask);
    paramInfo(i).pruned = prunedLayerParams;
    paramInfo(i).ratio = 1 - prunedLayerParams / originalLayerParams;

    fprintf('剪枝层 %s: 原始参数=%d, 剪枝后参数=%d, 剪枝比例=%.2f%%\n', ...
        layerName, originalLayerParams, prunedLayerParams, paramInfo(i).ratio*100);
end

% 计算剪枝后网络的总参数数量
prunedParams = 0;
for i = 1:length(paramInfo)
    prunedParams = prunedParams + paramInfo(i).pruned;
end
% 加上偏置参数（这里不剪枝偏置）
prunedParams = prunedParams + sum(cellfun(@(x) numel(x.Bias), {prunedNet.Layers(strcmp({prunedNet.Layers.Name}, layersToPrune))}));

fprintf('剪枝后网络总参数数量: %d (减少了 %.2f%%)\n', ...
    prunedParams, (1 - prunedParams / originalParams) * 100);

% 评估剪枝后未微调的网络性能
[prunedPreds, ~] = classify(prunedNet, XTest);
prunedAccuracyBeforeFT = mean(prunedPreds == vec2ind(YTest'));
fprintf('剪枝后未微调的测试准确率: %.4f\n', prunedAccuracyBeforeFT);

%% 4. 剪枝后网络的微调
% 微调选项：使用较小的学习率
fineTuneOptions = trainingOptions('sgdm', ...
    'MaxEpochs', 5, ...
    'InitialLearnRate', 0.001,  % 学习率比原始训练小
    'MiniBatchSize', 256, ...
    'ValidationData', {XTest, YTest}, ...
    'ValidationFrequency', 30, ...
    'Verbose', true, ...
    'Plots', 'training-progress');

% 执行微调
disp('剪枝后网络微调...');
fineTunedNet = trainNetwork(XTrain, YTrain, prunedNet, fineTuneOptions);

% 评估微调后的网络性能
[ftPreds, ~] = classify(fineTunedNet, XTest);
fineTunedAccuracy = mean(ftPreds == vec2ind(YTest'));
fprintf('剪枝后微调的测试准确率: %.4f\n', fineTunedAccuracy);

%% 5. 结果可视化
% 绘制不同阶段的准确率对比
figure;
bar([originalAccuracy, prunedAccuracyBeforeFT, fineTunedAccuracy]);
xticklabels({'原始网络', '剪枝后未微调', '剪枝后微调'});
ylabel('测试准确率');
title('不同阶段网络准确率对比');
ylim([0.9 1.0]);
grid on;

% 绘制参数数量对比
figure;
bar([originalParams, prunedParams]);
xticklabels({'原始网络', '剪枝后网络'});
ylabel('参数数量');
title('网络参数数量对比');
grid on;

% 可视化部分层的权重稀疏性
layerToVisualize = 'fc1';
layerIdx = find(strcmp({originalNet.Layers.Name}, layerToVisualize));

% 原始权重
originalWeights = originalNet.Layers(layerIdx).Weights;
% 剪枝后权重
prunedWeights = prunedNet.Layers(layerIdx).Weights;

figure;
subplot(1,2,1);
imagesc(originalWeights(:, 1:100));  % 显示部分权重
title(['原始网络 ', layerToVisualize, ' 层权重']);
colorbar;

subplot(1,2,2);
imagesc(prunedWeights(:, 1:100));  % 显示部分权重
title(['剪枝后 ', layerToVisualize, ' 层权重（黑色为0）']);
colorbar;

%% 辅助函数：加载MNIST数据集
function [XTrain, YTrain, XTest, YTest] = loadMNISTData()
    % 从MAT文件加载MNIST数据（假设数据已下载并保存为mnist.mat）
    % mnist.mat应包含XTrain, YTrain, XTest, YTest
    if exist('mnist.mat', 'file')
        load('mnist.mat');
    else
        % 如果没有本地文件，从网络下载（需要网络连接）
        disp('从网络下载MNIST数据集...');
        url = 'https://www.cs.toronto.edu/~kriz/mnist.mat';
        filename = 'mnist.mat';
        websave(filename, url);
        load(filename);

        % 转换数据格式
        XTrain = permute(train_images, [2, 1, 3]);
        XTrain = reshape(XTrain, 28, 28, 1, []);
        YTrain = train_labels + 1;  % 标签从1开始

        XTest = permute(test_images, [2, 1, 3]);
        XTest = reshape(XTest, 28, 28, 1, []);
        YTest = test_labels + 1;    % 标签从1开始

        % 保存数据供下次使用
        save('mnist.mat', 'XTrain', 'YTrain', 'XTest', 'YTest');
    end
end
