函数签名

public DBObjectCollection GetOffsetCurves(double offsetDist)

创建偏移副本，可实现偏移，或等距离外扩或收缩。

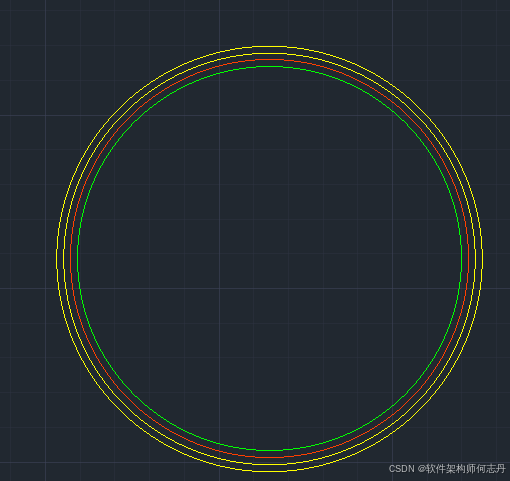

圆

红圆是原图，黄色圆圈是偏移10和20，绿色圆是偏移-10。这些圆的圆心相同，半径依次相差10。
正偏移，向圆外，即半径变大；负方向半径变小。

在这里插入图片描述

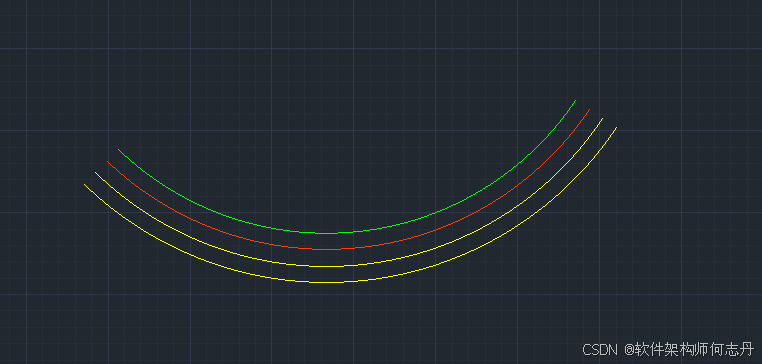

圆弧

在这里插入图片描述
弧和圆类似。

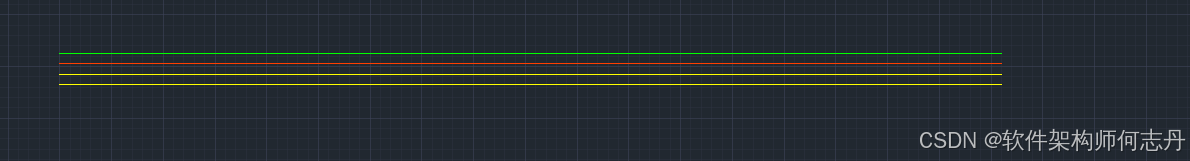

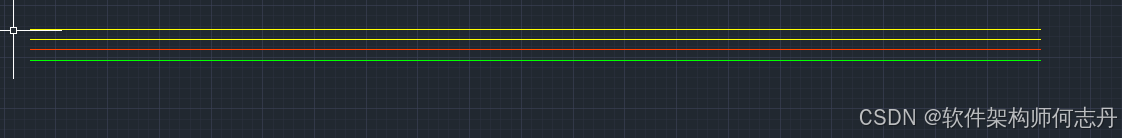

水平直线（起点在左)

红色线段是原始线段，起点在左，终点在右。黄色线段是偏移10和20，绿色线段是偏移-10。
正偏移，向线段上偏移；负偏移，线段下。
射线X起点和线段起点相同，方向也相同。逆时针旋转X180度，扫到的点在线段上;扫不到的，在线段下。
在这里插入图片描述

水平直线（起点在右)

红色线段是原始线段，起点在右，终点在左。黄色线段是偏移10和20，绿色线段是偏移-10。
正偏移，向线段上偏移；负偏移，线段下。
在这里插入图片描述

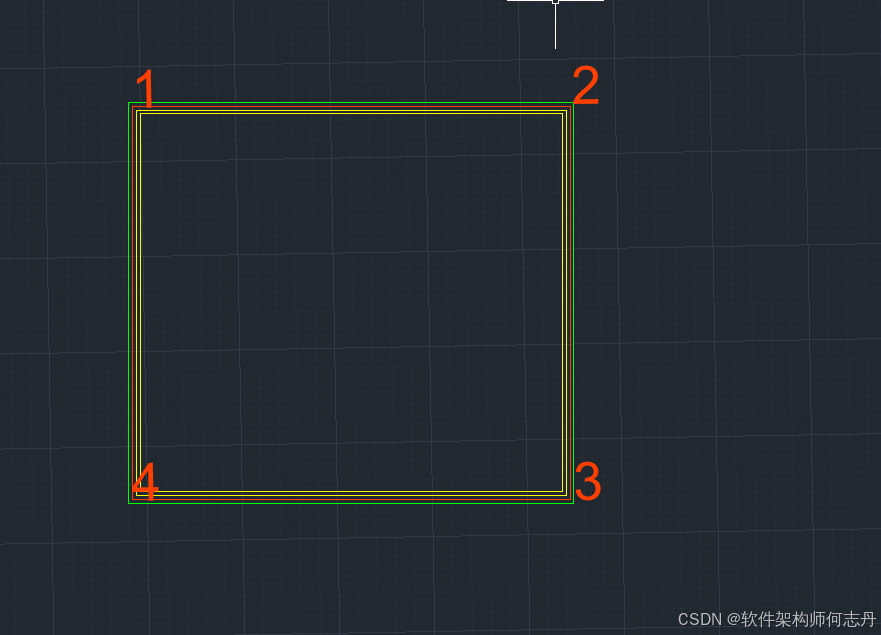

多义线矩形（节点顺时针)

和线段的方向相反。
正偏向，向内；负偏移，向外。和圆相反。
在这里插入图片描述

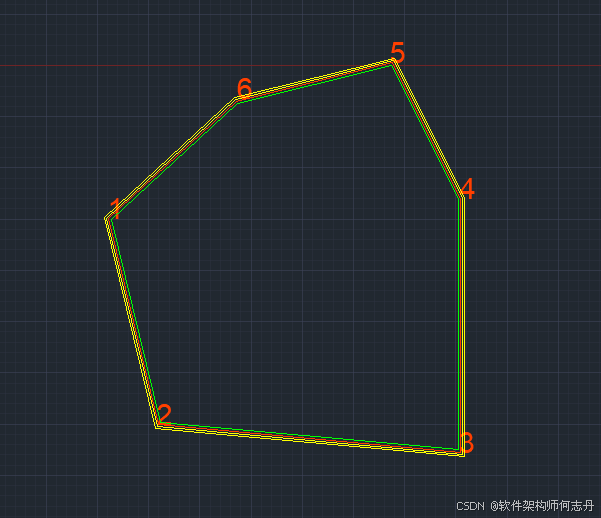

多义线（节点逆时针)

和线段的方向相反。
正偏向，向外；负偏移，向内。和圆相同。
在这里插入图片描述

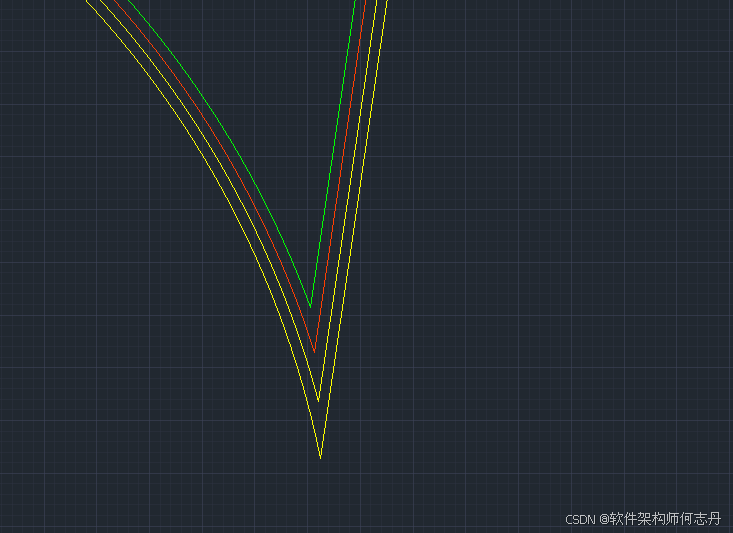

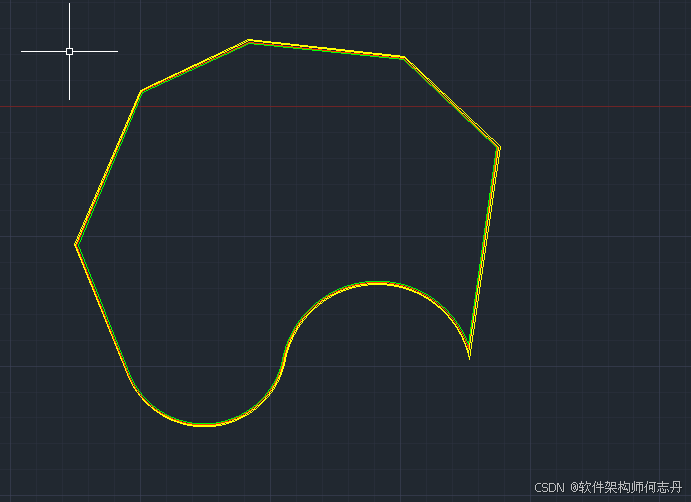

包括圆弧的逆时针多义线段

方向和只包括直线的逆时针多义线完全相同。
在这里插入图片描述

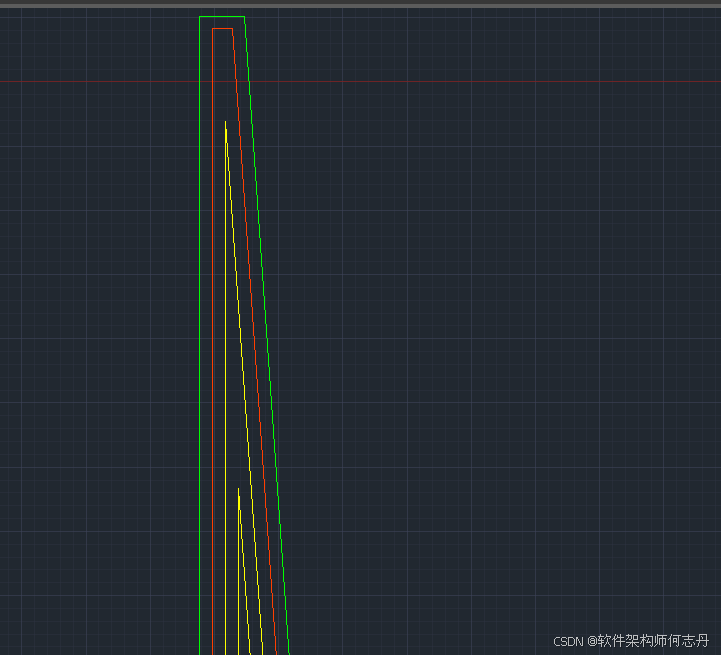

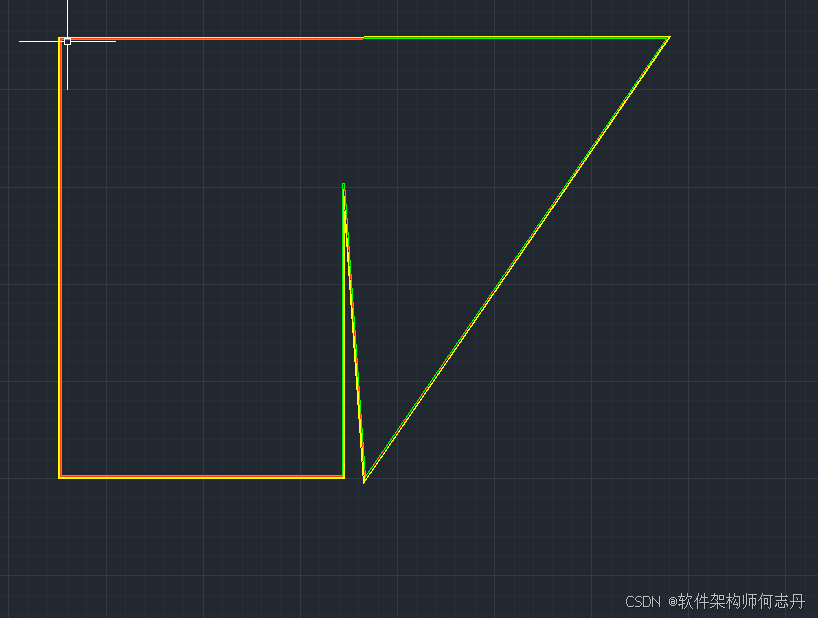

比较少见的多义线

在这里插入图片描述

测试用代码

        [CommandMethod("Test")]
        public void Test()
        {
            CSelAEntity selDst = new CSelAEntity("请选择圆弧。");
            selDst.AddCurve();
            var prDst = selDst.Sel();
            if (prDst.Status != PromptStatus.OK)
            {
                return ;
            }
            var db = CadBase.GetDefaultDatabase();
            int x = 0, y = 10,x2=0,y2=0;
            DBObjectCollection obs;
            using (var tr = db.TransactionManager.StartTransaction())
            {
                Curve curve = tr.GetObject(prDst.ObjectId, OpenMode.ForWrite) as Curve;
                obs = curve.GetOffsetCurves(y);
                tr.Commit();
            }
            foreach (Entity e in obs)
            {
                e.ColorIndex = 2;
                CEntHelp.AddEnity(e);
            }
        }
