【HFP】规范精讲[12]: HFP扩展能力揭秘——指示器控制、呼叫转移与时长统计

本文深入解析蓝牙免提设备(HFP)规范中的扩展功能机制，包括指示器控制、HF指示器上报、呼叫转移和通话时长查询四大核心功能。文章详细拆解了各功能的AT命令交互流程、参数规则和应用场景：1）通过AT+BIA命令自定义状态指示器；2）利用AT+BIND/BIEV实现免提设备状态上报；3）使用AT+CCFC控制呼叫转移；4）借助AT+BCDI查询通话时长。这些功能基于HFP协议层设计，在保证基础通话功能

weixin_37800531

1730人浏览 · 2026-03-22 23:30:00

weixin_37800531 · 2026-03-22 23:30:00 发布

在蓝牙免提设备的使用过程中，我们会接触到许多实用的扩展功能——比如自定义哪些状态指示灯亮起、控制手机的呼叫转移、查询通话时长等。这些功能看似独立，实则都基于HFP（Hands-Free Profile）规范中定义的指示器控制与扩展功能机制。它们就像为基础通话功能添加的增值服务，让蓝牙免提的使用更灵活、更贴合用户需求。本文深入拆解这些扩展功能的底层逻辑，看清HFP规范如何支撑设备的进阶交互。

一、指示器激活与停用：自定义设备的状态反馈

二、HF指示器：免提设备向音频网关的状态上报

一、指示器激活与停用：自定义设备的状态反馈

免提设备与音频网关（如手机）之间会传递多种状态信息，如信号强度、电池电量、呼叫状态等，这些信息通过指示器（Indicator）呈现给用户。HFP允许免提设备自主控制哪些指示器需要激活、哪些需要停用，就像用户可以自定义手机通知的开启与关闭，核心是让设备只呈现用户关心的状态，避免信息冗余。

1.1 指示器的核心分类与默认规则

HFP定义的指示器涵盖了设备状态的方方面面，主要分为以下几类：

基础状态指示器：服务状态（service）、信号强度（signal）、漫游状态（roam）、电池电量（battchg）；

呼叫相关指示器：呼叫状态（call）、呼叫建立状态（callsetup）、保持呼叫状态（callheld）、呼叫转移（callfwd）；

扩展指示器：HF设备专属指示器（如耳机的电池电量、驾驶安全模式）。

这些指示器的默认规则的是：服务层连接建立后，所有指示器均默认激活，音频网关会实时同步所有指示器的状态变化。但在实际使用中，用户可能不需要某些指示器（如车载设备无需显示漫游状态），此时免提设备可通过命令停用这些指示器。

1.2 指示器控制的核心流程

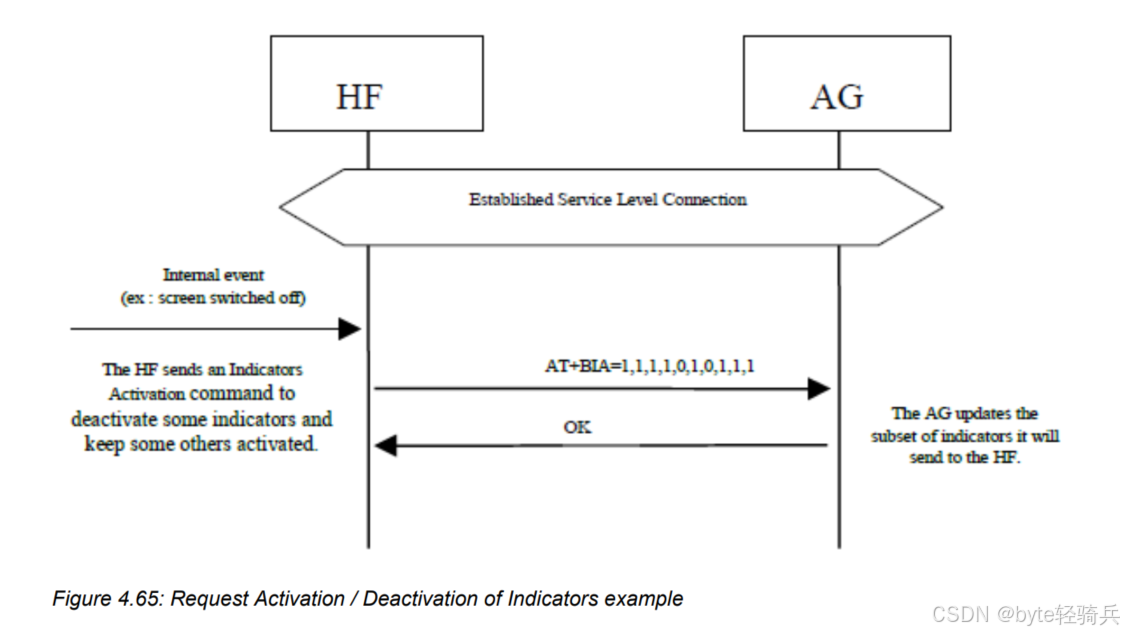

免提设备通过AT+BIA命令（Bluetooth Indicators Activation，蓝牙指示器激活命令）控制指示器的激活与停用，流程如下：

免提设备与音频网关已建立服务层连接，且完成初始化（通过AT+CIND=?命令获取音频网关支持的指示器列表及索引）；
用户在免提设备上设置需要激活/停用的指示器（如车载系统设置"不显示漫游状态"）；
免提设备发送AT+BIA命令，格式为AT+BIA=<indrep1>[,<indrep2>[,...[,<indrepn>]]]，其中<indrep>为1（激活）或0（停用），参数顺序与AT+CIND=?命令返回的指示器顺序一致；
音频网关收到命令后，解析每个参数对应的指示器，更新激活状态；
音频网关返回"OK"响应，确认设置生效；
此后，音频网关仅同步激活的指示器状态变化，停用的指示器不再发送状态更新。

例如，音频网关的指示器顺序为[service, signal, roam, battchg, call, callsetup, callheld, callfwd]，免提设备发送AT+BIA=1,1,0,1,1,1,1,1，表示激活服务、信号、电池、呼叫相关指示器，停用漫游指示器。设置后，音频网关的漫游状态变化不会再通知免提设备。

1.3 关键规则与特殊情况

强制激活的指示器：呼叫（call）、呼叫建立（callsetup）、呼叫保持（callheld）、呼叫转移（callfwd）这四个指示器为强制激活项，即使免提设备在AT+BIA命令中设置为0，音频网关也会忽略该请求，保持其激活状态。这是因为这些指示器直接关联通话核心功能，确保用户不会错过关键的呼叫状态变化。
命令格式的灵活性：若免提设备只想修改部分指示器的状态，可在命令中省略其他参数（参数间用逗号分隔）。例如，已激活所有指示器，后续想停用漫游指示器，可发送AT+BIA=,,,0（前三个参数省略，保持原有状态，第四个参数设为0）。
有效期限制：AT+BIA命令的设置仅在当前服务层连接期间有效，服务层连接断开后，所有指示器恢复默认激活状态。若用户需要长期使用自定义设置，免提设备需在每次建立服务层连接后重新发送AT+BIA命令。
事件报告的关联：指示器的激活状态与事件报告（AT+CMER命令）相关联。若事件报告功能禁用，即使指示器处于激活状态，音频网关也不会发送状态更新；若后续重新启用事件报告，仅激活的指示器会同步状态。

1.4 应用场景与用户价值

指示器控制功能的核心价值在于个性化定制，适配不同使用场景：

车载场景：驾驶员可能只关心呼叫状态、信号强度和电池电量，可停用漫游、服务状态等指示器，减少车载屏幕的信息干扰；

耳机场景：小型蓝牙耳机的指示灯有限，可只激活呼叫状态和自身电池电量指示器，避免指示灯频繁切换导致用户困惑；

办公场景：桌面蓝牙音箱可激活所有指示器，方便用户全面了解设备状态。

二、HF指示器：免提设备向音频网关的状态上报

传统的指示器机制是音频网关向免提设备同步状态，而HF指示器（HF Indicators）功能则实现了反向通信——免提设备将自身的状态信息上报给音频网关，就像免提设备主动向手机汇报自己的状态，为双向状态同步提供了可能。

2.1 HF指示器的核心作用与支持范围

HF指示器的作用是让音频网关知晓免提设备的状态，从而优化交互体验或触发特定逻辑。HFP规范定义的HF指示器支持多种状态类型，常见的包括：

免提设备电池电量：告知音频网关耳机/车载设备的剩余电量，方便音频网关提示用户充电；

驾驶安全模式：车载设备开启后，告知音频网关进入驾驶模式，音频网关可自动简化操作（如禁用复杂语音指令）；

音频输入状态：告知音频网关免提设备的麦克风是否正常工作。

这些指示器的具体含义和取值范围由蓝牙SIG的"Assigned Numbers"文档定义，设备厂商需遵循统一标准，确保兼容性。

2.2 HF指示器的完整交互流程

HF指示器的交互流程分为四个关键步骤：支持性确认、HF设备上报支持的指示器、音频网关反馈支持情况、状态同步，具体如下：

（1）支持性确认

服务层连接初始化阶段，免提设备与音频网关通过AT+BRSF命令交换支持的功能，其中第8位（HF设备）和第10位（音频网关）用于标识是否支持HF指示器功能。只有当双方均支持时，后续的HF指示器交互才能进行。

（2）HF设备上报支持的指示器

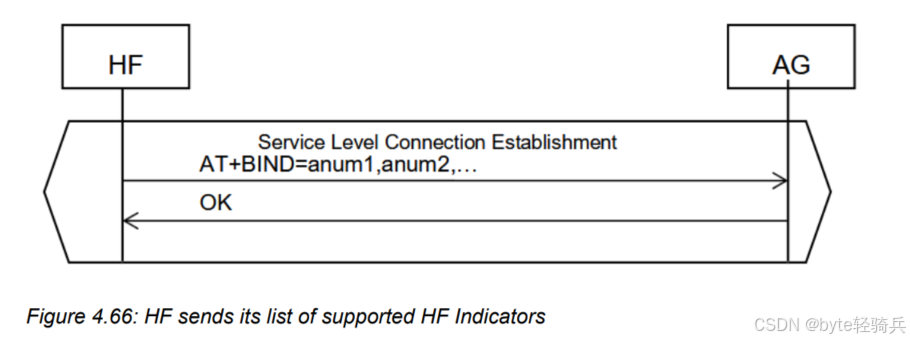

免提设备通过AT+BIND命令（Bluetooth HF Indicators Feature，蓝牙HF指示器命令），将自身支持的HF指示器列表发送给音频网关，格式为AT+BIND=<anum1>,<anum2>,...，其中<anum>为指示器的分配编号（由蓝牙SIG定义，如电池电量的分配编号为0x0001）。例如，免提设备支持电池电量和驾驶安全模式指示器，发送AT+BIND=1,2。

音频网关收到命令后，返回"OK"响应，确认接收成功。

（3）音频网关反馈支持情况

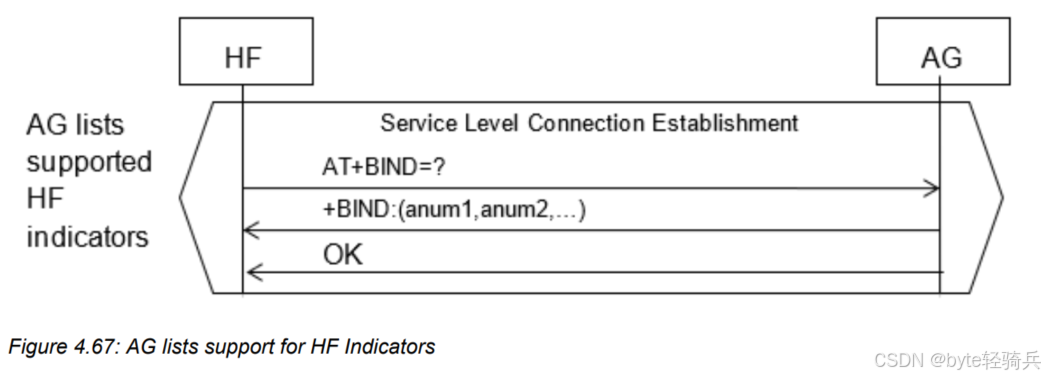

免提设备发送AT+BIND=?命令，查询音频网关支持的HF指示器。音频网关返回+BIND响应码，格式为+BIND:(<anum1>,<anum2>,...)，列出自身支持的指示器分配编号，随后返回"OK"。

例如，音频网关仅支持电池电量指示器，返回+BIND:(1)。

（4）激活状态查询与状态同步

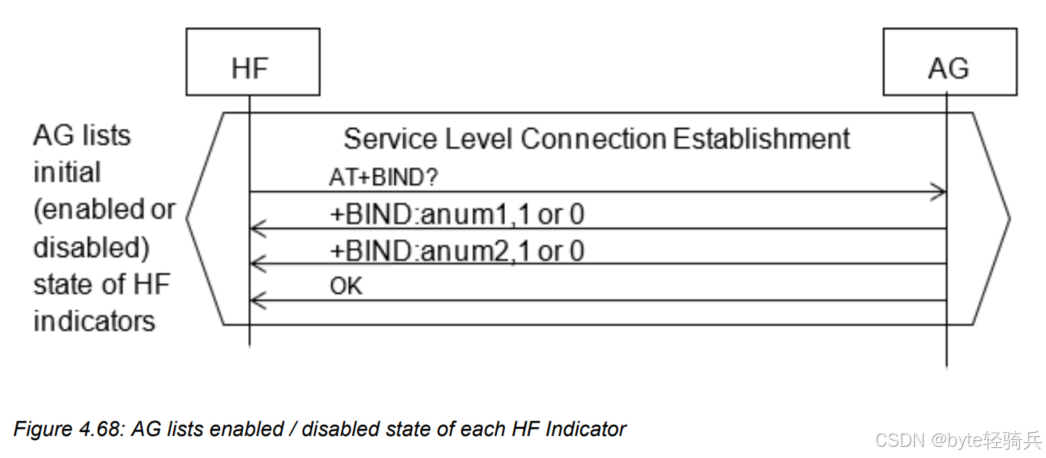

免提设备发送AT+BIND?命令，查询音频网关已激活的HF指示器（即音频网关希望接收哪些指示器的状态更新）；
音频网关返回+BIND响应码，格式为+BIND:<anum>,<state>，其中<state>为0（禁用）或1（启用），多个指示器分多条响应返回，最后返回"OK"；

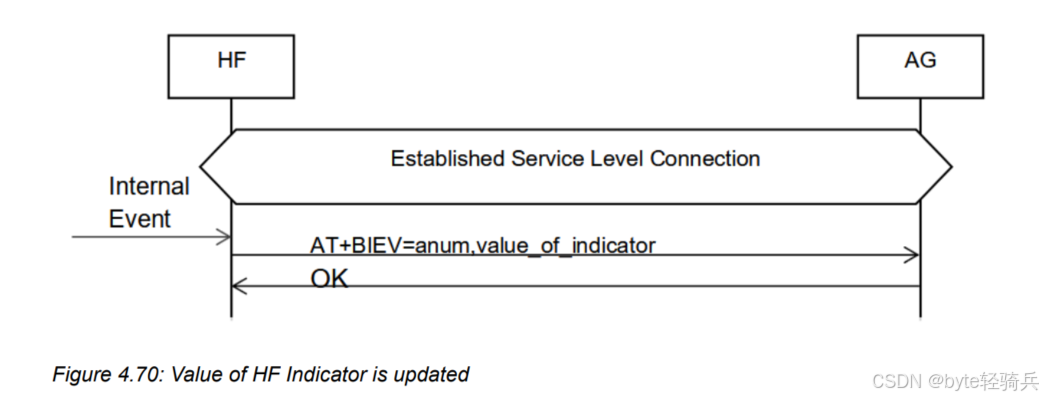

此后，当免提设备的激活指示器状态发生变化时，发送AT+BIEV命令（Bluetooth HF Indicators Event，蓝牙HF指示器事件命令）上报，格式为AT+BIEV=<anum>,<value>，其中<value>为指示器的当前值（如电池电量为3格，对应值为3）；
音频网关收到后，返回"OK"响应；若指示器已禁用或不支持，返回"ERROR"响应。

例如，免提设备的电池电量从3格降至2格，发送AT+BIEV=1,2，音频网关返回"OK"，并可在自身界面显示免提设备的电量状态。

2.3 动态激活与停用

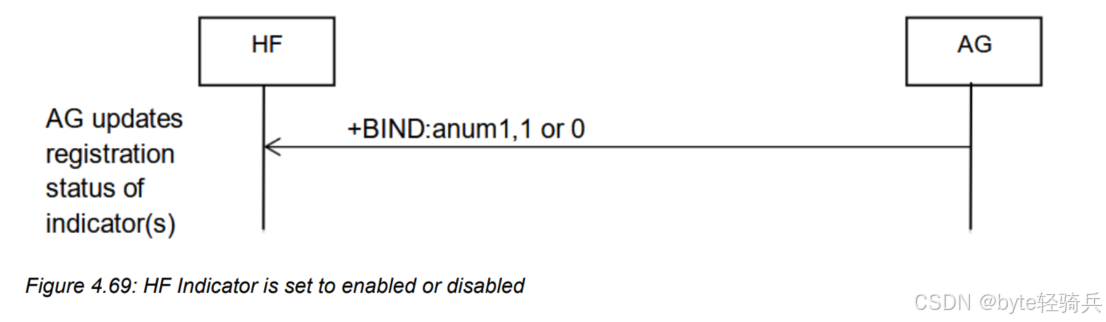

音频网关可随时通过+BIND非请求响应码，动态修改HF指示器的激活状态。例如，音频网关发送+BIND:1,0，表示禁用免提设备的电池电量指示器上报，此后免提设备无需再同步该状态；发送+BIND:1,1，则重新启用该指示器，免提设备需立即上报当前状态，确保同步。

2.4 核心价值与应用场景

HF指示器功能填补了免提设备状态上报的空白，典型应用场景包括：

蓝牙耳机电量显示：手机（音频网关）通过HF指示器接收耳机的电池电量，在手机屏幕上显示耳机剩余电量，方便用户及时充电；

车载驾驶模式联动：车载设备开启驾驶安全模式后，通过HF指示器告知手机，手机自动关闭弹窗通知、简化语音交互，提升驾驶安全性；

设备故障反馈：免提设备的麦克风故障时，通过HF指示器上报状态，手机提示用户"蓝牙设备麦克风异常"，帮助快速定位问题。

三、呼叫转移功能：免提设备掌控的通话路由

呼叫转移是手机的常用功能，HFP允许免提设备直接控制音频网关的呼叫转移设置，包括启用/禁用、查询状态、修改转移号码等，就像免提设备拥有了手机呼叫转移功能的"远程控制权"，无需操作手机即可完成设置。

3.1 呼叫转移的核心控制命令与参数

免提设备通过AT+CCFC命令（Call Forwarding Number and Conditions，呼叫转移号码与条件命令）控制音频网关的呼叫转移功能，该命令源自3GPP 27.007标准，HFP对其进行了适配，核心参数包括：

<reason>：呼叫转移触发条件（0=无条件转移，1=手机忙，2=无应答，3=无法接通，4=所有转移，5=所有条件转移）；

<mode>：操作模式（0=禁用，1=启用，2=查询状态，3=注册转移号码，4=删除转移号码）；

<number>：转移目标号码（字符串格式，带双引号）；

<type>：号码格式（与CLI功能一致，如129=本地号码，145=国际号码）；

<time>：无应答转移的等待时间（1-30秒，默认20秒）。

这些参数的组合覆盖了呼叫转移的所有操作场景，确保免提设备能全面控制音频网关的呼叫转移功能。

3.2 呼叫转移的关键操作流程

（1）查询支持的触发条件

免提设备发送AT+CCFC=?命令，查询音频网关支持的呼叫转移触发条件。音频网关返回+CCFC响应码，列出支持的<reason>值（如+CCFC: (0,1,2,3)），随后返回"OK"。这一步确保免提设备只提供音频网关支持的操作选项，避免用户选择无效功能。

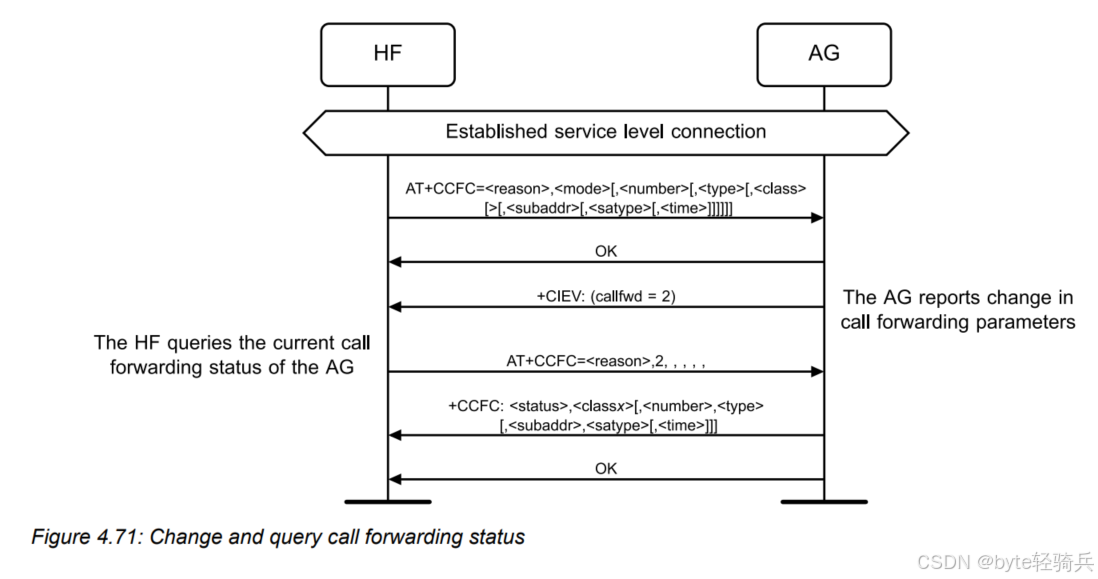

（2）查询当前呼叫转移状态

免提设备发送AT+CCFC=<reason>,2命令（<mode>=2表示查询），查询特定触发条件的呼叫转移状态。例如，查询无条件转移状态发送AT+CCFC=0,2。

音频网关返回+CCFC响应码，格式为+CCFC:<status>,<classx>[,<number>,<type>[,<time>]]，其中<status>为0（未激活）或1（已激活）。例如，+CCFC:1,,,"13800138000",129,20表示无条件转移已激活，转移号码为13800138000，本地格式，无应答等待时间20秒。

（3）注册转移号码并启用

若需设置新的呼叫转移号码，流程如下：

免提设备发送AT+CCFC=<reason>,3,<number>,<type>命令（<mode>=3表示注册号码），例如AT+CCFC=0,3,"13800138000",129；

音频网关收到命令后，向网络注册转移号码，返回"OK"响应；

免提设备发送AT+CCFC=<reason>,1命令（<mode>=1表示启用），启用呼叫转移；

音频网关返回"OK"，呼叫转移生效；

音频网关发送+CIEV: (callfwd=1)状态码，告知免提设备呼叫转移已启用。

（4）禁用呼叫转移

免提设备发送AT+CCFC=<reason>,0命令（<mode>=0表示禁用），音频网关向网络发送禁用请求，返回"OK"，并发送+CIEV: (callfwd=0)状态码，告知免提设备呼叫转移已禁用。

（5）修改无应答转移等待时间

免提设备发送AT+CCFC=2,1,,129,15命令（<reason>=2表示无应答，<time>=15表示等待15秒），修改无应答转移的等待时间，音频网关返回"OK"确认。

3.3 特殊规则与异常处理

不支持的操作：若免提设备查询<reason>=4（所有转移）或5（所有条件转移）的状态，音频网关返回+CME ERROR:3（操作不允许），因为HFP不支持批量查询所有转移条件的状态；
号码注册要求：转移号码需提前在网络侧注册（部分运营商要求），否则注册命令会返回+CME ERROR:3；
状态同步：呼叫转移的状态变化（启用/禁用、参数修改）会通过callfwd指示器同步，免提设备可实时显示当前状态。

3.4 应用场景

呼叫转移功能的核心价值在于"免操作手机"，适配双手忙碌的场景：

车载场景：驾驶员在驾驶过程中，可通过车载系统设置呼叫转移（如转移到办公电话），无需拿起手机操作；

办公场景：桌面蓝牙音箱连接手机后，用户可通过音箱的触控面板查询或修改呼叫转移状态，提升办公效率；

户外场景：用户佩戴蓝牙耳机运动时，可通过耳机的语音指令启用呼叫转移，避免运动中操作手机。

四、通话时长信息：精准记录通话的时间账本

通话时长信息（Call Duration Information）功能允许免提设备查询当前活跃或保持通话的时长，就像为通话配备了一个精准的"时间账本"，帮助用户掌握通话时长，避免超时产生额外费用。

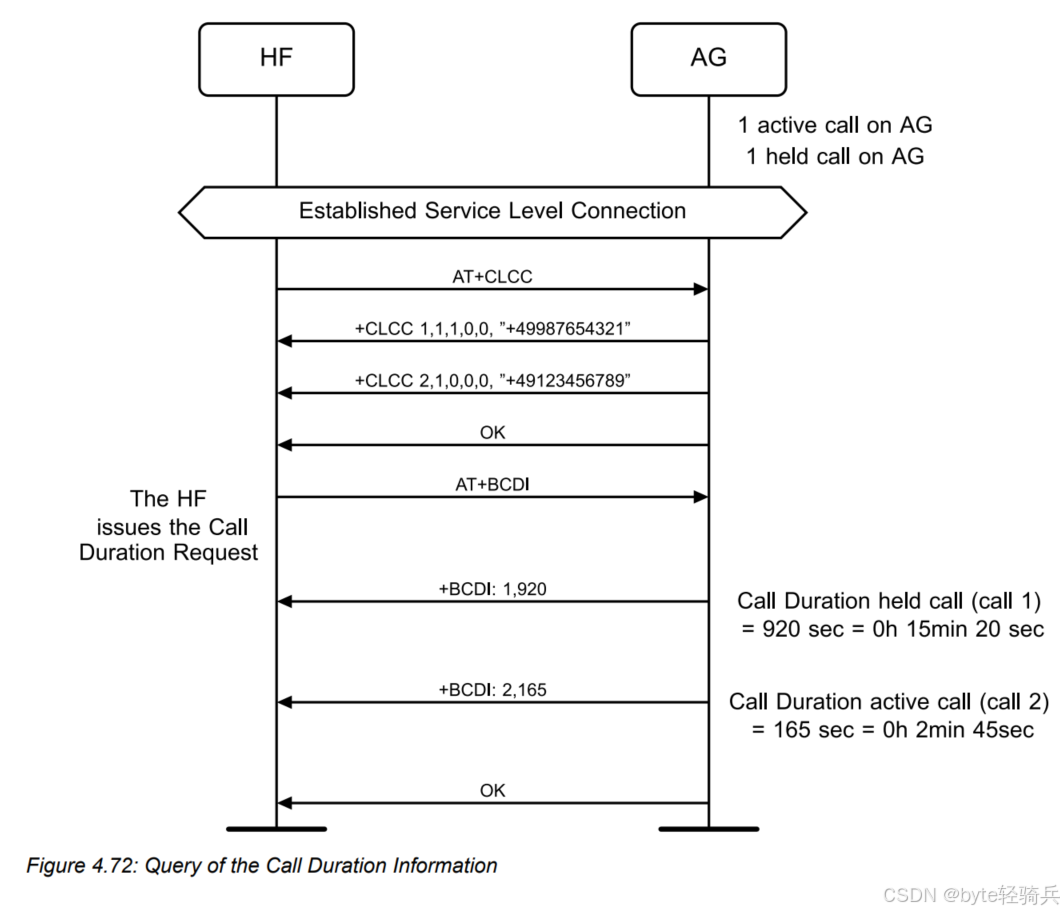

（1）通话时长查询的核心流程

免提设备与音频网关已建立服务层连接，且双方支持通话时长信息功能（通过AT+BRSF命令交互确认，音频网关的第14位标识支持该功能）；
免提设备通过AT+CLCC命令查询当前通话列表，获取通话索引；
免提设备发送AT+BCDI命令（Bluetooth Call Duration Information，蓝牙通话时长信息命令），请求通话时长；
音频网关收到命令后，检索每个活跃或保持通话的时长（从通话接通时开始计时，单位为秒）；
音频网关返回+BCDI响应码，格式为+BCDI:<idx>,<time>，其中<idx>为通话索引（与AT+CLCC命令返回的索引一致），<time>为通话时长（秒）；
若存在多方通话，音频网关可额外返回+BCDI:0,<time>（<idx>=0表示多方通话），提供多方通话的总时长；
所有通话时长信息发送完成后，音频网关返回"OK"响应；
免提设备解析响应码，将秒数转换为"时:分:秒"格式，显示给用户。

例如，当前有两个通话：索引1的通话时长920秒（15分20秒），索引2的通话时长165秒（2分45秒），音频网关返回：

+BCDI:1,920

+BCDI:2,165

免提设备显示"通话1：15:20"、"通话2：02:45"。

（2）关键查询时机与规则

首次同步：服务层连接建立后，免提设备需发送一次AT+BCDI命令，同步已存在的通话时长（如连接时正在进行的通话）；
状态变化触发：当音频网关通过+CIEV状态码通知通话状态变化（如保持通话变为活跃、新通话接通）时，免提设备需重新发送AT+BCDI命令，更新通话时长；
终止通话不查询：若+CIEV状态码显示通话终止（call=0），免提设备无需发送查询命令；
无活跃通话：若音频网关无活跃或保持的通话，收到AT+BCDI命令后仅返回"OK"，不发送+BCDI响应码。

（3）应用场景与用户价值

计费控制：用户可通过免提设备的时长显示，掌握通话时间，避免超出套餐分钟数；
会议管理：商务通话中，用户可通过时长显示控制会议进度，避免通话过长影响后续安排；
家长管控：家长可通过儿童使用的蓝牙设备（如儿童手表连接的免提配件），监控通话时长，合理控制使用时间。

五、核心技术细节：命令交互与协议规范

5.1 关键AT命令深度解析

指示器与扩展功能依赖多个核心AT命令，这些命令的格式和语义严格遵循HFP规范，确保设备间兼容：

（1）AT+BIA命令

格式：AT+BIA=<indrep1>[,<indrep2>[,...]]，<indrep>为0（停用）或1（激活）；
作用：控制音频网关的指示器激活状态；
响应：OK（设置成功）、ERROR（格式错误）；
特殊规则：强制激活的指示器（call、callsetup等）会忽略停用请求。

（2）AT+BIND命令

格式：
- 上报支持的指示器：AT+BIND=<anum1>,<anum2>,...；
- 查询音频网关支持的指示器：AT+BIND=?；
- 查询激活状态：AT+BIND?；
响应：
- 上报支持：OK；
- 查询支持：+BIND:(<anum1>,<anum2>,...) + OK；
- 查询激活：+BIND:<anum>,<state>（多条） + OK；
限制：最多支持20个指示器分配编号。

（3）AT+BIEV命令

格式：AT+BIEV=<anum>,<value>，<value>为指示器当前值；
作用：上报HF指示器的状态变化；
响应：OK（成功）、ERROR（禁用或不支持）。

（4）AT+CCFC命令

格式：AT+CCFC=<reason>,<mode>[,<number>[,<type>[,<time>]]]；
作用：控制呼叫转移的启用、禁用、查询和号码注册；
响应：OK（成功）、+CCFC:<status,...>（查询响应）、+CME ERROR:<err>（失败）。

（5）AT+BCDI命令

格式：AT+BCDI（无参数）；
作用：查询当前通话时长；
响应：+BCDI:<idx>,<time>（多条） + OK；
限制：仅查询活跃或保持的通话时长，终止的通话不返回。

5.2 功能支持的强制与可选规则

强制支持：音频网关需支持AT+BIA、AT+CCFC命令的解析（即使不支持呼叫转移，也需返回ERROR响应）；免提设备需支持AT+BIND命令的核心格式；
可选支持：HF指示器、通话时长信息为可选功能，厂商可根据设备定位决定是否实现；
兼容性保障：可选功能未实现时，设备需返回明确的ERROR响应或忽略相关命令，避免对方设备等待超时。

5.3 双向状态同步的核心设计

指示器与扩展功能的核心设计理念是双向同步、按需控制：

单向同步→双向同步：从音频网关向免提设备的状态同步，扩展到免提设备向音频网关的状态上报（HF指示器），让设备间状态互通；
全量同步→按需同步：通过AT+BIA命令让免提设备自主选择需要的状态，减少不必要的信号传输；
基础功能→扩展功能：在通话、音频传输等基础功能上，增加呼叫转移、通话时长查询等扩展功能，提升用户体验的丰富度。

六、测验

题目：HFP中AT+BIA命令的作用是什么？强制激活的指示器有哪些？

答案：

AT+BIA命令（Bluetooth Indicators Activation）的核心作用是控制音频网关的指示器激活与停用，让免提设备只接收关心的状态更新，避免信息冗余。

强制激活的指示器包括四个，这些指示器直接关联通话核心功能，即使免提设备请求停用，音频网关也会保持激活：

呼叫状态（call）：指示是否有活跃或保持的通话；
呼叫建立状态（callsetup）：指示呼叫的建立阶段（如来电接入、拨号中）；
保持呼叫状态（callheld）：指示是否有保持的通话；
呼叫转移状态（callfwd）：指示呼叫转移功能是否启用。

命令格式为AT+BIA=<indrep1>[,<indrep2>[,...]]，参数顺序与AT+CIND=?命令返回的指示器顺序一致，1表示激活，0表示停用，设置仅在当前服务层连接期间有效。

题目：HFP中HF指示器功能的核心交互流程是什么？如何实现状态同步？

答案：

HF指示器功能的核心是免提设备向音频网关上报自身状态，交互流程分为四步：

支持性确认：服务层初始化时，通过AT+BRSF命令交换功能，双方均支持HF指示器（HF的第8位、AG的第10位为1）方可继续；
HF设备上报支持的指示器：免提设备发送AT+BIND=<anum1>,<anum2>,...命令，告知自身支持的指示器分配编号；
音频网关反馈支持情况：免提设备发送AT+BIND=?命令，音频网关返回+BIND:(<anum1>,<anum2>,...)，列出自身支持的指示器；
激活状态查询与同步：免提设备发送AT+BIND?命令，查询音频网关已激活的指示器；状态变化时，发送AT+BIEV=<anum>,<value>命令上报，音频网关返回"OK"确认。

状态同步的关键机制：音频网关可通过+BIND非请求响应码动态修改指示器激活状态，免提设备收到后，仅同步激活的指示器状态，确保信息精准传递。

题目：HFP中免提设备如何控制音频网关的呼叫转移功能？核心命令和参数是什么？

答案：

免提设备通过AT+CCFC命令控制音频网关的呼叫转移功能，核心参数和操作流程如下：

核心参数：

<reason>：呼叫转移触发条件（0=无条件，1=手机忙，2=无应答，3=无法接通）；
<mode>：操作模式（0=禁用，1=启用，2=查询，3=注册号码，4=删除号码）；
<number>：转移目标号码（字符串格式）；
<type>：号码格式（如129=本地号码）；
<time>：无应答转移等待时间（1-30秒）。

关键操作流程：

查询支持的条件：发送AT+CCFC=?，音频网关返回支持的<reason>值；
查询状态：发送AT+CCFC=<reason>,2，音频网关返回+CCFC响应码，告知是否激活及相关参数；
注册并启用：发送AT+CCFC=<reason>,3,<number>,<type>注册号码，再发送AT+CCFC=<reason>,1启用；
禁用：发送AT+CCFC=<reason>,0命令。

响应规则：操作成功返回"OK"，查询状态返回+CCFC响应码，失败返回+CME ERROR错误码（如操作不允许返回3）。
