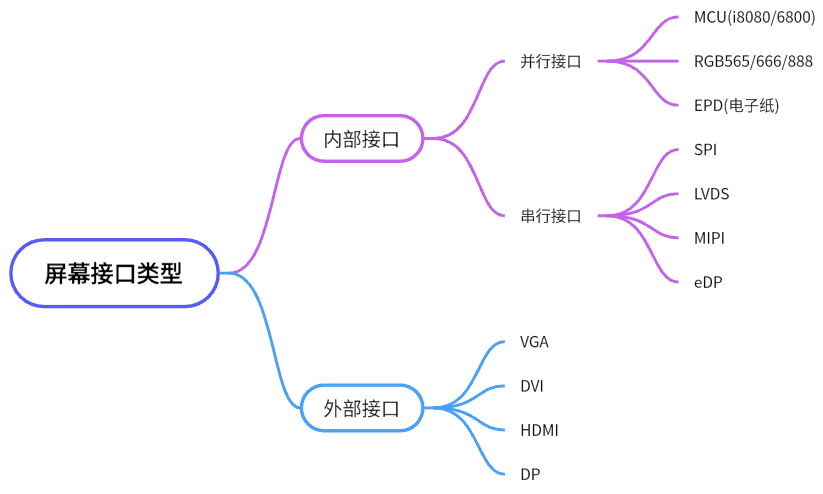

一、内部接口（板载接口，用于嵌入式系统）

1. 并行接口

（1）MCU接口

• MCU 接口（微控制器接口）的标准术语是Intel 提出的 8080 总线标准，因此在多数文档中直接称为I8080 接口或8080 接口。其命名源于早期主要应用于单片机（MCU）领域，如嵌入式系统、中低端手机等。

• MCU 接口的两种模式
  MCU 接口包含两种时序模式：

  • 8080 模式（Intel 标准）：控制信号为 CS、RS、RD、WR，通过并行数据线传输数据，应用最广泛。
  • 6800 模式（Motorola 标准）：控制信号为 CS、RS、E（锁存信号），时序与 8080 不同，现已较少使用。

• 其他别称

  8080 接口还有多种别称，如：

  • DBI（Data Bus Interface）：数据总线接口；
  • MPU 接口：微处理器接口；
  • CPU 接口：强调与处理器直接连接。

• 与 RGB 接口的区别

  • MCU 接口：依赖屏幕内置的GRAM（显存），需通过命令写入数据，适合小屏（如 2.8~4.3 寸）、低刷新率场景（如静态图片）接口常见CS、RS、RD、WR信号。（如正点原子、野火的开发板屏幕）
  • RGB 接口：直接由系统内存提供显存（比如有些SOC/MCU芯片内部集成的DDR2/DDR3/PSRAM/nor FLASH这些）。通过同步信号（如HSYNC、VSYNC）传输像素数据，适合大屏、高刷新率场景（如视频播放）。



（2）RGB 接口（DPI 接口）

• 定义：直接传输像素的 RGB 数据，无需 GRAM，显存由系统内存提供
• 特点：
  • 控制信号：HSYNC（行同步）、VSYNC（场同步）、DOTCLK（像素时钟）。
  • 数据位宽：16/18/24 位，支持高速刷新（适合视频）。
• 应用：中尺寸屏（2~10 寸），如智能仪表、车载中控、平板。

对比项目	RGB565	RGB666	RGB888
位深度	16 位（5 位红、6 位绿、5 位蓝）	18 位（红、绿、蓝各 6 位）	24 位（红、绿、蓝各 8 位）
色彩数量	65536 种	262144 种	16777216 种
色彩精度和表现	色彩数量少，复杂色彩过渡和细微颜色差异易失真	比 RGB565 色彩精度高，过渡更自然，但仍有色彩损失	色彩表现丰富，过渡平滑，可完美还原真实色彩
数据存储和传输	每个像素 2 字节，数据量小，占用资源少	每个像素 2.25 字节，数据量适中	每个像素 3 字节，数据量大，对存储和传输要求高
应用场景	嵌入式设备、低分辨率显示屏	对色彩有一定要求，需平衡存储和处理成本的场景	计算机显示器、高清电视、数码相机、专业图像和视频处理软件等



2. 串行接口

（1）SPI 接口

• 特点：3/4 线串行传输，速度低，仅支持小屏（≤2 寸）。
• 应用：段式 LCD、小尺寸 OLED（如手环屏幕）。

       三线SPI（SCK,SDIO,SS）,四线（SCK.MISO.MOSI,SS）。

（2）MIPI-DSI 接口

• 定义：移动行业标准高速串行接口，差分信号传输。
• 特点：
  • 引脚少（如 D0P/D0N 差分对），抗干扰强，支持高分辨率（720P~2K）。
  • 双向通信，支持省电模式。
• 应用：手机、平板、小尺寸笔记本。

1.注意区分：

	上层协议（应用层）	物理层
显示屏	MIPI DSI (Display Serial Interface)	MIPI D-PHY
摄像头	MIPI CSI (Camera Serial Interface)	MIPI C-PHY

2. 什么是MIPI的Lane，1Lane的mipi和4Lane的mipi又有什么区别？

Lane可以理解成数据传输通道，MIPI的1lane，2lane，4lane，分别代表1个数据通道，2个数据通道和4个数据通,道通道越多，数据传输能力越强，此外，各自还得搭配一对差分时钟。

Lane 数量	带宽	引脚数量	成本	功耗	适用场景	差分对数量
1 Lane	低	少	低	低	小型、低分辨率屏幕	2对
2 Lane	中	适中	适中	适中	中等尺寸、中等分辨率屏幕	3对
4 Lane	高	多	高	高	高分辨率、高帧率屏幕	5对

（3）LVDS 接口

• 定义：低电压差分信号接口，将 RGB 数据编码为差分信号传输。
• 特点：
  • 传输距离长（10 米以上），抗干扰强，适合大屏。
  • 需专用芯片转换 TTL/RGB 信号。
• 应用：车载屏幕、工业显示器、大尺寸平板。

二、外部接口（通用标准接口，用于设备互联）

1. VGA（D-Sub）

• 定义：模拟信号接口，传输 RGB 三原色及行场同步信号。
• 特点：兼容性强，但易受干扰，逐渐被数字接口取代。
• 应用：老旧电脑、投影仪。

2. DVI

• 定义：数字接口，分DVI-D（纯数字）和DVI-I（兼容模拟）。
• 特点：支持高清（1080P），无信号转换损耗。
• 应用：电脑显示器、显卡。

3. HDMI

• 定义：高清多媒体接口，同时传输音视频。
• 特点：
  • 带宽高（HDMI 2.1 达 48Gbps），支持 4K/8K、HDR。
  • 支持 HDCP 版权保护。
• 应用：电视、机顶盒、游戏主机。

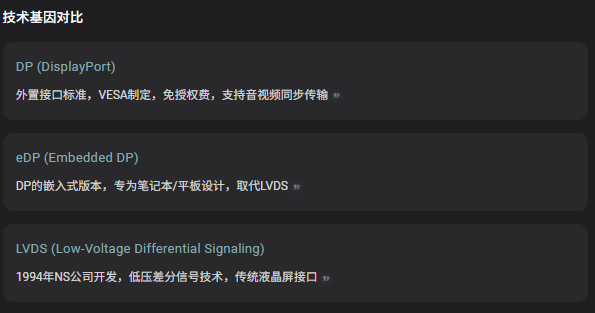

4. EDP

• 定义：嵌入式 DisplayPort，高速串行接口。
• 特点：引脚少、带宽高，支持 2K/4K 大屏。
• 应用：笔记本、显示器、一体机。

 补充：EDP 接口与EPD（常指电子纸显示器，Electronic Paper Display）是两个完全不同的概念

三、接口对比与选择建议

接口类型	传输方式	显存位置	典型尺寸	场景
MCU/8080	并行	内置 GRAM	2~4.3 寸	单片机、低端设备
RGB	并行	系统内存	2~10 寸	智能硬件、车载中控
MIPI-DSI	串行差分	系统内存	3~10 寸	手机、平板
LVDS	串行差分	系统内存	7 寸以上	车载、工业显示器
HDMI/DVI	外部标准	主机内存	10 寸以上	电视、电脑外接显示器

总结

• 小屏（≤4.3 寸）：优先选MCU/8080 接口（如 STM32 驱动的屏幕）。
• 中屏（2~10 寸）：RGB 接口性价比高，需高速选MIPI-DSI。（如ITE,Sigmastar等）
• 大屏（>7 寸）：LVDS或EDP，长距离传输首选 LVDS。
• 外部连接：HDMI是主流，老旧设备用 VGA。
