一、前言

        本文是本人的第一篇csdn博客,旨在详细介绍塔吊结构的设计初衷,设计过程中遇到的困难,调试时遇到的坑以及后期修正的地方。本文最后会附上2021版solidworks的机械文件,对机械部分进行全开源。

        本文为机械结构开源,其他部分开源请移步:【工创赛2025-塔吊结构方案开源(2分15秒)】西安理工大学工程训练中心-CSDN博客

二、上一届的机械设计

        本人有幸参与了2023年的工训赛,那一年我们采用的是多舵机加舵机支架组装的机械臂结构。

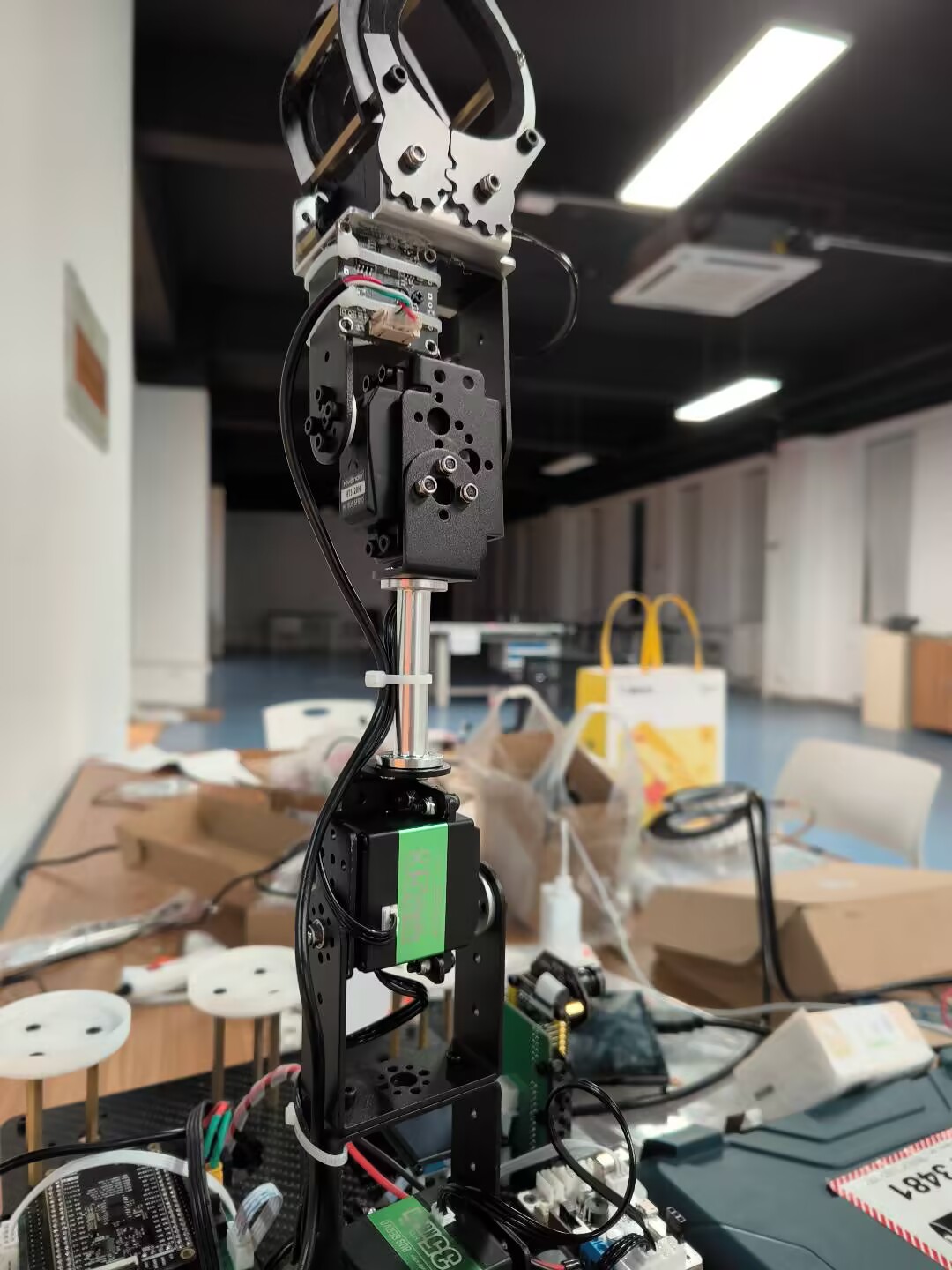

图为2023年8月于西安理工大学工程训练中心拍摄

        显然,这种结构既复杂,不好组装,由于运动轴多,舵机本身的精度也低,最终导致末端重复定位精度极差。在多次放置测试中,在电机锁死的情况下,每次放置相同物料时,都会在2环,1环,2环之间来回抖动,无法做到精确的1环。

        这种机械臂的重复定位精度低只是众多问题中的一种。对于电控队友来说(其实我也是电控),多自由度机械臂的运动解算是十分复杂的数学问题,我在机械臂刚组装好的时候,试图将末端视觉坐标与现实坐标相对应,即相机标定后,直接解算出各个关节舵机的转动角度,但是经本人通宵一周后发现其数学问题的困难只是第一步,理论与现实的结合,视觉坐标的误差,相机标定的误差都会极大的影响最终效果。最终与电控队友商量后,决定写死动作组进行抓取与放置。

        最终,此车成功通过校赛进入省赛,但由于视觉与电控的原因,以及对社区规则的不熟悉,最终无缘国赛,此车的生涯便告一段落。

三、本届机械设计由来

        本人为2021级学生,即2025年毕业,在2023年工训赛结束后,按当时的时间预估是无缘2025工训赛的,但是偶然间得知2025比赛时间提前,可以在本人毕业前完成比赛,怀揣着没有进国的遗憾,与当年的队友,又抓了一个23级的学弟,决定再次征战2025。

        对于本届物流小车的机械设计讨论其实由来已久,一是吸取了2023年的经验,确定了对重复定位精度的高要求;二是在2023年升降式结构的小车似乎以及已经成为版本答案,但是不论是丝杆升降还是同步带升降,都面临手短的困境,其定位精度放置精度极高,但是三分钟不一定能跑完全场。

        在2024年电赛结束后,我们随即针对以上两个问题进行了讨论,一是确定了抛弃机械臂,采用步进电机或与其同精度的电机作为yaw轴;二是确定了传统升降结构的手需要伸长,以实现在物料台抓取时三个位置都能抓,地面色环放置时也能三个一起放而不需要移动底盘。基于此,确定了升降机与伸缩臂相结合的抓取方案。

        随后的问题,便是升降机究竟采用同步带还是丝杆,我们认为,同步带速度快,精度高,但是步进电机不经过减速直接带动机构升降会面临较大的扭矩需求。对于传统升降结构,抓取机构没有伸缩的需求,结构简单质量较轻;但是我们不能保证我们的伸缩臂能被同步带驱动。同时考虑了同步带运行久后会存在较为严重的磨损,影响最终上场精度,故最终选用了丝杆作为升降传动机构。

        对于伸缩结构的设计,我们借鉴了多种方案。早在2021年的b站远古视频上,就有一辆有着浓厚rm风的物流搬运车采用了升降机与伸缩结构(视频一时没有搜到,就不放链接了,打过rm的rmer应该都知道什么是rm风)。当时那辆车采用的是双重滑轨的结构,但是最终似乎没有进国,影响力有限。我们最终确定了三种伸缩方案,同步带,齿轮齿条,以及多滑轨的折叠式伸缩。在这些方案中,我们首先否决的是多滑轨的折叠方案,因为运动副数量的增加,必然会因为装配精度,材料磨损,加工误差等多种因素导致最终的末端重复定位精度降低,尤其是在yaw轴高速转动的情况下,工具头很有可能会陷入较大的晃动,需要更长的时间以稳定。

        在同步带伸缩和齿轮齿条方案中,我们最终选取了齿轮齿条方案,原因在于,同步带的建模仿真没有齿轮齿条来的简单。虽然在这几天的竞赛中,我们发现同步带的精度比齿轮齿条高很多,但是已经不可能再做修改,这最终使得我们初赛放置的9个环中出现了一个二环,没能拿到满分。

四、基本方案设计

1.塔吊设计

        上篇已经基本确定了y轴与z轴的传动方式,而下一步就是对基本方案进行设计

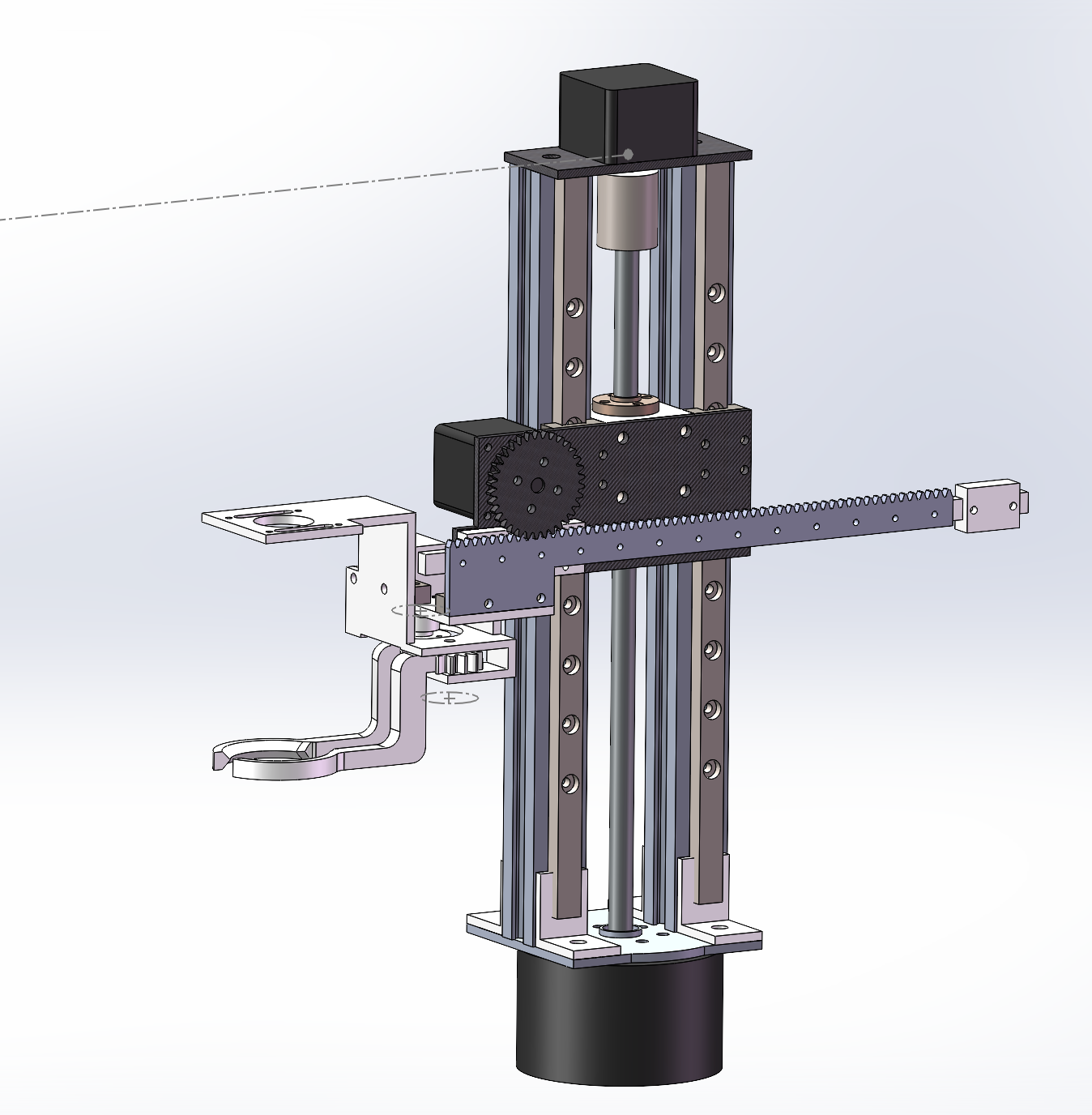

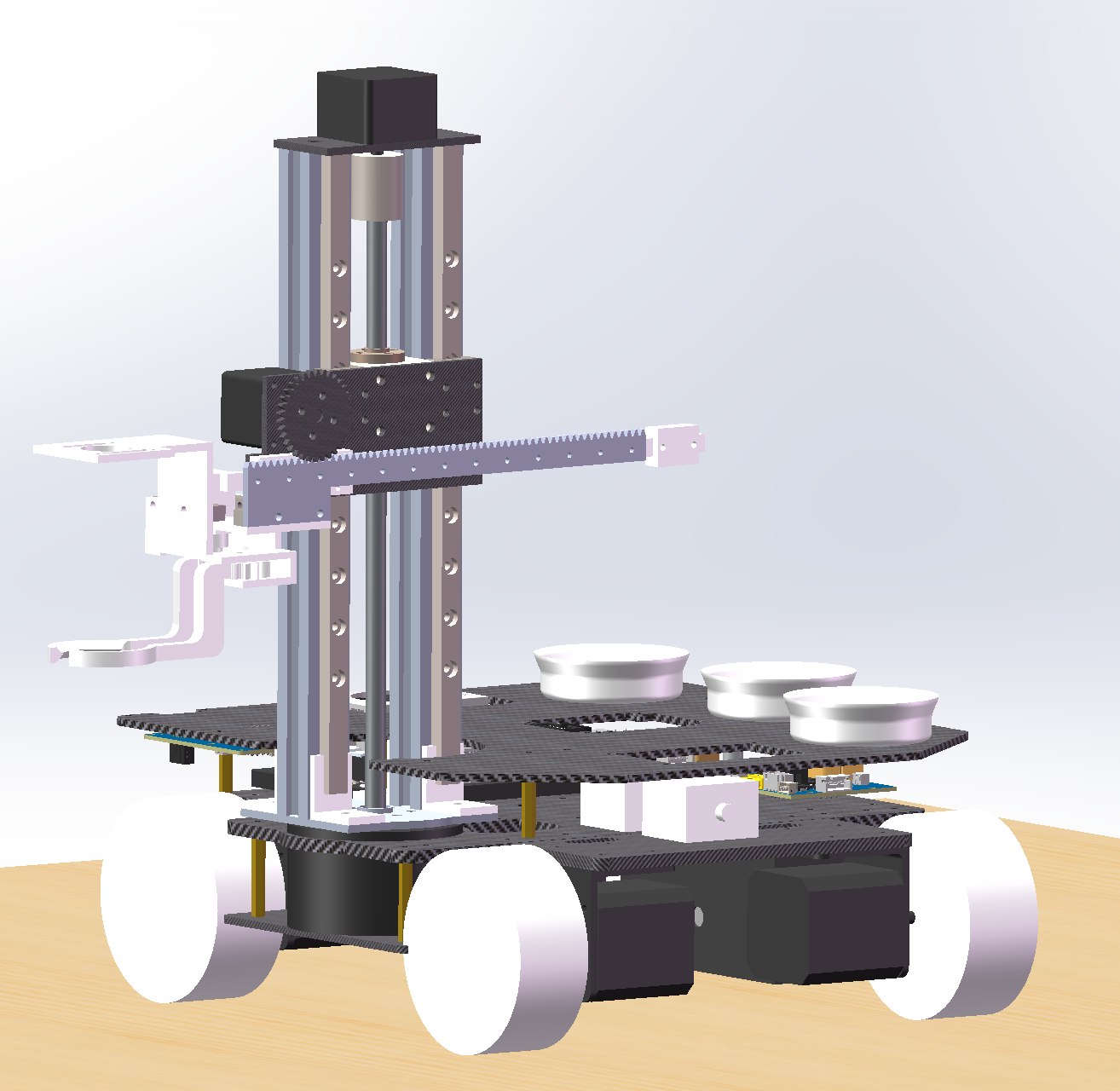

塔吊模型图

        我们认真研判了基本受力件的构成:往年升降结构基本采用两个mgn7或者mgn9滑轨作为骨架,同步带作为传动。我根据经验认为,如果只采用滑轨作为骨架,这意味着整个滑轨受到的弯矩会很大,因为我们的传动电机在顶部。第二个原因,在于依靠滑轨的螺丝孔与角码配合,最终的高度会较难控制,因为滑轨在切割时,螺丝孔距离滑轨末端的距离会不一致,最终导致装配时不能让每一个滑轨组装完的高度保持一致。所以,采用其他材料作为支撑件,而滑轨仅作为运动承载件是最合的的。

        淘宝上常见的升降模组都是用不锈钢制作,如果我们也采用不锈钢,整个塔吊结构的质量将会很大,这会导致小车重心偏移,快速启停时,车将会不稳。更重要的是,麦克纳姆轮在进行速度合成时,要求四个轮子的抓地力必须一致,否则速度合成将会有问题,如果车的重心偏移,那车在行走时就很难按照代码中合成的期望速度与方向前进。所以我们决定,除了必要的无法减重的元件,其他部件都需要尽可能的减重,所以采用了2020铝型材作为受力结构件。由于丝杆传动自带减速效果,意味着传动电机可以选择更轻扭矩更小的,所以采用了35步进电机作为升降机构的动力源。齿轮齿条的驱动电机需要做到在yaw轴高速旋转时,电机的扭矩可以抵抗整个工具头的离心力以避免跑飞,经过计算,28步进的扭矩已经足够。所以整个塔吊上部的电机选择都是以满足性能要求的情况下,尽可能减重为目标。

        yaw轴电机的选择同样至关重要,作为2022赛季的rmer,我一眼就相中了gm6020。上一届的规则中规定了电池的电压不能超过12v,这就意味着至多只能采用3s电池进行供电,但是3s电池是无法驱动大型云台电机或者关节电机的,好在今年只规定了只能用一块电池,而没有限制电池电压。

        我队友希望使用达妙的J4310,因为他复刻达妙轮腿时买了一批。我说,那我们看看达妙的云台电机,dm6220吧,因为看纸面参数,达妙6220和大疆6020基本一致,但是便宜了接近一半。这里我坚持用云台电机而不是关节电机,是因为我认为关节电机行星减速器的齿轮传动会有一定的虚位,末端重复定位精度没有云台电机高。所以本开源模型,以及我们参与校赛的车,都是采用的dm6220作为yaw轴电机。

        在6220调试过程中,我们发现,采用达妙提供的位置速度模式接口进行位置控制时,速度快了以后震荡很严重,调了三天的pid,最终能保证震荡可以在1s内消除,但是1s的时间还是太久了。我按调试gm6020的经验进行调试,认为不能采用封装好的位置速度模式,因为这个模式下的电流环和速度环是达妙自己封装的,如果想要提升响应速度和稳定性,必须用mit控制方式。在与队友讨论后,由于位置速度模型的控制代码已经写好,而且当时离陕西省赛仅有一个月不到,我们最终在mit控制和更换关节电机中选择了更换j4310关节电机。所以,模型到手后,将6220的模型更换为4310,把铜柱加长,cnc的铝件重新开孔就可以替换为4310了。

2.底盘设计

(1)驱动电机选择

        在2023年,我们底盘采用的是轮趣科技的mg513编码直流电机,因为当时张大头初出茅庐,我们还不知道有闭环步进这个东西,而采用开环步进,控制是不如直流电机丝滑的。

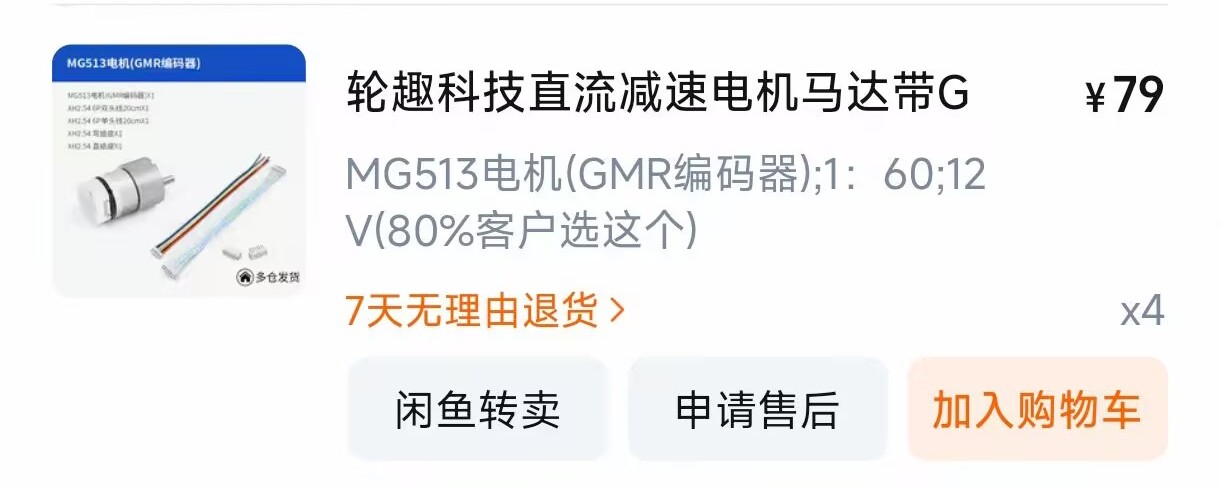

当年购买的有刷直流电机

直到那年校赛结束后,我们才了解到了张大头闭环步进,但是省赛的时间依然是不允许我们对控制电机进行如此巨大的更换。但是今年我们从头设计了整车,采用闭环步进电机也就成了必然。步进电机在色环放置环节的精准度有着直流电机无法比拟的优势,因为直流电机只能通过控制速度环去控制位置,但是步进电机天然就可以做到精准的位置控制。

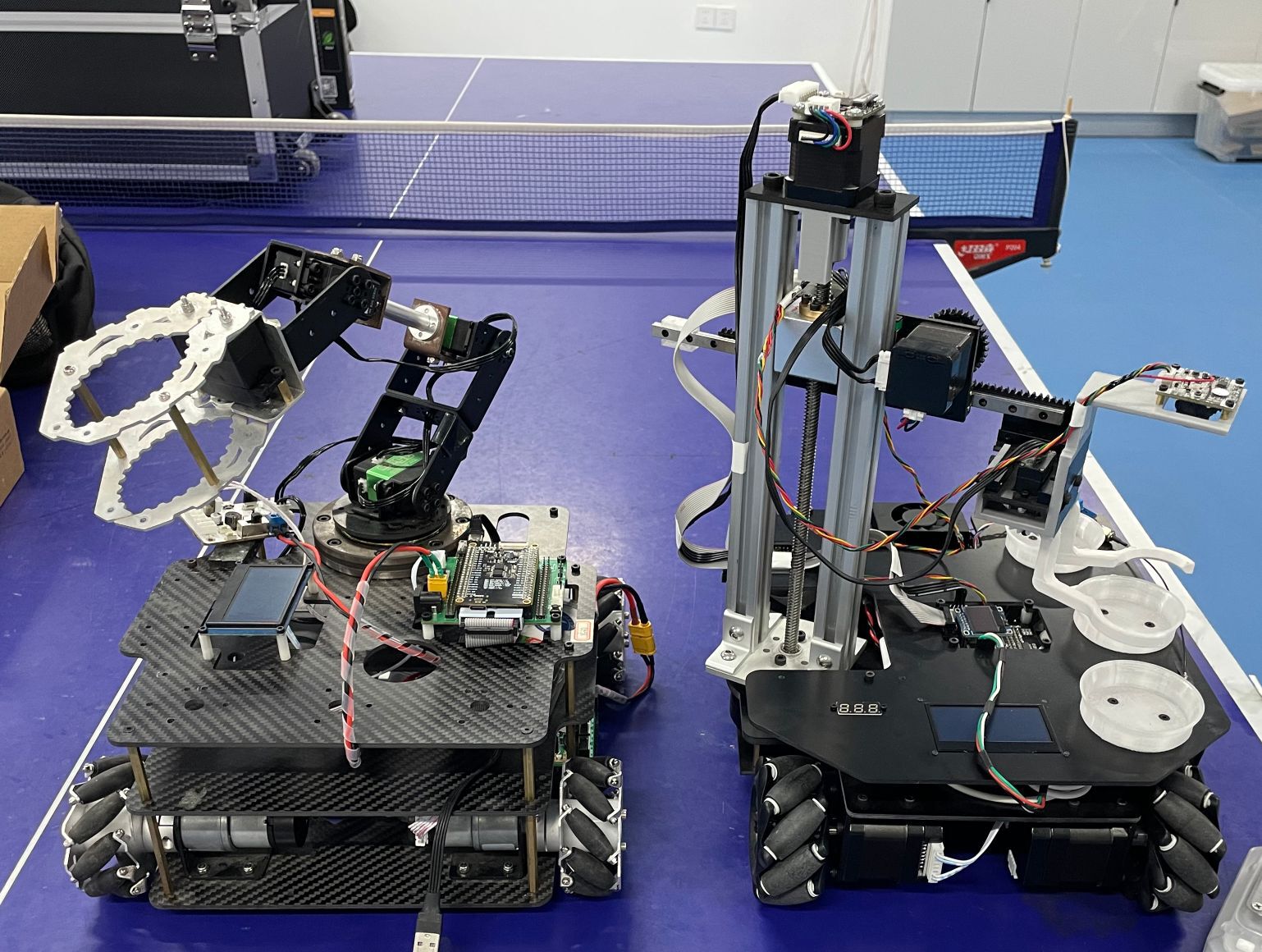

新老两代车同框

(2)悬挂设计

        由于麦轮的速度合成严格要求四个轮子必须同时抓地,如果场地不够平整,导致一个轮子空转,那么最终的速度合成就会有问题,所以悬挂是必须的。但是悬挂也不需要过度设计,因为此车并不是越野车,场地情况大部分情况下都是比较友好的,弹簧悬挂大多数情况下都是为了减震,而我们只需要保证四个轮子不共面,以便让四轮能同时抓地。所以我们采用了设计上十分简单的摆式悬挂,此悬挂原理十分简单,就是把底盘变成了两个不共面的平面。

 (3)电池仓设计

        个人认为,电池仓与电池设计是本车底盘设计中的核心科技。一个好用的电池应该具备以下三个特征:1、满足系统的供电需求(电压与放电倍率),同时容量尽可能大;2、方便拆卸与安装3、稳定,安全。

        往年的电池都是采用航模电池,但是我们在进行航模电池的电池仓设计时,发现了诸多问题。首先,航模电池的价格非常贵,尤其是6s电池的价格更是两三百起步。其次,航模电池的出线和平衡头出线会增加电池长度,我们希望将电池放置在车底部,但是空间受限,最大只能放置1800mah的6s电池。而且,航模电池还有一个非常致命的地方,就是过放容易死电芯,基本救不回来,几百块就打水漂了。

        使用航模电池对整车供电,其实有点杀鸡用牛刀。我们计算了整车电流,最大不会超过5A,对于航模电池动辄20c、30c的放电倍率来说,就是涓涓细流。最终,我们决定自己使用18650拼一块属于我们自己的电池,并作为6s系列标准型号,应用在所有对放电电流要求不高的场景。

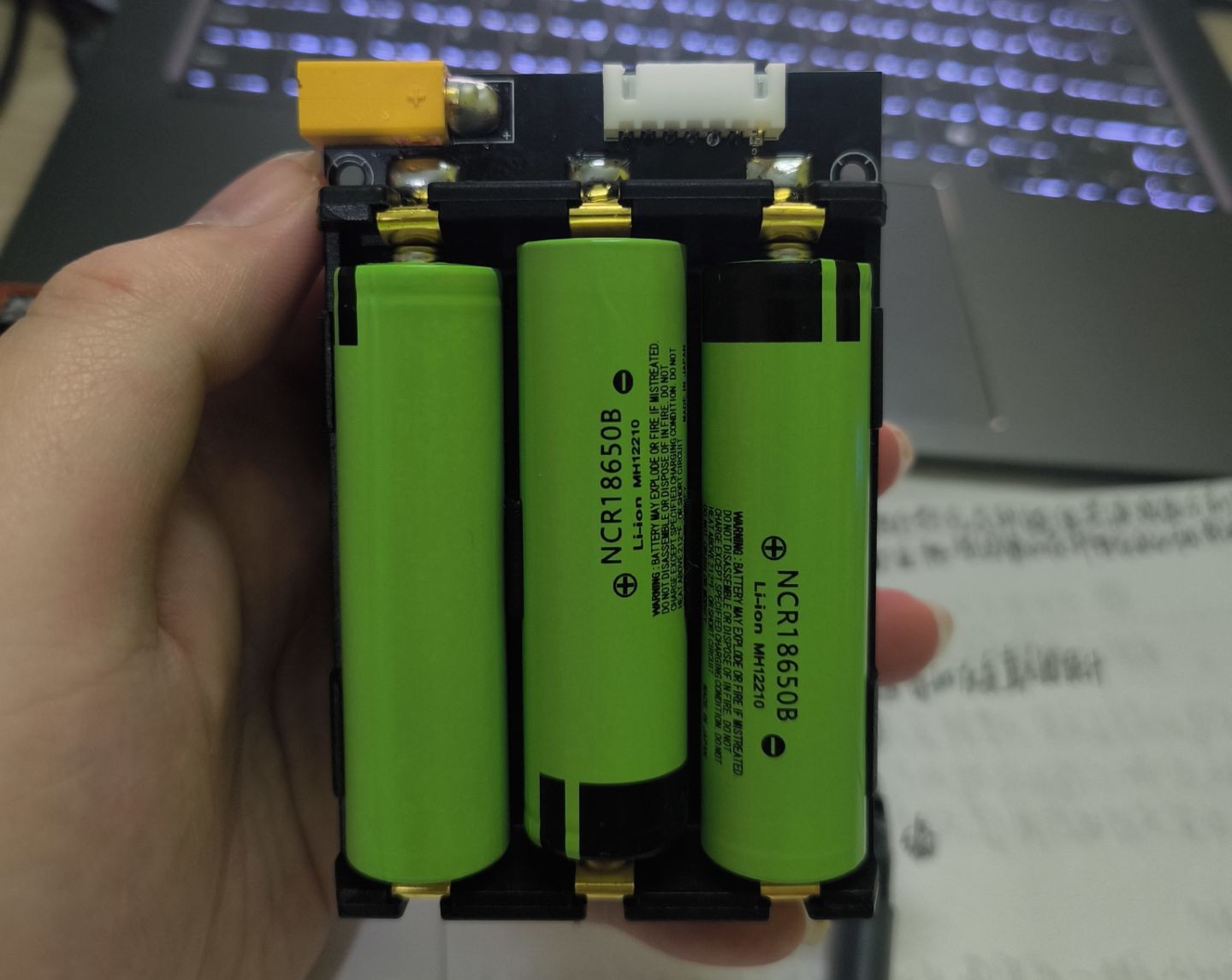

电池组正面

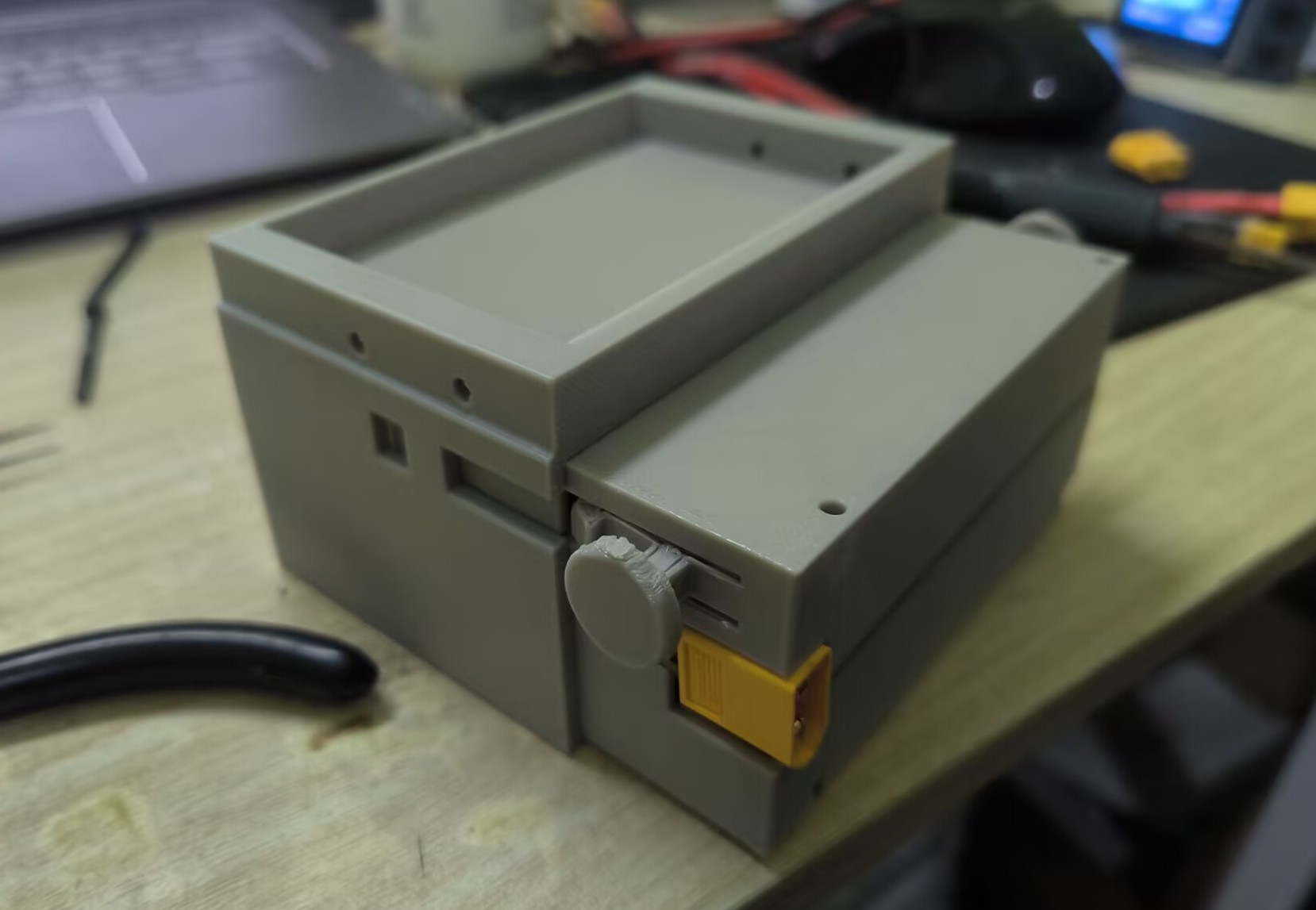

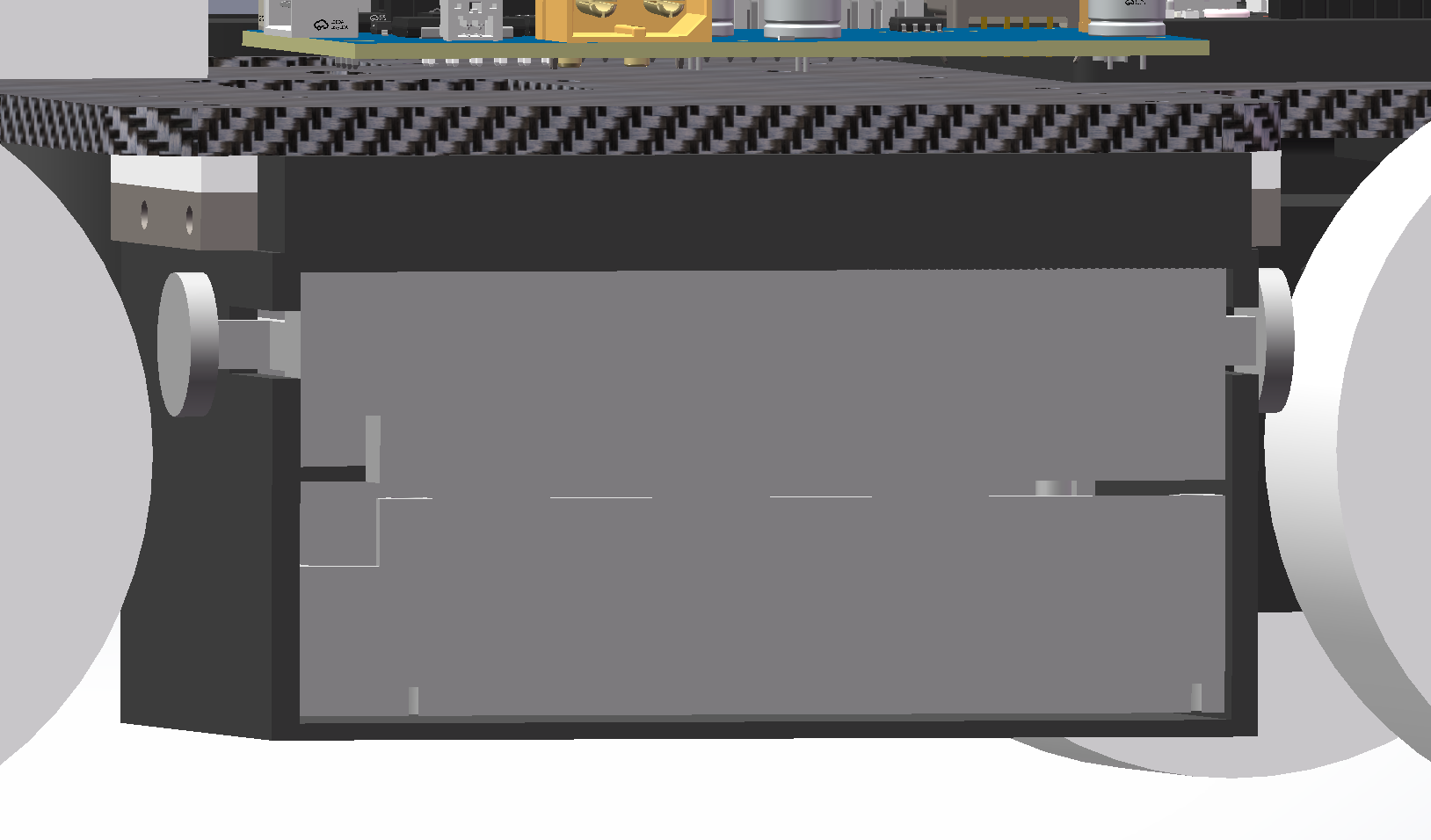

电池与电池仓的装配

        内部设计没什么好说的,就是引出了一个xt60接头和一组平衡口,外部设计则是设计了一个卡扣式的结构,利用3d打印件自己的弹性,可以在推进去后自带落锁。取出时,只需要压住两边的耳朵就可以取出。

3D模型图

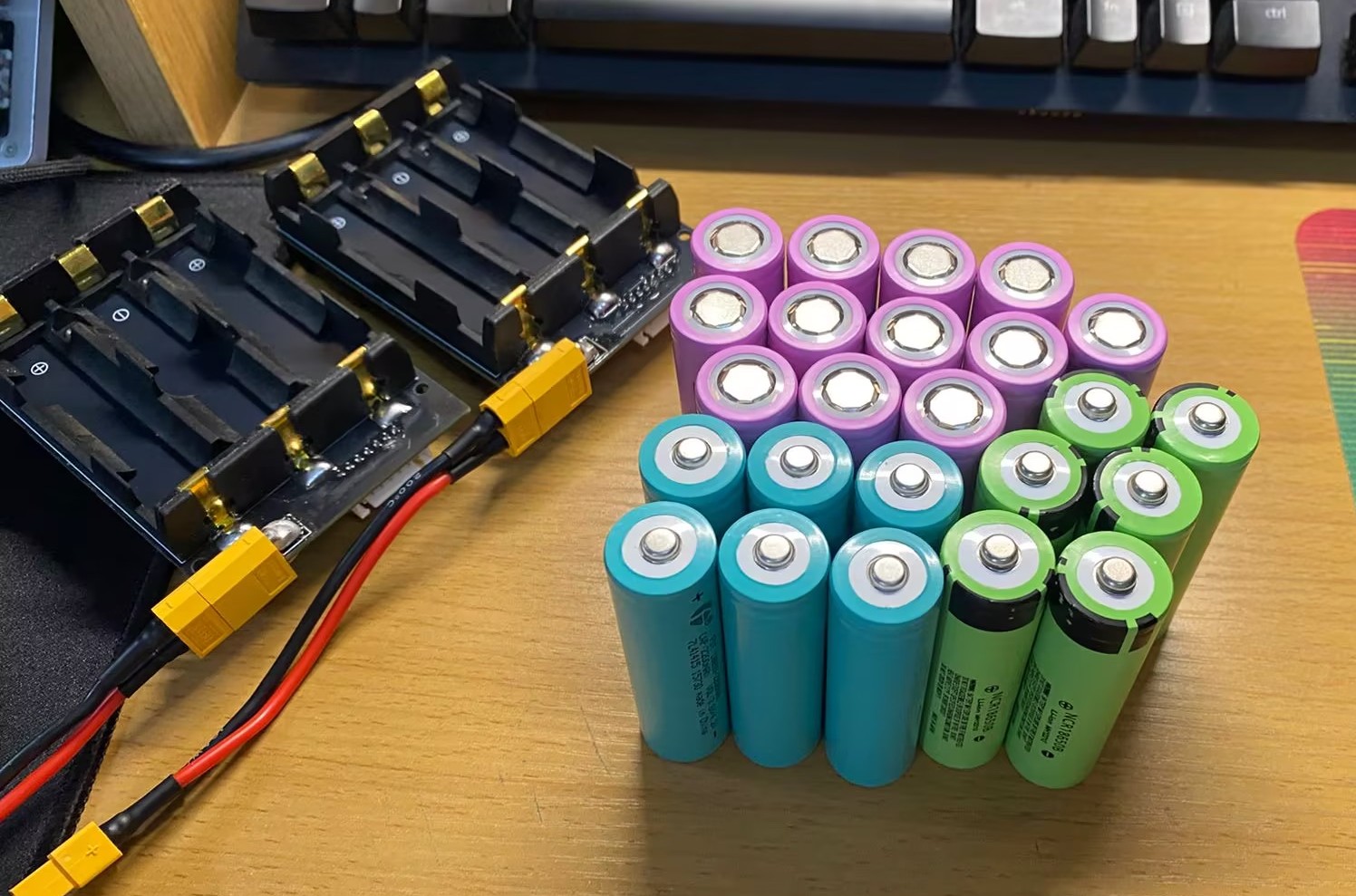

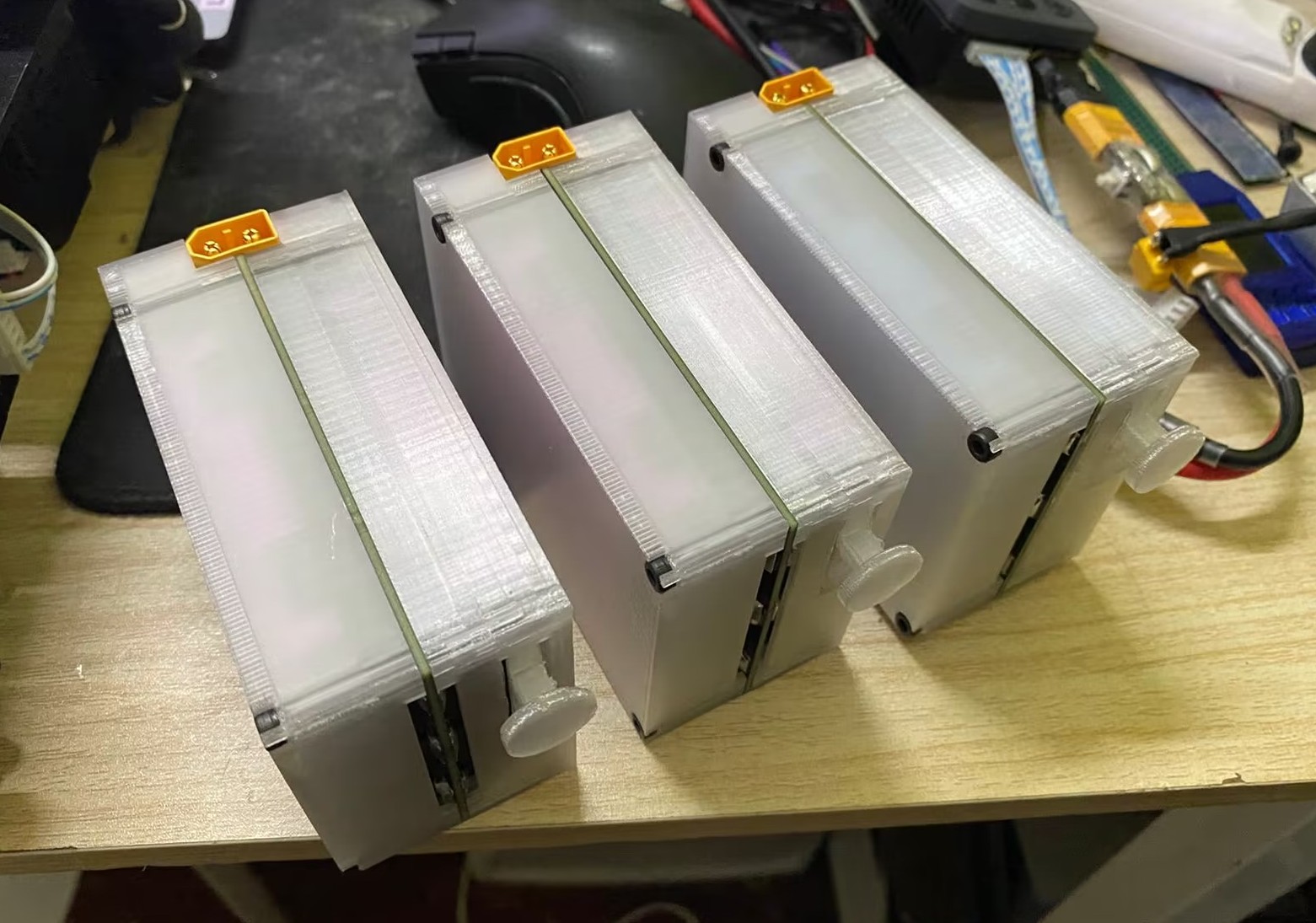

        在验证了其可行性后,我们开始了批量制作

        采用18650电芯,亿纬的3500mah10a的电芯,可以将总成本压缩到70元以内,按航模电池的标法,可以标注为6s-3c-3500。如果不看放电倍率(因为对车都够用),这个价格是航模电池价格的1/5。而且,18650电池十分耐造,基本不会死,就算死了,电池盒式的设计也可以快速更换电芯。

        这一系列的设计,使得我们的电池更换变的十分优雅:拔插头,按耳朵取电池,把新电池推进去,再插上接头。

3.底盘其他设计

        因为今年采用了ops9作为位置传感,但是模型中没有体现,只是针对其进行了打孔,这一点需要注意

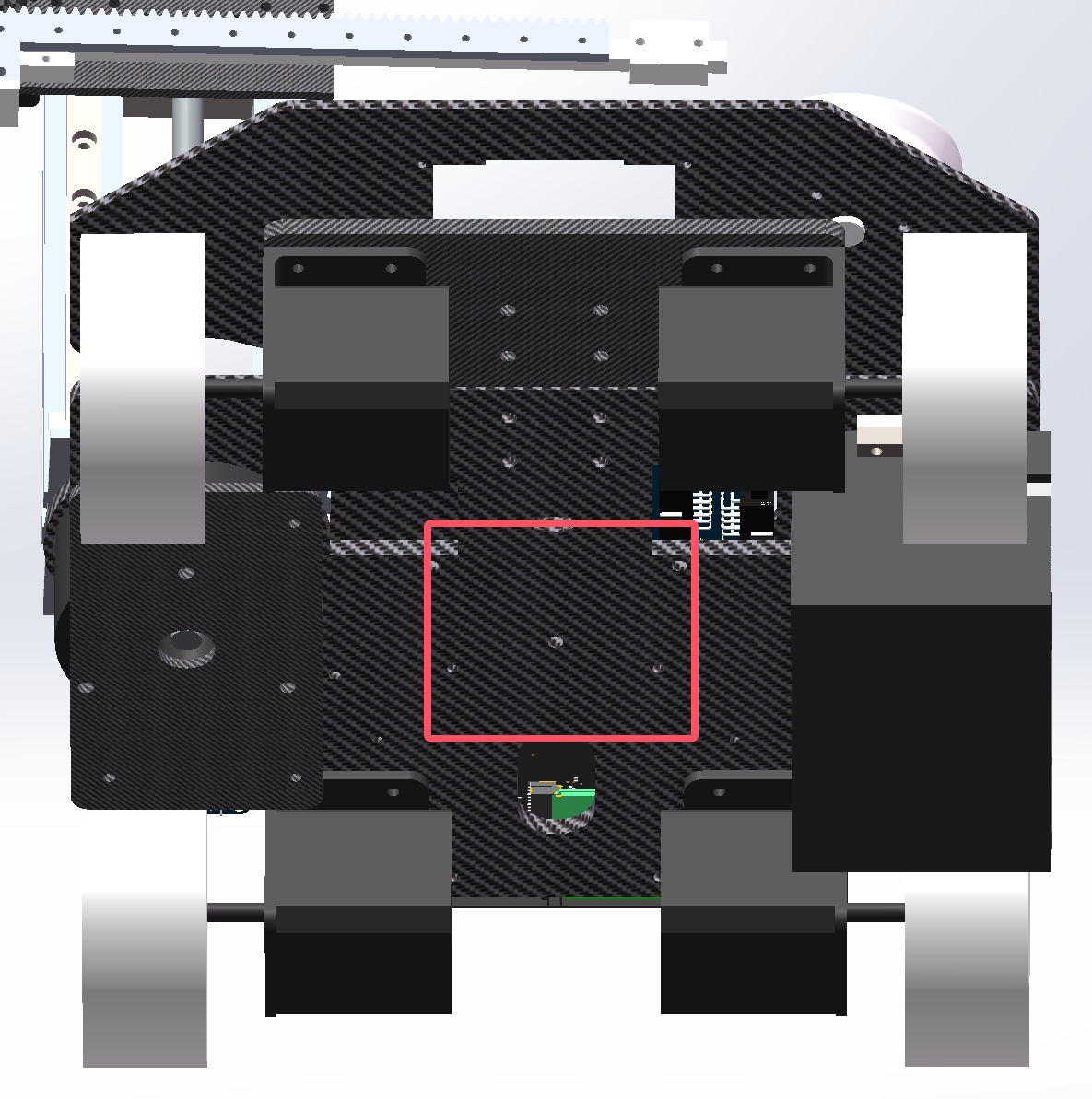

方框即为装配ops9定位系统的位置

五、其他

        由于本人购置了一台激光切割机,所以在打玻纤板之前,都会先切木板进行结构验证

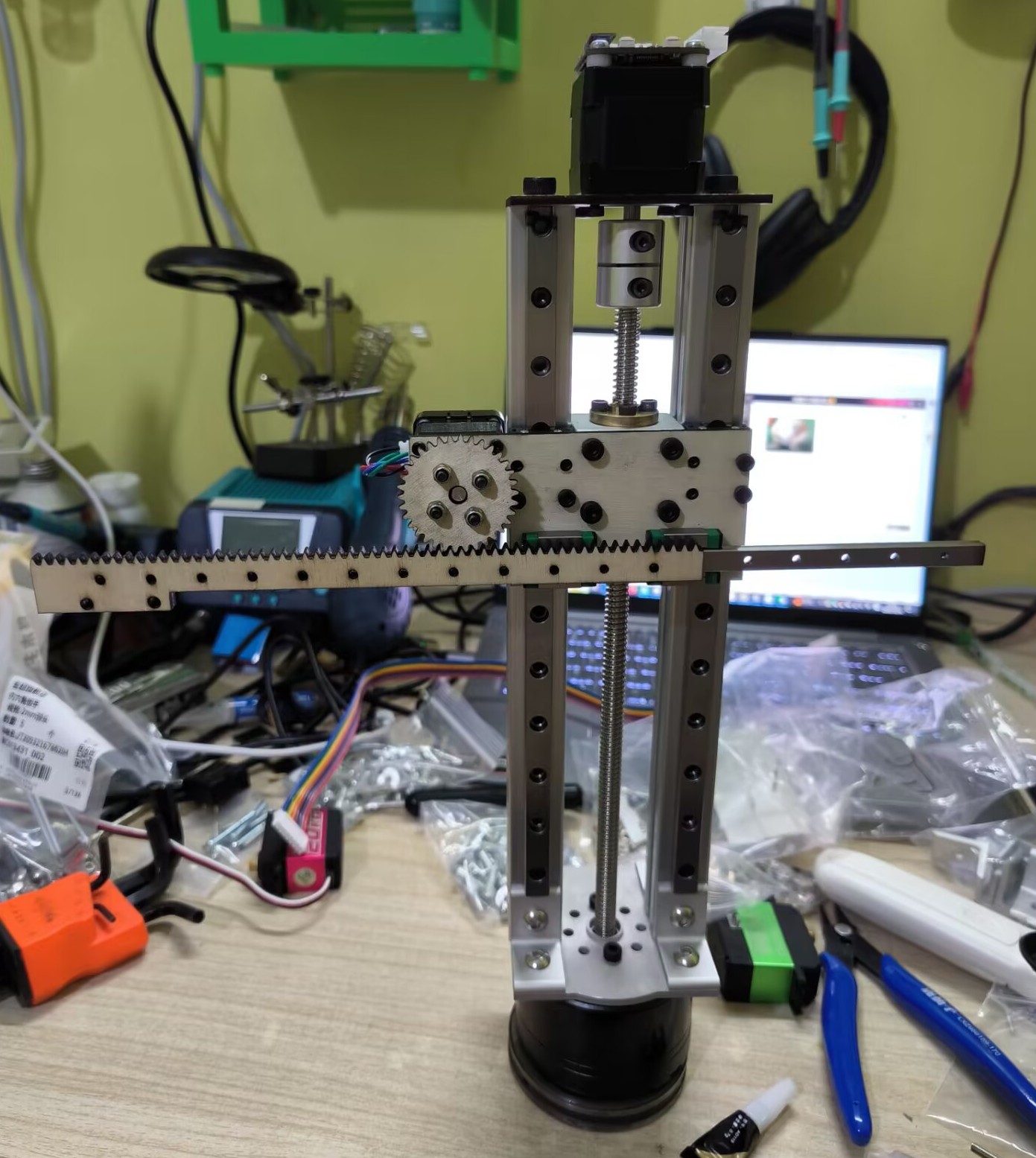

木制塔吊

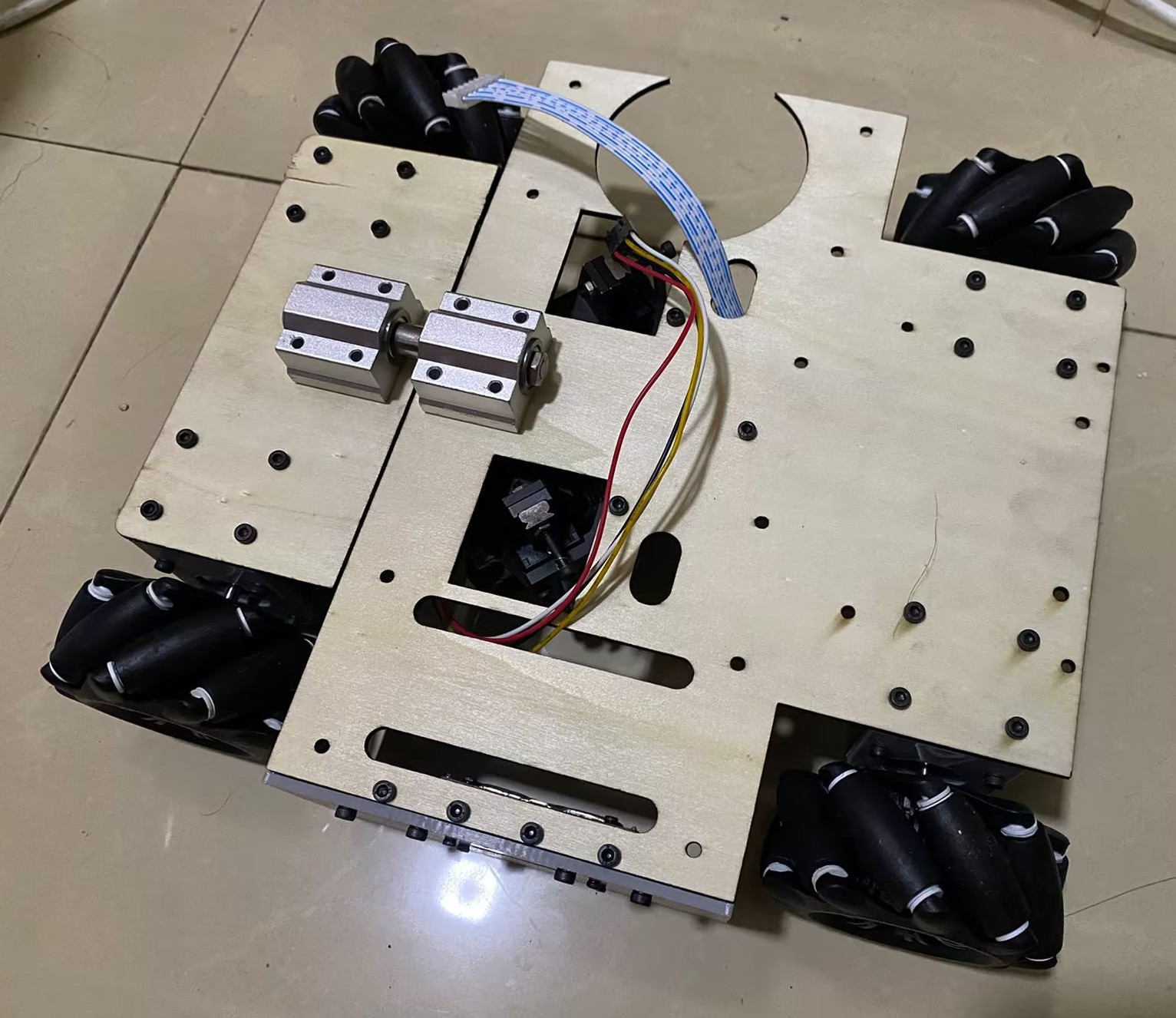

木制小车底盘

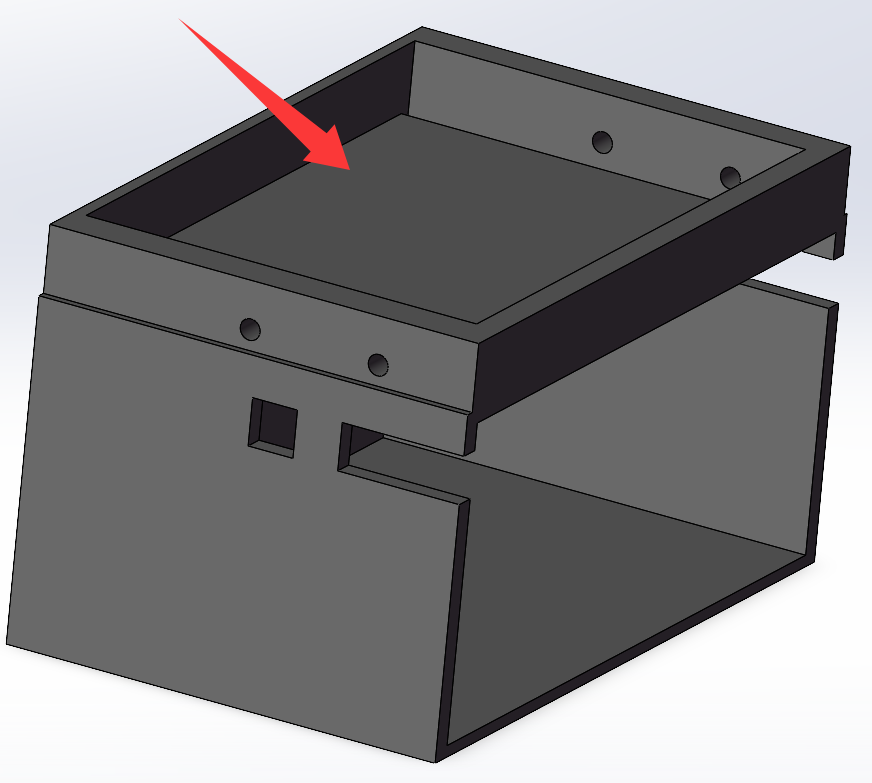

        细心的同学可能已经发现,我们的电池仓顶部并不是紧贴玻纤底板,而是留出了一个空间。这正是我们保证小车行驶稳定的秘籍:

        这里,我们购置了6块30mm*30mm*8mm的不锈钢配重块并放置进去,与对边的塔吊重量相均衡,最终使得小车在高加速度的情况下不会侧翻。

        整车设计全部为模块化设计,任何一个部件的拆除只需要拧下至多5颗螺丝。甚至在将6220更换为4310时,总共只需要拆卸加装配8颗螺丝。在设计过程中,我们也不断思考走线方向,走线空间,螺丝安装顺序等问题,最终保证没有一颗螺丝是阴间螺丝,全部都可以采用长柄螺丝刀进行拆装,极大的提升了用户体验。

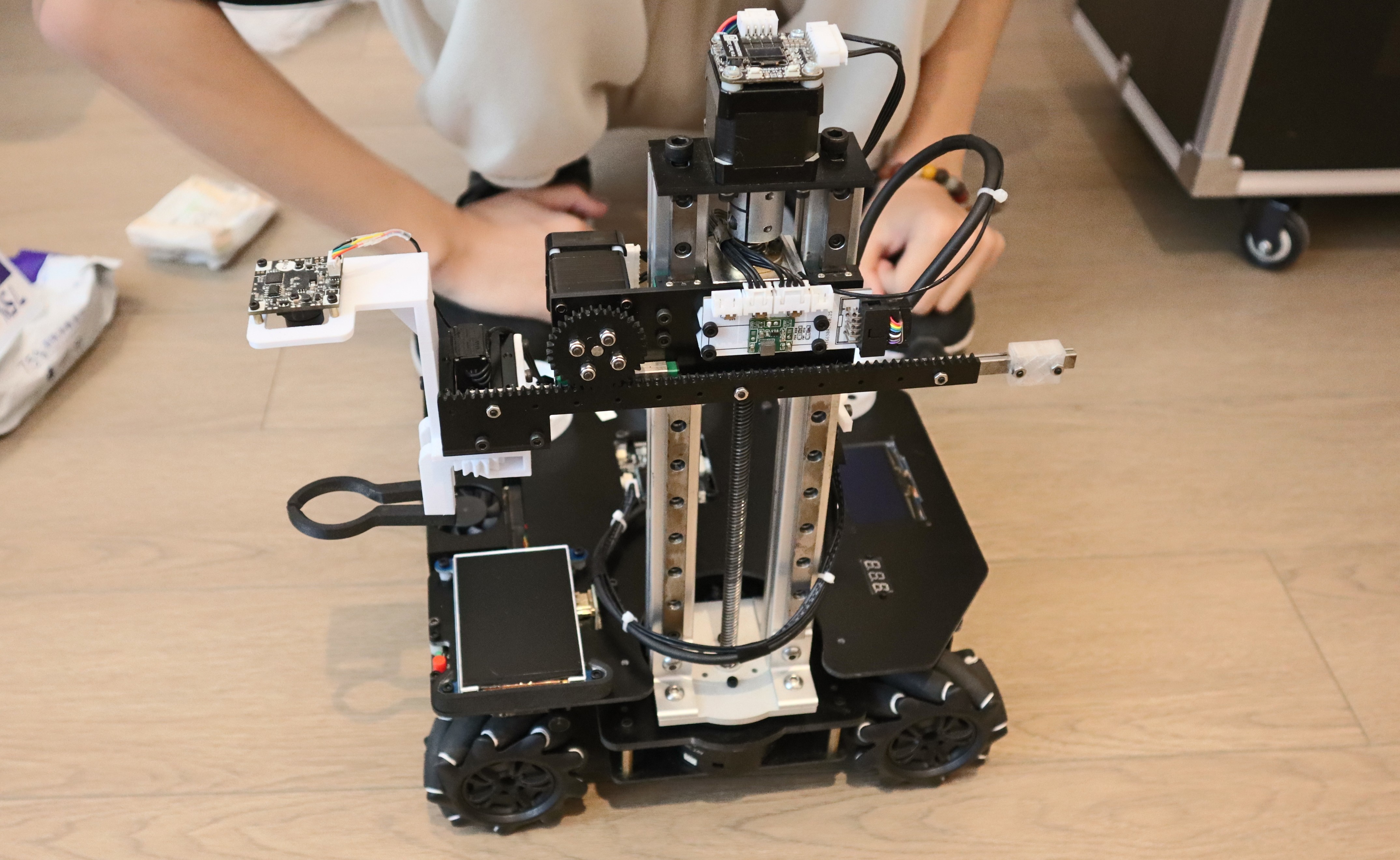

       最后来一张整车照片

六、开源链接

        本作品已在gitee、github双平台开源

        gitee链接:https://gitee.com/louisaerdsai/machine.git

        guthub链接:

七、更新日志

时间更新内容
2025年8月10日初稿发布
2025年8月11日重新排版
