Arduino BLDC之室内自主移动机器人，核心是构建一个以Arduino（或其增强版，如ESP32）为决策核心，以高性能无刷直流电机为驱动单元，并集成多种环境感知传感器的自主移动平台。其终极目标是实现在无人工干预的情况下，于复杂、动态的室内环境中完成定位、导航、避障与任务执行。

这代表了从简单的遥控车或循迹车，向真正智能的自主移动机器人的关键跃升。

一、 主要特点
该系统的特点可以从其三大核心子系统来剖析：动力、感知与决策。

1. 动力与运动控制系统

高性能驱动：BLDC电机提供了远超有刷电机和步进电机的功率密度和效率。这使得机器人可以承载更重的负载（如传感器套件、机械臂、更大容量的电池），并以更高的速度运行，同时具备更好的加速和过载能力。

精密里程计：通过安装在BLDC电机上的高精度编码器，系统可以实现精确的里程计计算。这是机器人进行航位推算法 的基础，它通过测量车轮转动的圈数来估算机器人的相对位移和转角。

平滑的运动控制：采用FOC算法的ESC可以实现对扭矩的精准、平滑控制，减少了启动和停止时的冲击，这有利于传感器数据的稳定性和整体的运动表现。

2. 环境感知与定位系统
   这是实现“自主”的关键，通常采用多传感器融合 的方案：

内部传感器：

编码器：提供相对位移信息（里程计）。

惯性测量单元：提供三轴加速度和角速度，用于估算机器人姿态，并辅助校正里程计在打滑、颠簸时产生的误差。

外部传感器：

激光雷达：是目前室内SLAM最核心的传感器。它通过扫描周围环境获取高精度的二维点云数据，用于构建地图、实现精确定位（匹配当前扫描与已有地图）和实时避障。

深度摄像头：可以提供丰富的RGB-D信息，用于物体识别、三维避障以及辅助SLAM。

超声波传感器/红外传感器：作为近距离避障的补充，成本低，但易受干扰，精度和视野有限。

3. 智能决策与导航系统

同步定位与地图构建：这是自主移动机器人的“大脑”。机器人通过在未知环境中移动，利用激光雷达等传感器数据，一边构建周围环境的地图，一边同时确定自己在地图中的位置。

路径规划：一旦有了地图和目标点，路径规划算法（如A、D算法）会计算出一条从起点到终点的最优（最短、最安全）路径。

运动规划与避障：路径规划生成的是全局路线，而运动规划则负责让机器人沿着这条路线安全移动。这需要结合实时传感器数据（如激光雷达）进行局部路径规划，动态地绕过路径上突然出现的障碍物（如行人、临时放置的椅子）。

二、 应用场景
该技术方案因其灵活性、强大的承载和运动能力，在室内场景中有广泛用途：

服务机器人：

室内配送/导引机器人：在办公楼、酒店、医院、餐厅中，完成快递、外卖、药品的自主配送或为客人提供导引服务。

巡检机器人：在数据中心、仓库、大型商场内进行安全巡检，监测环境参数（温度、湿度、烟雾）或设备状态。

学术与研究：

机器人算法验证平台：是研究SLAM、路径规划、多机器人协作、机器学习等前沿算法的理想实体平台。

教学示范：用于高校的机器人学、自动化、计算机视觉等课程的教学实验。

智能仓储与物流：

作为自主移动机器人（AMR），在仓库中与传统的AGV（自动导引车）相比，无需铺设磁条或二维码，灵活性极高，可实现“货到人”的智能拣选和物料搬运。

智能家居与安防：

作为具备移动能力的智能家居中枢，集成了环境监测、安防巡逻、远程遥控等功能。

三、 需要注意的事项（挑战与关键技术点）
构建一个稳定可靠的室内自主移动机器人，面临着从硬件到软件的多重严峻挑战：

1. 定位精度与SLAM可靠性

里程计累积误差：这是航位推算法的固有缺陷。车轮打滑、地面不平、轮胎压力变化都会导致误差随时间累积，最终使估计的位置完全偏离真实位置。

传感器融合的必要性：必须通过卡尔曼滤波 或扩展卡尔曼滤波 等算法，将激光雷达的绝对定位信息与IMU+编码器的相对位姿估计进行深度融合。激光雷达可以有效地“拉回”漂移的里程计，而里程计和IMU可以为激光雷达的匹配提供良好的运动先验。

环境特征影响SLAM：在长廊、对称或特征稀疏（大面白墙）的环境中，激光SLAM的定位效果会显著下降，甚至失败。需要考虑引入视觉SLAM作为辅助。

2. 计算能力与系统架构

Arduino的性能瓶颈：标准的8位Arduino根本无法胜任SLAM和路径规划等复杂算法。这些算法涉及大量的浮点矩阵运算和点云处理。

解决方案——分层架构：这是最实际和常见的方案。

下层：Arduino/STM32作为实时控制层，负责电机驱动、PID控制、编码器读数、底层传感器数据采集等实时性要求高的任务。

上层：使用单板计算机（如树莓派、Jetson Nano）作为决策规划层，运行Linux操作系统，负责运行ROS、处理SLAM、路径规划、图像识别等复杂算法。上下层之间通过串口或CAN总线进行通信。

3. 硬件集成与功耗管理

电源系统设计：BLDC电机、计算平台（如树莓派）、激光雷达都是耗电大户。需要精心设计电源管理电路，使用大容量、高放电倍率的锂电池，并确保在大电流工作时，电压不会骤降导致系统重启。

机械结构与校准：机器人的重心、车轮的抓地力、传感器（特别是激光雷达）的安装高度和水平度，都会直接影响运动性能和SLAM的精度。所有传感器都需要在机器人坐标系中进行精确的外参标定。

4. 实时性与安全性

避障的实时响应：避障逻辑必须拥有最高的优先级。一旦检测到近距离障碍物，应能立即中断当前的导航任务，触发紧急停止或绕行行为。这个循环必须在毫秒级内完成。

系统鲁棒性：代码必须具备完善的错误处理机制，应对传感器失效、通信中断、电机堵转等各种异常情况，确保机器人不会“失控”。

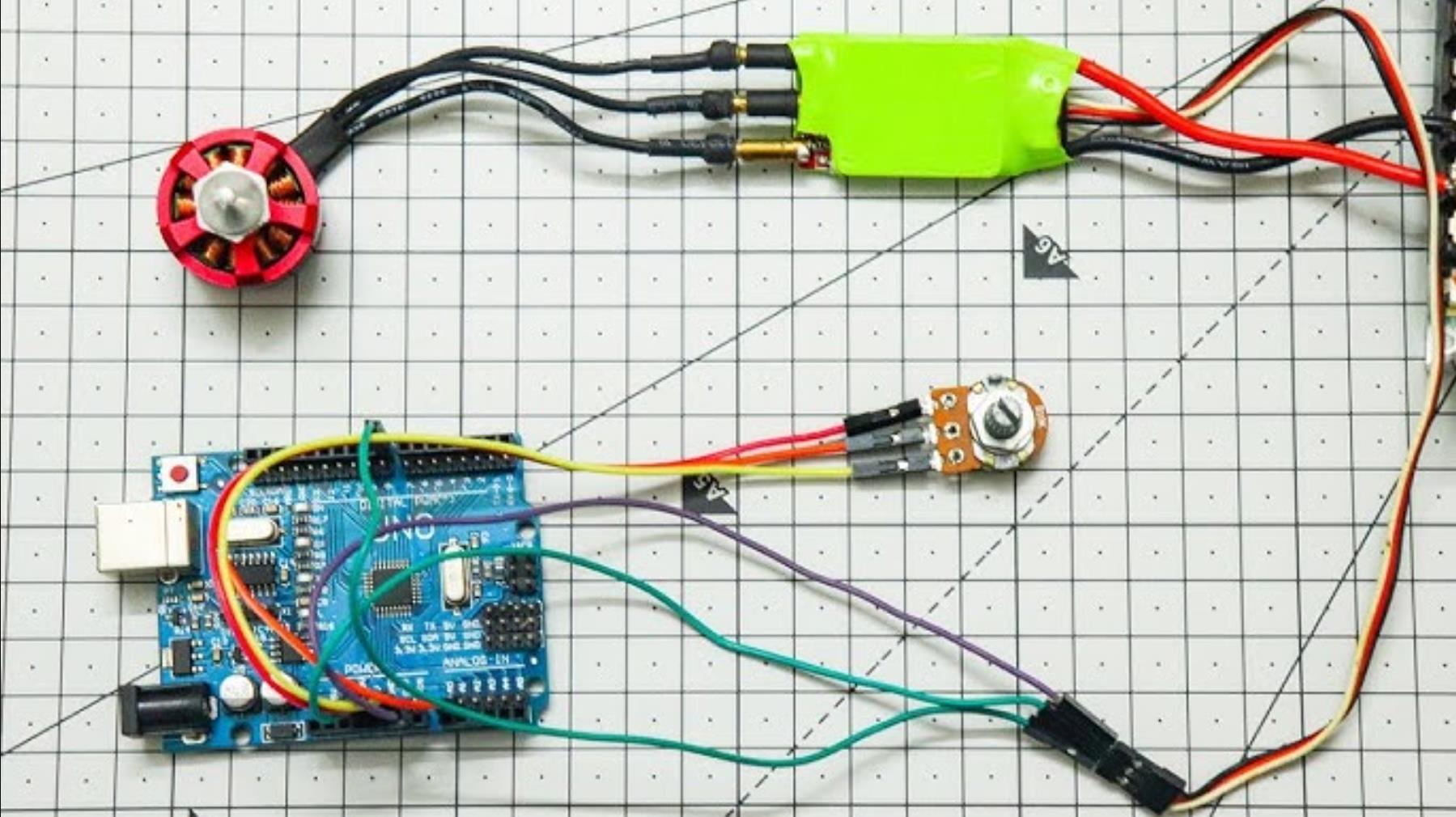

1、基础避障自主移动机器人（超声波 + 红外融合）

#include <Servo.h>
#include <NewPing.h>

// 硬件定义
Servo escLeft, escRight;  // 左/右轮电调
NewPing sonar(2, 3, 500);  // 超声波（Trig=2, Echo=3, 最大5米）
const int irLeft = A0, irRight = A1;  // 红外传感器引脚

// 运动参数
const int baseSpeed = 1400;  // 基础速度（1000=停，2000=最大）
const int turnSpeed = 1200;  // 转向时内侧轮速度

void setup() {
  Serial.begin(115200);
  escLeft.attach(9);
  escRight.attach(10);
  // 电调初始化（发送怠速信号）
  escLeft.writeMicroseconds(1000);
  escRight.writeMicroseconds(1000);
  delay(3000);  // 等待ESC启动
  Serial.println("避障机器人启动完成");
}

void loop() {
  // 1. 环境感知
  int distFront = sonar.ping_cm();  // 前方距离（厘米）
  int distLeft = analogRead(irLeft) * 0.123 - 0.49;  // 红外左距离（cm，需校准）
  int distRight = analogRead(irRight) * 0.123 - 0.49;  // 红外右距离

  // 2. 避障逻辑
  if (distFront > 0 && distFront < 30) {  // 前方30cm内有障碍
    Serial.println("前方遇障，准备转向");
    stopMove();
    delay(500);
    // 选择障碍较少的方向转向（优先右转，右侧有障则左转）
    if (distRight > distLeft && distRight > 20) {
      turnRight(90);  // 右转90度
    } else {
      turnLeft(90);   // 左转90度
    }
  } else if (distLeft < 15) {  // 左侧15cm内有障（贴边过近）
    Serial.println("左侧过近，右微调");
    moveRight(500);  // 小幅度右转
  } else if (distRight < 15) {  // 右侧过近
    Serial.println("右侧过近，左微调");
    moveLeft(500);   // 小幅度左转
  } else {
    // 无近障，直线前进
    moveForward();
  }
  delay(100);
}

// 基础运动函数
void moveForward() {
  escLeft.writeMicroseconds(baseSpeed);
  escRight.writeMicroseconds(baseSpeed);
}

void stopMove() {
  escLeft.writeMicroseconds(1000);
  escRight.writeMicroseconds(1000);
}

void turnRight(int angle) {  // 原地右转（角度近似控制）
  unsigned long turnTime = angle * 5;  // 每度约5ms（需校准）
  escLeft.writeMicroseconds(baseSpeed);
  escRight.writeMicroseconds(turnSpeed);
  delay(turnTime);
  stopMove();
}

void turnLeft(int angle) {  // 原地左转
  unsigned long turnTime = angle * 5;
  escLeft.writeMicroseconds(turnSpeed);
  escRight.writeMicroseconds(baseSpeed);
  delay(turnTime);
  stopMove();
}

void moveRight(int duration) {  // 小幅度右转（边移边转）
  escLeft.writeMicroseconds(baseSpeed);
  escRight.writeMicroseconds(baseSpeed - 100);
  delay(duration);
}

void moveLeft(int duration) {  // 小幅度左转
  escLeft.writeMicroseconds(baseSpeed - 100);
  escRight.writeMicroseconds(baseSpeed);
  delay(duration);
}

要点解读
多传感器融合：超声波负责远距离预警（30-500cm），红外传感器负责近距离防碰撞（<30cm），解决单一传感器盲区问题。
分层避障逻辑：
紧急避障：前方近距离障碍时，立即停止并转向；
微调避障：侧方过近时，小幅度调整方向避免贴边；
无障时：保持直线巡航，降低能耗。
BLDC 速度控制：通过电调 PWM 信号差值实现转向（如右转时左轮快、右轮慢），baseSpeed和turnSpeed需根据电机功率和车身重量校准。

2、基于 SLAM 的定点巡航机器人（带坐标导航）

#include <Servo.h>
#include <Wire.h>
#include <MPU6050.h>

// 硬件定义
Servo escLeft, escRight;
MPU6050 mpu;
float currentX = 0, currentY = 0;  // 当前坐标（SLAM模块提供）
float targetX = 5.0, targetY = 3.0;  // 目标点坐标（米）
float heading = 0;  // 当前航向角（度，MPU6050获取）

// PID参数（位置环+角度环）
float kp_pos = 1.2, ki_pos = 0.1;  // 位置控制PID
float kp_angle = 0.8, kd_angle = 0.2;  // 角度控制PID

void setup() {
  Serial.begin(115200);
  Wire.begin();
  mpu.initialize();
  escLeft.attach(9);
  escRight.attach(10);
  escLeft.writeMicroseconds(1000);
  escRight.writeMicroseconds(1000);
  delay(3000);
  Serial.println("定点巡航机器人启动");
}

void loop() {
  // 1. 获取实时位置与航向（模拟SLAM数据，实际需串口接收）
  updatePose();  // 从SLAM模块更新currentX、currentY、heading

  // 2. 计算到目标点的距离与角度
  float distance = sqrt(pow(targetX - currentX, 2) + pow(targetY - currentY, 2));
  float targetAngle = atan2(targetY - currentY, targetX - currentX) * 180 / PI;
  float angleError = normalizeAngle(targetAngle - heading);  // 角度归一化（-180~180）

  // 3. 到达目标点（误差<0.2米）则停止
  if (distance < 0.2) {
    stopMove();
    Serial.println("到达目标点！");
    delay(2000);
    return;
  }

  // 4. 双环PID控制（先调角度，再控距离）
  float angleOutput = kp_angle * angleError + kd_angle * (angleError - lastAngleError);
  float speedOutput = kp_pos * distance + ki_pos * integralDistance;

  // 5. 分配左右轮速度（角度误差修正速度差）
  int leftSpeed = baseSpeed + speedOutput - angleOutput;
  int rightSpeed = baseSpeed + speedOutput + angleOutput;
  leftSpeed = constrain(leftSpeed, 1000, 1800);  // 限制最大速度防打滑
  rightSpeed = constrain(rightSpeed, 1000, 1800);

  escLeft.writeMicroseconds(leftSpeed);
  escRight.writeMicroseconds(rightSpeed);
  delay(50);
}

// 角度归一化（转换为-180~180度）
float normalizeAngle(float angle) {
  while (angle > 180) angle -= 360;
  while (angle < -180) angle += 360;
  return angle;
}

// 更新位置与航向（模拟函数，实际需通过串口接收SLAM数据）
void updatePose() {
  // 示例：从串口读取SLAM输出的X、Y、heading
  if (Serial.available() > 0) {
    String data = Serial.readStringUntil('\n');
    sscanf(data.c_str(), "X:%f,Y:%f,H:%f", &currentX, &currentY, &heading);
  }
  // 陀螺仪辅助修正航向（略）
}

要点解读
SLAM 集成：通过 SLAM 模块实时获取机器人在室内坐标系中的位置（currentX/currentY）和航向角，解决纯航位推算的累积误差问题。
双环 PID 控制：
角度环：通过angleError修正航向，确保机器人正对目标点；
位置环：根据距离目标点的距离调整前进速度，避免过冲。
坐标导航逻辑：用atan2计算目标点相对当前位置的方位角，通过左右轮速差实现转向，适合结构化室内环境（如办公室、仓库）的定点移动。

3、多模式自主移动机器人（避障 + 巡航 + 遥控切换）

#include <Servo.h>
#include <SoftwareSerial.h>

// 硬件定义
Servo escLeft, escRight;
SoftwareSerial bt(11, 12);  // 蓝牙模块（RX=11, TX=12）
const int modeBtn = 2;      // 模式切换按键
enum Mode { OBSTACLE, CRUISE, REMOTE };  // 模式枚举
Mode currentMode = OBSTACLE;  // 默认避障模式

// 其他变量（同案例1、2）
...

void setup() {
  Serial.begin(115200);
  bt.begin(9600);  // 蓝牙波特率
  pinMode(modeBtn, INPUT_PULLUP);
  // 电调、传感器初始化（同前）
  ...
}

void loop() {
  // 检测模式切换（按键或蓝牙指令）
  checkModeSwitch();

  // 执行当前模式逻辑
  switch (currentMode) {
    case OBSTACLE:
      obstacleAvoidance();  // 自动避障（案例1函数）
      break;
    case CRUISE:
      cruiseToTarget();     // 定点巡航（案例2函数）
      break;
    case REMOTE:
      remoteControl();      // 蓝牙遥控
      break;
  }
}

// 检测模式切换
void checkModeSwitch() {
  // 1. 按键切换（短按循环切换）
  if (digitalRead(modeBtn) == LOW) {
    delay(50);  // 消抖
    if (digitalRead(modeBtn) == LOW) {
      currentMode = (Mode)((currentMode + 1) % 3);
      Serial.print("切换至模式：");
      printMode(currentMode);
      delay(300);  // 防误触
    }
  }

  // 2. 蓝牙指令切换（接收"O"=避障, "C"=巡航, "R"=遥控）
  if (bt.available() > 0) {
    char cmd = bt.read();
    if (cmd == 'O') currentMode = OBSTACLE;
    else if (cmd == 'C') currentMode = CRUISE;
    else if (cmd == 'R') currentMode = REMOTE;
    Serial.print("蓝牙切换至模式：");
    printMode(currentMode);
  }
}

// 蓝牙遥控函数
void remoteControl() {
  if (bt.available() > 0) {
    char cmd = bt.read();
    switch (cmd) {
      case 'F': moveForward(); break;    // 前进
      case 'B': moveBackward(); break;   // 后退
      case 'L': turnLeft(30); break;     // 左转
      case 'R': turnRight(30); break;    // 右转
      case 'S': stopMove(); break;       // 停止
    }
  }
}

// 打印当前模式
void printMode(Mode m) {
  if (m == OBSTACLE) Serial.println("自动避障");
  else if (m == CRUISE) Serial.println("定点巡航");
  else if (m == REMOTE) Serial.println("蓝牙遥控");
}

要点解读
模式切换机制：通过物理按键（本地操作）和蓝牙指令（远程操作）双重方式切换模式，提高使用灵活性。
功能模块化：将避障、巡航、遥控逻辑封装为独立函数，通过switch-case调用，便于代码维护和功能扩展（如新增 “沿墙走” 模式）。
人机交互优化：实时通过串口 / 蓝牙反馈当前模式和状态（如 “到达目标点”“前方遇障”），方便用户监控机器人运行。

4、基础差速驱动控制

#include <SimpleFOC.h>

// 定义电机和驱动器
BLDCMotor motorL(1), motorR(2); // 左右电机ID
BLDCDriver3PWM driverL(3, 5, 6, 7); // IN1, IN2, IN3, EN
BLDCDriver3PWM driverR(8, 9, 10, 11);

// 编码器接口（如AS5600）
MagneticSensorI2C sensorL(0x36), sensorR(0x37);

void setup() {
  Serial.begin(115200);

  // 初始化左电机
  sensorL.init();
  motorL.linkSensor(&sensorL);
  driverL.init();
  motorL.linkDriver(&driverL);
  motorL.controller = MotionControlType::velocity;
  motorL.init();
  motorL.initFOC();

  // 初始化右电机（参数需与左电机对称）
  sensorR.init();
  motorR.linkSensor(&sensorR);
  driverR.init();
  motorR.linkDriver(&driverR);
  motorR.controller = MotionControlType::velocity;
  motorR.init();
  motorR.initFOC();
}

void moveRobot(float linearVel, float angularVel) {
  // 差速模型：V_left = linear - angular*wheelbase/2
  //          V_right = linear + angular*wheelbase/2
  float wheelbase = 0.3; // 轮距[m]
  float radius = 0.05;   // 轮半径[m]

  float targetVelL = (linearVel - angularVel * wheelbase / 2) / radius;
  float targetVelR = (linearVel + angularVel * wheelbase / 2) / radius;

  motorL.move(targetVelL);
  motorR.move(targetVelR);
}

void loop() {
  // 示例：通过串口接收控制指令
  if (Serial.available()) {
    String cmd = Serial.readStringUntil('\n');
    if (cmd.startsWith("F")) moveRobot(0.2, 0);   // 前进
    else if (cmd.startsWith("B")) moveRobot(-0.2, 0); // 后退
    else if (cmd.startsWith("L")) moveRobot(0, 0.5);  // 左转
    else if (cmd.startsWith("R")) moveRobot(0, -0.5); // 右转
    else if (cmd.startsWith("S")) moveRobot(0, 0);    // 停止
  }

  // 监控电机状态
  Serial.print("左轮速度:"); Serial.print(sensorL.getVelocity());
  Serial.print(" 右轮速度:"); Serial.println(sensorR.getVelocity());
}

要点解读：

差速模型：通过调整左右轮速度差实现转向，wheelbase和轮半径需根据实际机械结构调整。
速度单位：编码器反馈为角速度（rad/s），需转换为线速度（m/s）进行控制。
安全机制：实际应用需添加速度限幅和急停功能。

5、超声波避障导航

#include <SimpleFOC.h>
#include <NewPing.h>

// 电机配置（同案例4）...

// 超声波传感器（前/左/右三向）
#define TRIG_PIN 12
#define ECHO_PIN 13
NewPing sonar(TRIG_PIN, ECHO_PIN, 200); // 最大距离200cm

// PID控制器
float targetDistance = 30.0; // 目标保持距离[cm]
float lastError = 0;
unsigned long lastPIDTime = 0;

void setup() {
  Serial.begin(115200);
  // 电机初始化（同案例4）...
}

void avoidObstacle() {
  int distance = sonar.ping_cm();
  if (distance == 0) distance = 200; // 无效值处理

  // 简易避障逻辑
  if (distance < 20) {
    // 检测到近距离障碍物，优先后退
    moveRobot(-0.1, 0);
    delay(500);
    // 随机选择方向转向
    if (random(2) == 0) moveRobot(0, 0.8);
    else moveRobot(0, -0.8);
    delay(300);
  }
  else if (distance < targetDistance) {
    // PID控制保持距离
    float kp = 0.5, ki = 0.01, kd = 0.1;
    float error = distance - targetDistance;

    unsigned long now = millis();
    float dt = (now - lastPIDTime) / 1000.0;
    lastPIDTime = now;

    static float integral = 0;
    integral += error * dt;
    float derivative = (error - lastError) / dt;
    lastError = error;

    float correction = kp * error + ki * integral + kd * derivative;
    moveRobot(0.1, correction * 0.5); // 限制最大转向速度
  }
  else {
    // 无障碍物，直线前进
    moveRobot(0.2, 0);
  }
}

void loop() {
  avoidObstacle();
  delay(100); // 控制循环频率
}

要点解读：

传感器布局：建议增加多个超声波传感器（如前/左/右三向）实现全方位避障。
PID参数：需根据机器人惯性调整kp/ki/kd，避免振荡。
随机转向：解决局部最小值问题，但实际应用建议改用更智能的算法（如VFH+）。

6、简易SLAM建图与导航

#include <SimpleFOC.h>
#include <RPLidar.h>

// 电机配置（同案例4）...

// 激光雷达接口
RPLidar lidar;
#define RPLIDAR_MOTOR 4 // 雷达控制引脚

// 里程计变量
float lastPosL = 0, lastPosR = 0;
float x = 0, y = 0, theta = 0; // 机器人位姿

void setup() {
  Serial.begin(115200);

  // 初始化雷达
  lidar.begin(Serial1); // 使用硬件串口1
  pinMode(RPLIDAR_MOTOR, OUTPUT);
  analogWrite(RPLIDAR_MOTOR, 255); // 全速运行

  // 电机初始化（同案例4）...
}

void updateOdometry() {
  float posL = sensorL.getAngle();
  float posR = sensorR.getAngle();

  float deltaL = posL - lastPosL;
  float deltaR = posR - lastPosR;
  lastPosL = posL;
  lastPosR = posR;

  // 差速模型计算位移
  float wheelbase = 0.3;
  float radius = 0.05;
  float deltaS = (deltaL + deltaR) * radius / 2;
  float deltaTheta = (deltaR - deltaL) * radius / wheelbase;

  theta += deltaTheta;
  x += deltaS * cos(theta);
  y += deltaS * sin(theta);
}

void runSLAM() {
  if (IS_OK(lidar.waitPoint())) {
    float distance = lidar.getCurrentPoint().distance;
    float angle = lidar.getCurrentPoint().angle;

    // 转换到世界坐标系
    float wx = x + distance * cos(theta + angle);
    float wy = y + distance * sin(theta + angle);

    // 输出地图点（实际应存储到数组或发送到PC处理）
    Serial.print("点:"); Serial.print(wx);
    Serial.print(","); Serial.println(wy);
  }
}

void loop() {
  static unsigned long lastOdometryUpdate = 0;

  // 更新里程计（100Hz）
  if (millis() - lastOdometryUpdate > 10) {
    updateOdometry();
    lastOdometryUpdate = millis();
  }

  // 执行SLAM（雷达数据频率约5Hz）
  runSLAM();

  // 简单控制：遇到障碍物停止（实际应结合导航算法）
  if (lidar.getCurrentPoint().distance < 0.5 && lidar.getCurrentPoint().distance > 0) {
    moveRobot(0, 0);
  } else {
    moveRobot(0.1, 0);
  }
}

要点解读：

里程计计算：基于编码器数据的差速模型存在累积误差，实际应用需结合IMU或雷达扫描匹配校正。
雷达数据处理：示例仅输出原始点云，实际SLAM需使用gmapping或Cartographer等算法。
性能优化：Arduino Uno算力有限，建议使用Teensy 4.0或树莓派处理SLAM。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
