计算机网络自顶向下方法49——链路层链路层交换机（转发和过滤、自学习、链路层交换机的性质、交换机和路由器比较）

报错小能手 · 2025-11-24 22:17:32 发布

我们深入探讨现代局域网的核心——链路层交换机。正是它，使得我们的网络从混乱的“共享车道”变成了高效有序的“立交桥”。

交换机是一个智能的、多端口的链路层设备，它彻底改变了局域网的性能和管理方式。

过滤是决定一个帧应该被转发到某个接口还是应该被丢弃的能力。
转发是决定一个帧应该被导向哪个接口，并把该帧移动到那个接口的操作。

这两个功能是交换机最基础、最核心的工作，其决策依据是交换机内部维护的 “交换表”。

1. 交换表
交换表本质上是一个 MAC地址 -> 端口 的映射表。它的一个简化示例如下：

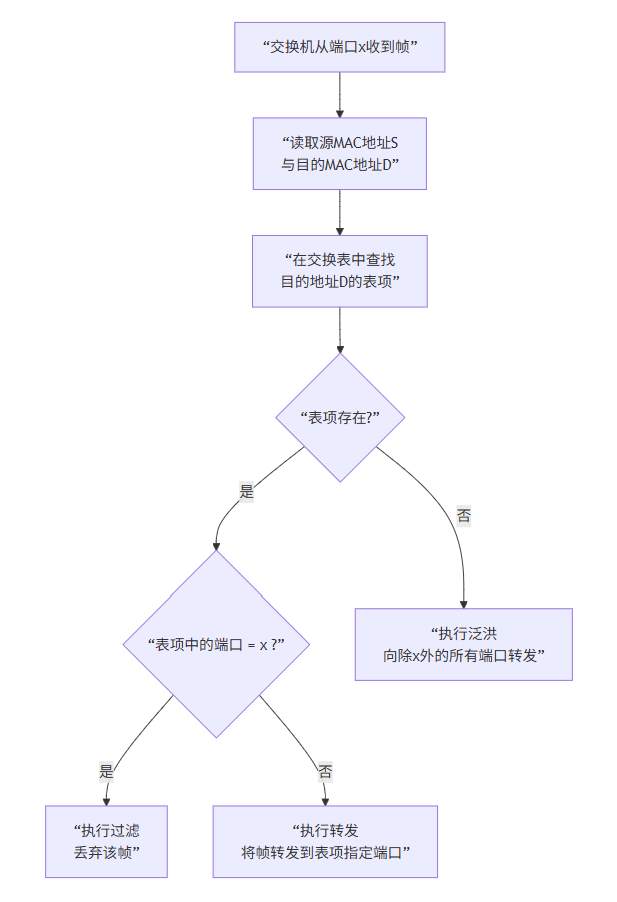

2. 转发与过滤决策逻辑

当交换机从端口 x 收到一个帧时，会执行以下精确的逻辑流程：

3. 场景示例

场景1：已知单播（转发）
- 帧目的MAC (D) 在表中，且对应端口为 y (y ≠ x)。
- 动作：交换机仅将帧从端口 y 转发出去。
场景2：帧环路避免（过滤）
- 帧目的MAC (D) 在表中，但对应端口就是 x（帧就是从该端口收到的）。
- 这意味着目的地与源在同一网段，无需经过交换机转发。
- 动作：交换机过滤（丢弃）该帧。这至关重要，它防止了不必要的流量。
场景3：未知单播或广播（泛洪）
- 帧目的MAC (D) 不在表中，或者 D 是广播地址 FF:FF:FF:FF:FF:FF。
- 动作：交换机执行泛洪——将帧从除接收端口 x 外的所有其他端口转发出去。

交换机最巧妙的地方在于，它的交换表不需要网络管理员手动配置。它是 “即插即用” 的，通过自学习算法自动构建。

1. 自学习算法流程
交换表是动态建立的，遵循一个简单的原则：如果一个帧从端口 x 进入，那么发送这个帧的设备就一定连接在端口 x 后面的链路上。

算法如下：

交换机表初始为空。
对于从每个端口收到的每个入帧，交换机：
a. 记录该帧的源MAC地址 (S)、进入的端口 (x) 以及当前时间。
b. 在交换表中创建或更新一条表项：(S, x, 当前时间)。
如果在一段时间（老化时间，通常为5分钟）后，没有再次收到以 S 为源地址的帧，则删除该表项。

2. 自学习示例

交换机的引入，带来了革命性的优势：

消除碰撞：由于交换机为每个端口提供了独立的带宽和缓存，并且运行在全双工模式下，CSMA/CD机制变得不再必要。每个连接都是一个独立的冲突域。
异质链路：不同的端口可以运行在不同的速率（如1 Gbps和10 Gbps）和不同的双工模式上，交换机能在它们之间无缝地缓存和转发帧。
增强管理：
- 易于网络诊断：管理员可以轻松地将探针连接到交换机的一个端口，监控整个网络的流量。
- 流量控制：高级交换机支持虚拟局域网，可以在单个物理交换机上创建逻辑上独立的多个局域网。

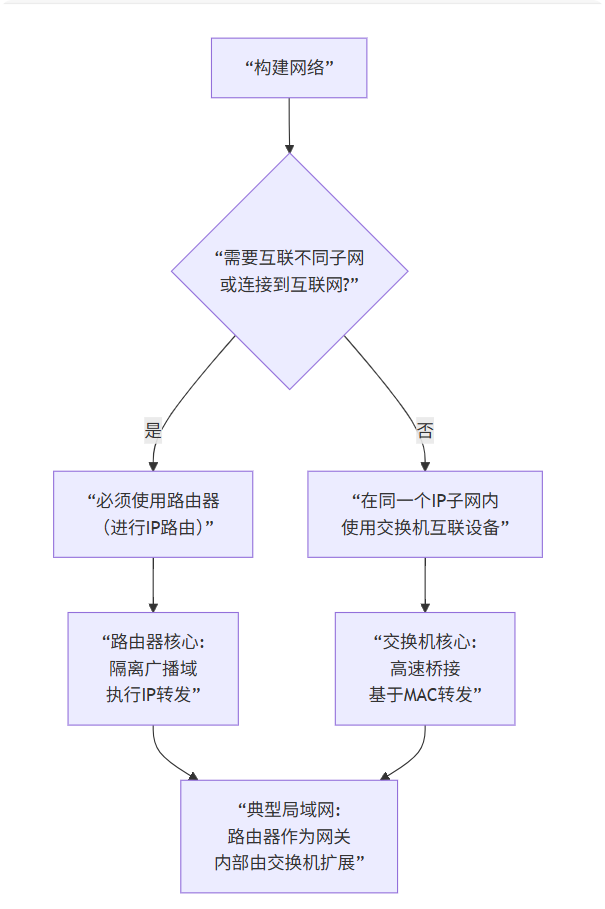

这是一个经典问题。交换机和路由器是构建网络的不同层次的设备，它们各有优劣。
