技术与数学详解

---

1. 引言

SP3杂化轨道是化学中描述碳原子成键的重要概念。碳原子的sp³杂化形成四个等价的杂化轨道，空间呈四面体对称分布，轨道夹角为109.5°。每个sp³轨道呈哑铃形，一端较大（指向成键方向），另一端较小（与原子核相连）。

本文详细介绍如何使用Python生成sp³杂化轨道的三维几何模型，包括数学公式、代码实现和模型导出。

---

2. 数学原理

2.1 四面体几何

sp³杂化轨道的核心是四面体对称性。四个轨道指向四面体的四个顶点：

$$方向向量=\frac{1}{\sqrt{3}}(1,1,1),\frac{1}{\sqrt{3}}(1,-1,-1),\frac{1}{\sqrt{3}}(-1,1,-1),\frac{1}{\sqrt{3}}(-1,-1,1)$$

这四个方向两两之间的夹角为109.5°，完美符合sp³杂化轨道的空间分布。

2.2 轨道形状建模

sp³轨道形状可以分解为两部分：

1. 主体部分：从原子核出发，半径逐渐增大
2. 末端封口：半球形封盖

2.2.1 主体半径曲线

使用正弦曲线实现平滑的半径增长：

$$r(t)=r_{max}\cdot \sin \left(\frac{t}{t_{end}}\cdot \frac{\pi }{2}\right)$$

其中：

• $t\in [0,1]$ 为归一化位置参数
• $r_{max}$ 为最大半径
• $t_{end}=0.85$ 为主体结束位置

2.2.2 半球封口

主体末端使用完整的半球面封口，球心位于主体末端：

$$P_{sphere}(\theta ,\varphi )=C+r_{max}\cdot (\sin \varphi \cdot \cos \theta \cdot {\vec{u}}_1+\sin \varphi \cdot \sin \theta \cdot {\vec{u}}_2+\cos \varphi \cdot \vec{d})$$

其中 $\vec{d}$ 为轨道方向向量，${\vec{u}}_1,{\vec{u}}_2$ 为与 $\vec{d}$ 垂直的正交基向量。

---

3. 代码实现

3.1 基础网格生成

import numpy as np
from stl import mesh
import math

def create_orbital_mesh(start_point, direction, length=2.2, max_radius=0.55, n_lat=20, n_lon=32):
    """生成单个轨道网格"""
    vertices = []
    faces = []
    direction = np.array(direction) / np.linalg.norm(direction)

    # 构建正交基
    if abs(direction[2]) < 0.9:
        v1 = np.cross(direction, (0, 0, 1))
    else:
        v1 = np.cross(direction, (1, 0, 0))
    v1 = v1 / np.linalg.norm(v1)
    v2 = np.cross(direction, v1)
    v2 = v2 / np.linalg.norm(v2)

3.2 顶点计算

    body_end_t = 0.85

    # 主体部分
    for i in range(int(n_lat * body_end_t) + 1):
        t = i / n_lat
        radius = max_radius * math.sin(t / body_end_t * math.pi / 2)
        pos = start_point + direction * (t * length)

        for j in range(n_lon):
            theta = 2 * math.pi * j / n_lon
            offset = v1 * (radius * math.cos(theta)) + v2 * (radius * math.sin(theta))
            vertex = pos + offset
            vertices.append(vertex.tolist())

3.3 半球封口

    # 半球封口
    sphere_center = start_point + direction * (body_end_t * length)
    n_hemi = 12

    for i in range(n_hemi + 1):
        phi = math.pi * i / (2 * n_hemi)
        sphere_r = max_radius * math.sin(phi)
        z_offset = max_radius * math.cos(phi)
        pos = sphere_center + direction * z_offset

        for j in range(n_lon):
            theta = 2 * math.pi * j / n_lon
            offset = v1 * (sphere_r * math.cos(theta)) + v2 * (sphere_r * math.sin(theta))
            vertices.append((pos + offset).tolist())

3.4 面索引生成

    # 主体侧面
    for i in range(int(n_lat * body_end_t)):
        for j in range(n_lon):
            next_j = (j + 1) % n_lon
            v0 = i * n_lon + j
            v1 = i * n_lon + next_j
            v2 = (i + 1) * n_lon + next_j
            v3 = (i + 1) * n_lon + j
            faces.append([v0, v1, v2])
            faces.append([v0, v2, v3])

    # 半球封口连接到主体
    # ... 类似的三角面生成逻辑 ...

    return np.array(vertices), np.array(faces)

3.5 四面体构建

# 四个方向向量（四面体）
directions = [(1, 1, 1), (1, -1, -1), (-1, 1, -1), (-1, -1, 1)]
directions = [np.array(d) / np.linalg.norm(d) for d in directions]

all_vertices, all_faces = [], []
vertex_offset = 0

# 生成四个sp³轨道
for direction in directions:
    v, f = create_orbital_mesh((0, 0, 0), direction, length=2.2, max_radius=0.55)
    all_vertices.extend(v)
    all_faces.extend(f + vertex_offset)
    vertex_offset += len(v)

# 添加中心原子（碳原子）
v, f = create_sphere((0, 0, 0), 0.35)
all_vertices.extend(v)
all_faces.extend(f + vertex_offset)

3.6 STL导出

# 合并所有顶点
vertices = np.array(all_vertices)
faces = np.array(all_faces)

# 创建STL网格
stl_mesh = mesh.Mesh(np.zeros(faces.shape[0], dtype=mesh.Mesh.dtype))
for i, f in enumerate(faces):
    for j in range(3):
        stl_mesh.vectors[i][j] = vertices[f[j]]

stl_mesh.normals
stl_mesh.save('sp3_orbital.stl')

---

4. 进阶：镜像小轨道

如果要生成对称的小轨道（反方向，大小30%）：

small_scale = 0.3
for direction in directions:
    # 反方向
    opposite_dir = -np.array(direction)
    v, f = create_orbital_mesh(
        (0, 0, 0),
        opposite_dir,
        length=2.2*small_scale,
        max_radius=0.55*small_scale
    )
    all_vertices.extend(v)
    all_faces.extend(f + vertex_offset)
    vertex_offset += len(v)

---

5. 模型参数

参数	值	说明
大轨道长度	2.2	主轨道总长度
大轨道最大半径	0.55	轨道最粗处半径
小轨道比例	30%	镜像轨道相对于大轨道的尺寸
中心原子半径	0.35	碳原子球体半径
主体结束位置	85%	主体占总长度的比例
纬线数量	20	主体网格密度
经线数量	32	环向网格密度

---

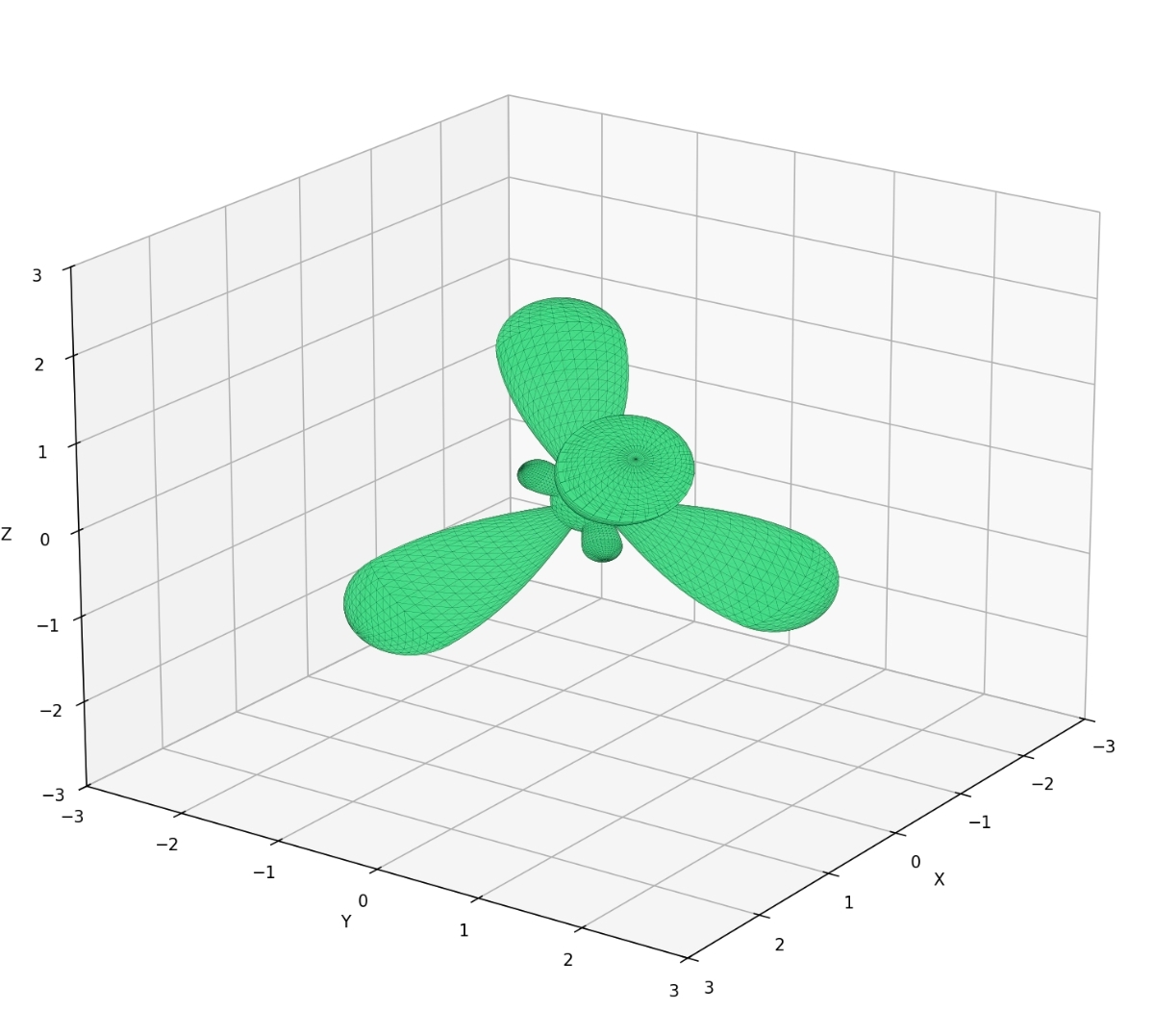

6. 可视化

使用matplotlib生成预览图：

import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d.art3d import Poly3DCollection

fig = plt.figure(figsize=(10, 10))
ax = fig.add_subplot(111, projection='3d')

triangles = [vector for vector in stl_mesh.vectors]
poly3d = Poly3DCollection(triangles, alpha=0.85, edgecolor='k', linewidth=0.05)
poly3d.set_facecolor('#44dd88')
ax.add_collection3d(poly3d)

ax.set_xlim([-3, 3])
ax.set_ylim([-3, 3])
ax.set_zlim([-3, 3])
ax.view_init(elev=20, azim=35)

plt.savefig('preview.png', dpi=150)

---

7. 总结

本文详细介绍了sp³杂化轨道三维模型的生成方法，涵盖：

1. 四面体几何：四个方向向量的构建
2. 水滴形主体：使用正弦曲线实现平滑半径增长
3. 半球封口：使用球面公式实现圆润的末端封盖
4. 镜像对称：可扩展生成反向的小轨道

该方法生成的模型可直接用于3D打印、科学可视化或分子模拟展示。

---

由Zengtudor的助手rxr与zengtudor一同完成 时间：2026-03-02
